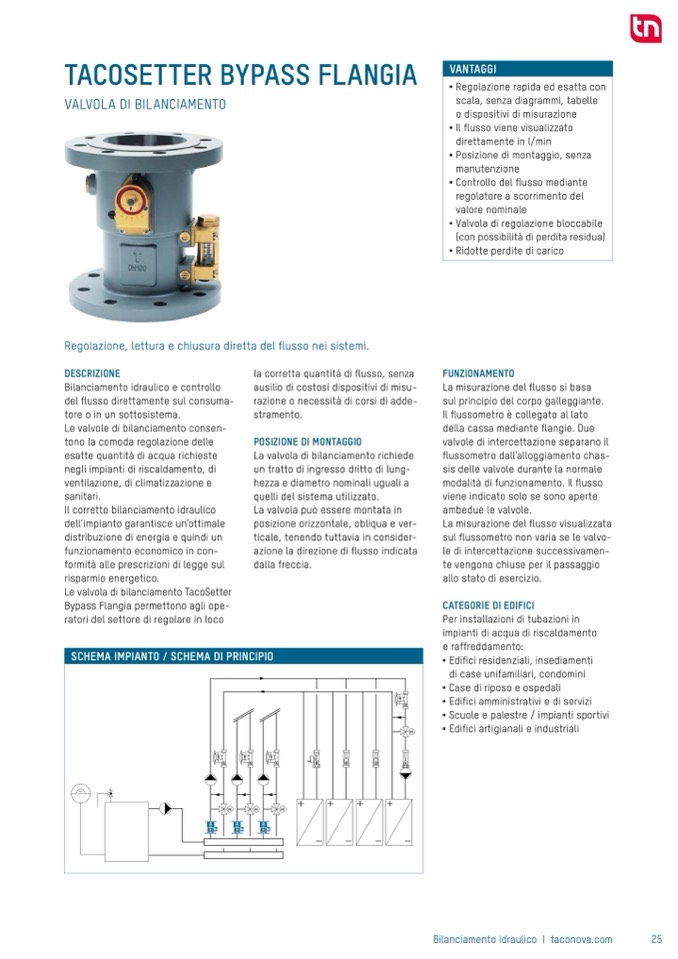

TACOSETTER BYPASS FLANGIA

VALVOLA DI BILANCIAMENTO

Regolazione, lettura e chiusura diretta del flusso nei sistemi.

VANTAGGI

■

Regolazione rapida ed esatta con

scala, senza diagrammi, tabelle

o dispositivi di misurazione

■

Il flusso viene visualizzato

direttamente in l/min

■

Posizione di montaggio, senza

manutenzione

■

Controllo del flusso mediante

regolatore a scorrimento del

valore nominale

■

Valvola di regolazione bloccabile

(con possibilità di perdita residua)

■

Ridotte perdite di carico

FUNZIONAMENTO

La misurazione del flusso si basa

sul principio del corpo galleggiante.

Il flussometro è collegato al lato

della cassa mediante flangie. Due

valvole di intercettazione separano il

flussometro dall’alloggiamento chas-

sis delle valvole durante la normale

modalità di funzionamento. Il flusso

viene indicato solo se sono aperte

ambedue le valvole.

La misurazione del flusso visualizzata

sul flussometro non varia se le valvo-

le di intercettazione successivamen-

te vengono chiuse per il passaggio

allo stato di esercizio.

CATEGORIE DI EDIFICI

Per installazioni di tubazioni in

impianti di acqua di riscaldamento

e raffreddamento:

■

Edifici residenziali, insediamenti

di case unifamiliari, condomini

■

Case di riposo e ospedali

■

Edifici amministrativi e di servizi

■

Scuole e palestre / impianti sportivi

■

Edifici artigianali e industriali

B

i

l

a

n

c

i

a

m

e

n

t

o

i

d

r

a

u

l

i

c

o

DESCRIZIONE

Bilanciamento idraulico e controllo

del flusso direttamente sul consuma-

tore o in un sottosistema.

Le valvole di bilanciamento consen-

tono la comoda regolazione delle

esatte quantità di acqua richieste

negli impianti di riscaldamento, di

ventilazione, di climatizzazione e

sanitari.

Il corretto bilanciamento idraulico

dell’impianto garantisce un’ottimale

distribuzione di energia e quindi un

funzionamento economico in con-

formità alle prescrizioni di legge sul

risparmio energetico.

Le valvola di bilanciamento TacoSetter

Bypass Flangia permettono agli ope-

ratori del settore di regolare in loco

la corretta quantità di flusso, senza

ausilio di costosi dispositivi di misu-

razione o necessità di corsi di adde-

stramento.

POSIZIONE DI MONTAGGIO

La valvola di bilanciamento richiede

un tratto di ingresso dritto di lung-

hezza e diametro nominali uguali a

quelli del sistema utilizzato.

La valvola può essere montata in

posizione orizzontale, obliqua e ver-

ticale, tenendo tuttavia in consider-

azione la direzione di flusso indicata

dalla freccia.

SCHEMA IMPIANTO / SCHEMA DI PRINCIPIO

M

M

M

M

Bilanciamento idraulico | taconova.com

25
