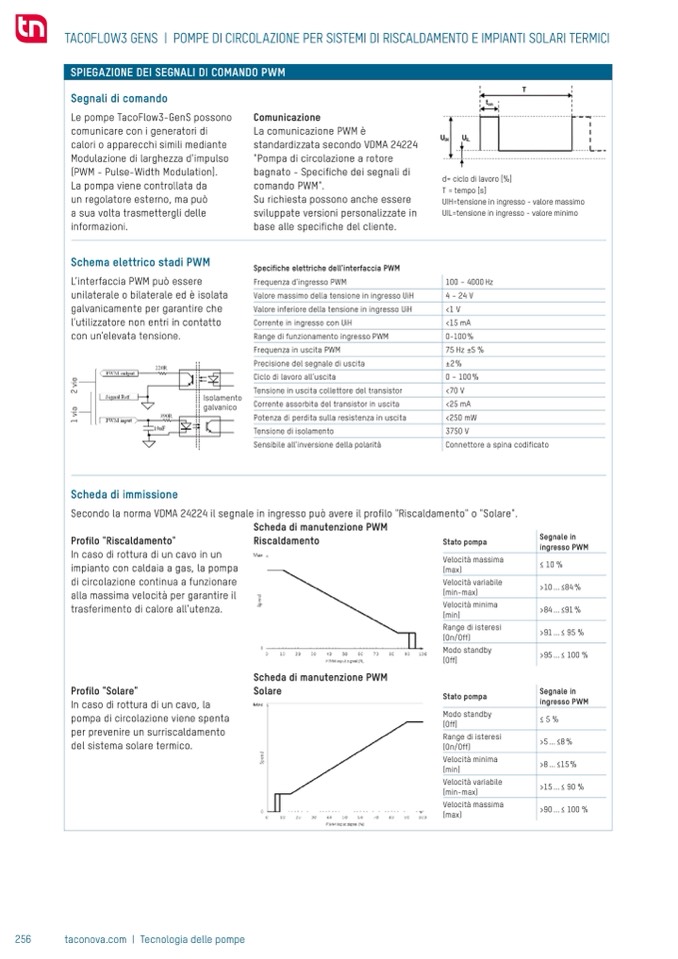

SPIEGAZIONE DEI SEGNALI DI COMANDO PWM

Segnali di comando

Le pompe TacoFlow3-GenS possono

comunicare con i generatori di

calori o apparecchi simili mediante

Modulazione di larghezza d'impulso

(PWM - Pulse-Width Modulation).

La pompa viene controllata da

un regolatore esterno, ma può

a sua volta trasmettergli delle

informazioni.

Schema elettrico stadi PWM

L’interfaccia PWM può essere

unilaterale o bilaterale ed è isolata

galvanicamente per garantire che

l’utilizzatore non entri in contatto

con un’elevata tensione.

Scheda di immissione

Comunicazione

La comunicazione PWM è

standardizzata secondo VDMA 24224

"Pompa di circolazione a rotore

bagnato - Specifiche dei segnali di

comando PWM".

Su richiesta possono anche essere

sviluppate versioni personalizzate in

base alle specifiche del cliente.

Specifiche elettriche dell’interfaccia PWM

Frequenza d’ingresso PWM

Valore massimo della tensione in ingresso UiH

Valore inferiore della tensione in ingresso UiH

Corrente in ingresso con UiH

Range di funzionamento ingresso PWM

Frequenza in uscita PWM

Precisione del segnale di uscita

Ciclo di lavoro all’uscita

Tensione in uscita collettore del transistor

Corrente assorbita del transistor in uscita

Potenza di perdita sulla resistenza in uscita

Tensione di isolamento

Sensibile all’inversione della polarità

d= ciclo di lavoro [%]

T = tempo [s]

UIH=tensione in ingresso - valore massimo

UIL=tensione in ingresso - valore minimo

100 – 4000 Hz

4 – 24 V

<1 V

<15 mA

0-100 %

75 Hz ±5 %

±2 %

0 – 100 %

<70 V

<25 mA

<250 mW

3750 V

Connettore a spina codificato

Isolamento

galvanico

Secondo la norma VDMA 24224 il segnale in ingresso può avere il pro

filo "Riscaldamento" o "Solare".

Profilo "Riscaldamento"

In caso di rottura di un cavo in un

impianto con caldaia a gas, la pompa

di circolazione continua a funzionare

alla massima velocità per garantire il

trasferimento di calore all’utenza.

Profilo "Solare"

In caso di rottura di un cavo, la

pompa di circolazione viene spenta

per prevenire un surriscaldamento

del sistema solare termico.

Scheda di manutenzione PWM

Riscaldamento

Scheda di manutenzione PWM

Solare

Stato pompa

Velocità massima

(max)

Velocità variabile

(min-max)

Velocità minima

(min)

Range di isteresi

(On/Off)

Modo standby

(Off)

Stato pompa

Modo standby

(Off)

Range di isteresi

(On/Off)

Velocità minima

(min)

Velocità variabile

(min-max)

Velocità massima

(max)

Segnale in

ingresso PWM

≤ 10 %

>10 ... ≤84 %

>84 ... ≤91 %

>91...≤ 95 %

>95 ... ≤ 100 %

Segnale in

ingresso PWM

≤5%

>5 ... ≤8 %

>8...≤15%

>15...≤ 90 %

>90 ... ≤ 100 %
