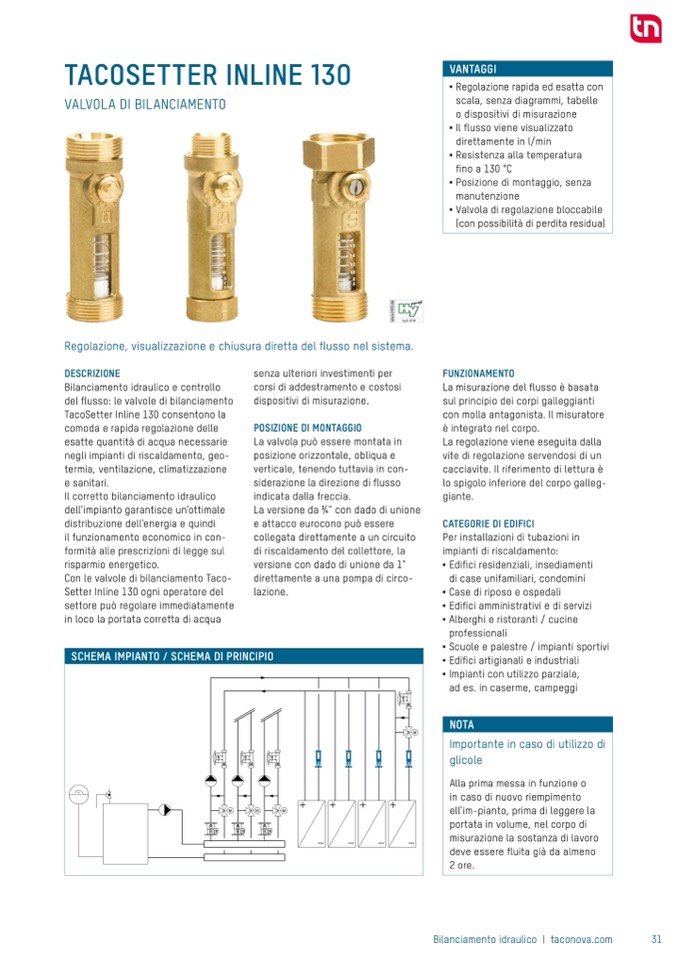

TACOSETTER INLINE 130
VALVOLA DI BILANCIAMENTO
VANTAGGI
■
Regolazione rapida ed esatta con
scala, senza diagrammi, tabelle
o dispositivi di misurazione
■
Il flusso viene visualizzato
direttamente in l/min
■
Resistenza alla temperatura
fino a 130 °C
■
Posizione di montaggio, senza
manutenzione
■
Valvola di regolazione bloccabile
(con possibilità di perdita residua)
FUNZIONAMENTO
La misurazione del flusso è basata
sul principio dei corpi galleggianti
con molla antagonista. Il misuratore
è integrato nel corpo.
La regolazione viene eseguita dalla
vite di regolazione servendosi di un
cacciavite. Il riferimento di lettura è
lo spigolo inferiore del corpo galleg
giante.
CATEGORIE DI EDIFICI
Per installazioni di tubazioni in
impianti di riscaldamento:
■
Edifici residenziali, insediamenti
di case unifamiliari, condomini
■
Case di riposo e ospedali
■
Edifici amministrativi e di servizi
■
Alberghi e ristoranti / cucine
professionali
■
Scuole e palestre / impianti sportivi
■
Edifici artigianali e industriali
■
Impianti con utilizzo parziale,
ad es. in caserme, campeggi
NOTA
Importante in caso di utilizzo di
glicole
Alla prima messa in funzione o
in caso di nuovo riempimento
ell’impianto, prima di leggere la
portata in volume, nel corpo di
misurazione la sostanza di lavoro
deve essere fluita già da almeno
2 ore.
w
w
w
.
H
Y
G
.
d
e
B
i
l
a
n
c
i
a
m
e
n
t
o
i
d
r
a
u
l
i
c
o
Regolazione, visualizzazione e chiusura diretta del flusso nel sistema.
DESCRIZIONE
Bilanciamento idraulico e controllo
del flusso: le valvole di bilanciamento
TacoSetter Inline 130 consentono la
comoda e rapida regolazione delle
esatte quantità di acqua necessarie
negli impianti di riscaldamento, geo
termia, ventilazione, climatizzazione
e sanitari.
Il corretto bilanciamento idraulico
dell’impianto garantisce un’ottimale
distribuzione dell’energia e quindi
il funzionamento economico in con
formità alle prescrizioni di legge sul
risparmio energetico.
Con le valvole di bilanciamento Taco
Setter Inline 130 ogni operatore del
settore può regolare immediatamente
in loco la portata corretta di acqua
senza ulteriori investimenti per
corsi di addestramento e costosi
dispositivi di misurazione.
POSIZIONE DI MONTAGGIO
La valvola può essere montata in
posizione orizzontale, obliqua e
verticale, tenendo tuttavia in con
siderazione la direzione di flusso
indicata dalla freccia.
La versione da 3⁄4" con dado di unione
e attacco eurocono può essere
collegata direttamente a un circuito
di riscaldamento del collettore, la
versione con dado di unione da 1"
direttamente a una pompa di circo
lazione.
SCHEMA IMPIANTO / SCHEMA DI PRINCIPIO
M
M
M
nach KTW
M
