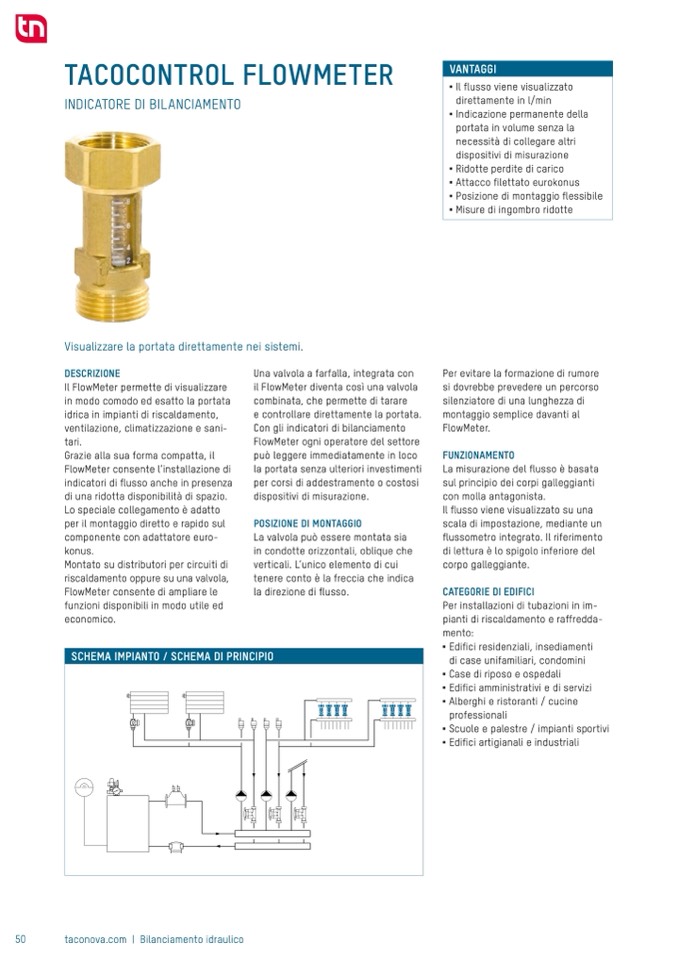

TACOCONTROL FLOWMETER

INDICATORE DI BILANCIAMENTO

Visualizzare la portata direttamente nei sistemi.

VANTAGGI

■

Il flusso viene visualizzato

direttamente in l/min

■

Indicazione permanente della

portata in volume senza la

necessità di collegare altri

dispositivi di misurazione

■

Ridotte perdite di carico

■

Attacco filettato eurokonus

■

Posizione di montaggio flessibile

■

Misure di ingombro ridotte

B

i

l

a

n

c

i

a

m

e

n

t

o

i

d

r

a

u

l

i

c

o

DESCRIZIONE

Il FlowMeter permette di visualizzare

in modo comodo ed esatto la portata

idrica in impianti di riscaldamento,

ventilazione, climatizzazione e sani­

tari.

Grazie alla sua forma compatta, il

FlowMeter consente l’installazione di

indicatori di flusso anche in presenza

di una ridotta disponibilità di spazio.

Lo speciale collegamento è adatto

per il montaggio diretto e rapido sul

componente con adattatore euro­

konus.

Montato su distributori per circuiti di

riscaldamento oppure su una valvola,

FlowMeter consente di ampliare le

funzioni disponibili in modo utile ed

economico.

Una valvola a farfalla, integrata con

il FlowMeter diventa così una valvola

combinata, che permette di tarare

e controllare direttamente la portata.

Con gli indicatori di bilanciamento

FlowMeter ogni operatore del settore

può leggere immediatamente in loco

la portata senza ulteriori investimenti

per corsi di addestramento o costosi

dispositivi di misurazione.

POSIZIONE DI MONTAGGIO

La valvola può essere montata sia

in condotte orizzontali, oblique che

verticali. L’unico elemento di cui

tenere conto è la freccia che indica

la direzione di flusso.

Per evitare la formazione di rumore

si dovrebbe prevedere un percorso

silenziatore di una lunghezza di

montaggio semplice davanti al

FlowMeter.

FUNZIONAMENTO

La misurazione del flusso è basata

sul principio dei corpi galleggianti

con molla antagonista.

Il flusso viene visualizzato su una

scala di impostazione, mediante un

flussometro integrato. Il riferimento

di lettura è lo spigolo inferiore del

corpo galleggiante.

CATEGORIE DI EDIFICI

Per installazioni di tubazioni in im­

pianti di riscaldamento e raffredda­

mento:

■

Edifici residenziali, insediamenti

di case unifamiliari, condomini

■

Case di riposo e ospedali

■

Edifici amministrativi e di servizi

■

Alberghi e ristoranti / cucine

professionali

■

Scuole e palestre / impianti sportivi

■

Edifici artigianali e industriali

SCHEMA IMPIANTO / SCHEMA DI PRINCIPIO

50

taconova.com | Bilanciamento idraulico
