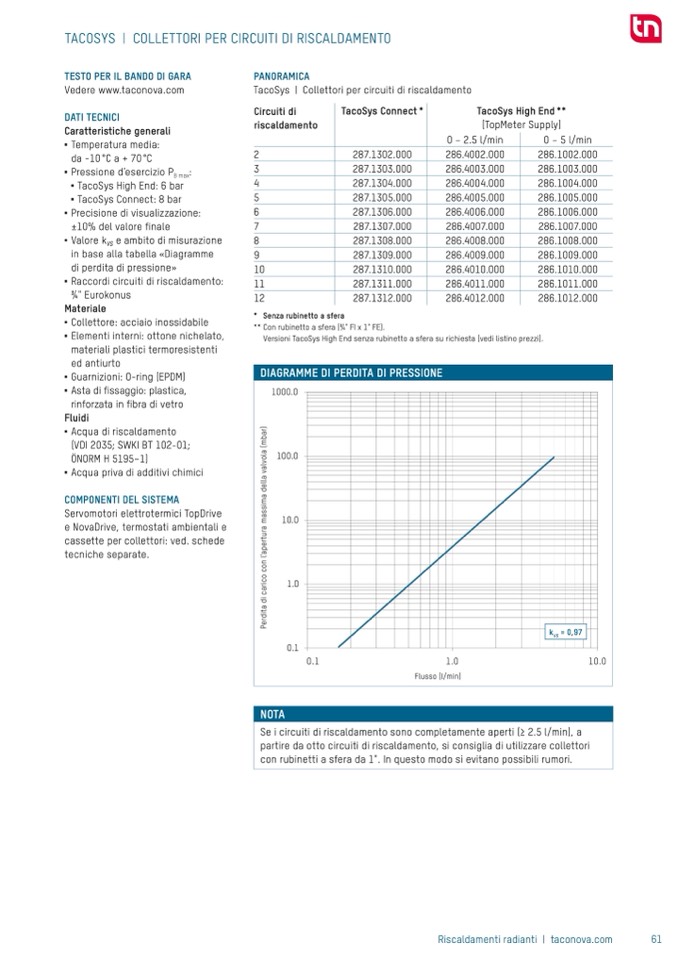

TACOSYS | COLLETTORI PER CIRCUITI DI RISCALDAMENTO

TESTO PER IL BANDO DI GARA

Vedere www.taconova.com

DATI TECNICI

Caratteristiche generali

■

Temperatura media:

da -10°C a + 70°C

■

Pressione d’esercizio P

B max

:

■

TacoSys High End: 6 bar

■

TacoSys Connect: 8 bar

■

Precisione di visualizzazione:

±10% del valore finale

■

Valore k

VS

e ambito di misurazione

in base alla tabella «Diagramme

di perdita di pressione»

■

Raccordi circuiti di riscaldamento:

3⁄4" Eurokonus

Materiale

■

Collettore: acciaio inossidabile

■

Elementi interni: ottone nichelato,

materiali plastici termoresistenti

ed antiurto

■

Guarnizioni: O-ring (EPDM)

■

Asta di fissaggio: plastica,

rinforzata in fibra di vetro

Fluidi

■

Acqua di riscaldamento

(VDI 2035; SWKI BT 102-01;

ÖNORM H 5195–1)

■

Acqua priva di additivi chimici

COMPONENTI DEL SISTEMA

Servomotori elettrotermici TopDrive

e NovaDrive, termostati ambientali e

cassette per collettori: ved. schede

tecniche separate.

PANORAMICA

TacoSys | Collettori per circuiti di riscaldamento

Circuiti di

riscaldamento

2

3

4

5

6

7

8

TacoSys Connect *

TacoSys High End **

(TopMeter Supply)

0 – 2.5 l/min

0 – 5 l/min

286.1002.000

286.1003.000

286.1004.000

286.1005.000

286.1006.000

286.1007.000

286.1008.000

286.1009.000

286.1010.000

286.1011.000

286.4012.000

286.1012.000

287.1302.000

286.4002.000

287.1303.000

286.4003.000

287.1304.000

286.4004.000

287.1305.000

286.4005.000

287.1306.000

286.4006.000

287.1307.000

286.4007.000

287.1308.000

286.4008.000

287.1309.000

11.2020 14:47:00

286.4009.000

287.1310.000

286.4010.000

287.1311.000

286.4011.000

9

10

11

12

1

05.

Druckverlustdiagramm TacoSys_neu.pdf

* Senza rubinetto a sfera

287.1312.000

** Con rubinetto a sfera (3⁄4" FI x 1" FE).

Versioni TacoSys High End senza rubinetto a sfera su richiesta (vedi listino prezzi).

DIAGRAMME DI PERDITA DI PRESSIONE

1000.0

100.0

10.0

1.0

0.1

0.1

1.0

10.0

Flusso (l/min)

k

VS

= 0,97

NOTA

Se i circuiti di riscaldamento sono completamente aperti (≥ 2.5 l/min), a

partire da otto circuiti di riscaldamento, si consiglia di utilizzare collettori

con rubinetti a sfera da 1". In questo modo si evitano possibili rumori.

Riscaldamenti radianti | taconova.com

61

P

e

r

d

i

t

a

d

i

c

a

r

i

c

o

c

o

n

l

’

a

p

e

r

t

u

r

a

m

a

s

s

i

m

a

d

e

l

l

a

v

a

l

v

o

l

a

(

m

b

a

r

)

R

i

s

c

a

l

d

a

m

e

n

t

i

r

a

d

i

a

n

t

i
