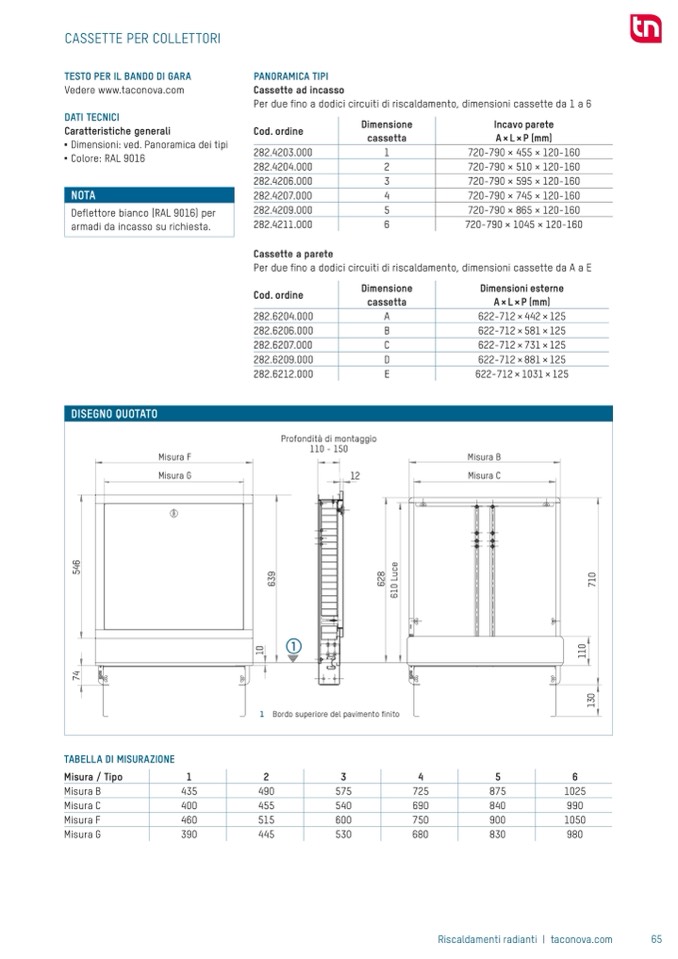

CASSETTE PER COLLETTORI

TESTO PER IL BANDO DI GARA

Vedere www.taconova.com

DATI TECNICI

Caratteristiche generali

■

Dimensioni: ved. Panoramica dei tipi

■

Colore: RAL 9016

NOTA

Deflettore bianco (RAL 9016) per

armadi da incasso su richiesta.

PANORAMICA TIPI

Cassette ad incasso

Per due fino a dodici circuiti di riscaldamento, dimensioni cassette da 1 a 6

DISEGNO QUOTATO

TABELLA DI MISURAZIONE

Misura F

Misura G

Profondità di montaggio

110 - 150

12

Dimensione

Cod. ordine

cassetta

282.4203.000

1

282.4204.000

2

282.4206.000

3

282.4207.000

4

282.4209.000

5

282.4211.000

6

Cassette a parete

Per due fino a dodici circuiti di

Incavo parete

A × L × P (mm)

720-790 × 455 × 120-160

720-790 × 510 × 120-160

720-790 × 595 × 120-160

720-790 × 745 × 120-160

720-790 × 865 × 120-160

720-790 × 1045 × 120-160

Cod. ordine

282.6204.000

282.6206.000

282.6207.000

282.6209.000

282.6212.000

Dimensione

cassetta

A

B

C

D

E

Dimensioni esterne

A × L × P (mm)

622-712 × 442 × 125

622-712 × 581 × 125

622-712 × 731 × 125

622-712 × 881 × 125

622-712 × 1031 × 125

Misura B

Misura C

1

1

Bordo superiore del pavimento finito

Misura/Tipo

1

2

3

4

5

6

Misura B

Misura C

Misura F

Misura G

435

490

575

400

455

540

460

515

600

390

445

530

725

875

1025

690

840

990

750

900

1050

680

830

980

riscaldamento, dimensioni cassette da A a E

1

3

0

1

1

0

7

1

0

7

4

5

4

6

1

0

6

3

9

6

2

8

6

1

0

L

u

c

e

R

i

s

c

a

l

d

a

m

e

n

t

i

r

a

d

i

a

n

t

i

Riscaldamenti radianti | taconova.com

65
