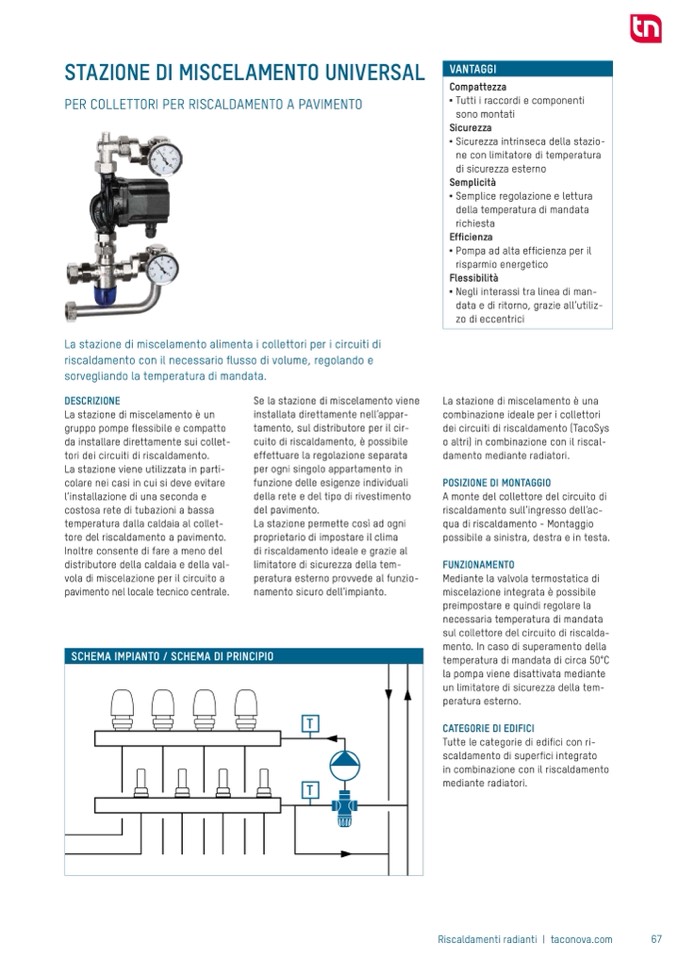

STAZIONE DI MISCELAMENTO UNIVERSAL
PER COLLETTORI PER RISCALDAMENTO A PAVIMENTO
La stazione di miscelamento alimenta i collettori per i circuiti di
riscaldamento con il necessario flusso di volume, regolando e
sorvegliando la temperatura di mandata.
VANTAGGI
Compattezza
■
Tutti i raccordi e componenti
sono montati
Sicurezza
■
Sicurezza intrinseca della stazio
ne con limitatore di temperatura
di sicurezza esterno
Semplicità
■
Semplice regolazione e lettura
della temperatura di mandata
richiesta
Efficienza
■
Pompa ad alta efficienza per il
risparmio energetico
Flessibilità
■
Negli interassi tra linea di man
data e di ritorno, grazie all‘utiliz
zo di eccentrici
La stazione di miscelamento è una
combinazione ideale per i collettori
dei circuiti di riscaldamento (TacoSys
o altri) in combinazione con il riscal
damento mediante radiatori.
POSIZIONE DI MONTAGGIO
A monte del collettore del circuito di
riscaldamento sull‘ingresso dell‘ac
qua di riscaldamento Montaggio
possibile a sinistra, destra e in testa.
FUNZIONAMENTO
Mediante la valvola termostatica di
miscelazione integrata è possibile
preimpostare e quindi regolare la
necessaria temperatura di mandata
sul collettore del circuito di riscalda
mento. In caso di superamento della
temperatura di mandata di circa 50°C
la pompa viene disattivata mediante
un limitatore di sicurezza della tem
peratura esterno.
CATEGORIE DI EDIFICI
Tutte le categorie di edifici con ri
scaldamento di superfici integrato
in combinazione con il riscaldamento
mediante radiatori.
R
i
s
c
a
l
d
a
m
e
n
t
i
r
a
d
i
a
n
t
i
DESCRIZIONE
La stazione di miscelamento è un
gruppo pompe flessibile e compatto
da installare direttamente sui collet
tori dei circuiti di riscaldamento.
La stazione viene utilizzata in parti
colare nei casi in cui si deve evitare
l‘installazione di una seconda e
costosa rete di tubazioni a bassa
temperatura dalla caldaia al collet
tore del riscaldamento a pavimento.
Inoltre consente di fare a meno del
distributore della caldaia e della val
vola di miscelazione per il circuito a
pavimento nel locale tecnico centrale.
Se la stazione di miscelamento viene
installata direttamente nell‘appar
tamento, sul distributore per il cir
cuito di riscaldamento, è possibile
effettuare la regolazione separata
per ogni singolo appartamento in
funzione delle esigenze individuali
della rete e del tipo di rivestimento
del pavimento.
La stazione permette così ad ogni
proprietario di impostare il clima
di riscaldamento ideale e grazie al
limitatore di sicurezza della tem
peratura esterno provvede al funzio
namento sicuro dell‘impianto.
SCHEMA IMPIANTO / SCHEMA DI PRINCIPIO
T
T
Riscaldamenti radianti | taconova.com
67
