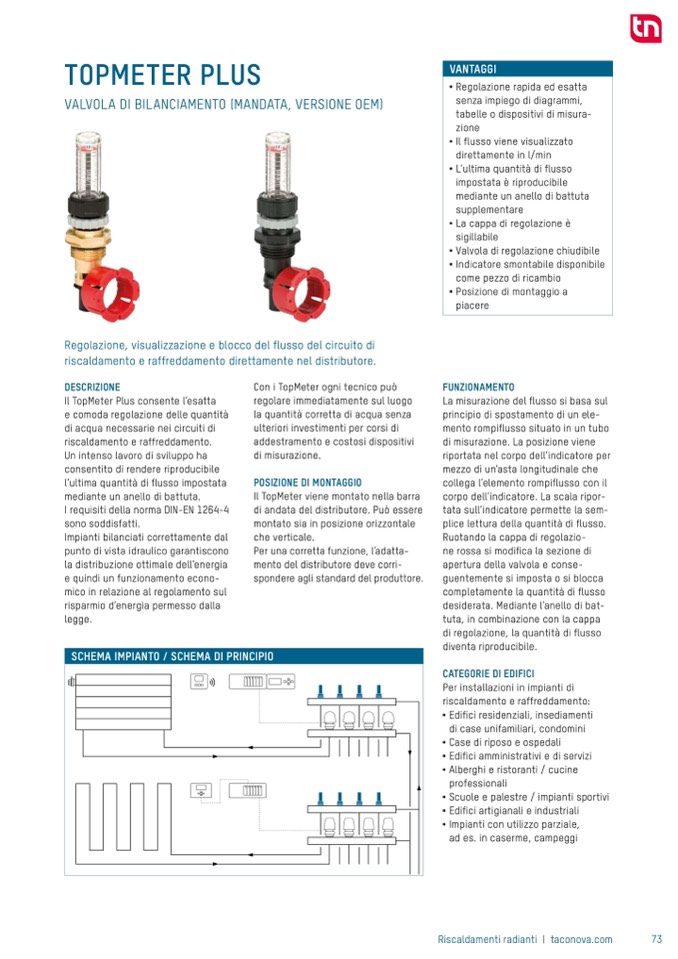

TOPMETER PLUS

VALVOLA DI BILANCIAMENTO (MANDATA, VERSIONE OEM)

Regolazione, visualizzazione e blocco del flusso del circuito di

riscaldamento e raffreddamento direttamente nel distributore.

VANTAGGI

■

Regolazione rapida ed esatta

senza impiego di diagrammi,

tabelle o dispositivi di misura-

zione

■

Il flusso viene visualizzato

direttamente in l/min

■

L‘ultima quantità di flusso

impostata è riproducibile

mediante un anello di battuta

supplementare

■

La cappa di regolazione è

sigillabile

■

Valvola di regolazione chiudibile

■

Indicatore smontabile disponibile

come pezzo di ricambio

■

Posizione di montaggio a

piacere

FUNZIONAMENTO

La misurazione del flusso si basa sul

principio di spostamento di un ele-

mento rompiflusso situato in un tubo

di misurazione. La posizione viene

riportata nel corpo dell’indicatore per

mezzo di un’asta longitudinale che

collega l’elemento rompiflusso con il

corpo dell’indicatore. La scala ripor-

tata sull’indicatore permette la sem-

plice lettura della quantità di flusso.

Ruotando la cappa di regolazio-

ne rossa si modifica la sezione di

apertura della valvola e conse-

guentemente si imposta o si blocca

completamente la quantità di flusso

desiderata. Mediante l‘anello di bat-

tuta, in combinazione con la cappa

di regolazione, la quantità di flusso

diventa riproducibile.

CATEGORIE DI EDIFICI

Per installazioni in impianti di

riscaldamento e raffreddamento:

■

Edifici residenziali, insediamenti

di case unifamiliari, condomini

■

Case di riposo e ospedali

■

Edifici amministrativi e di servizi

■

Alberghi e ristoranti / cucine

professionali

■

Scuole e palestre / impianti sportivi

■

Edifici artigianali e industriali

■

Impianti con utilizzo parziale,

ad es. in caserme, campeggi

R

i

s

c

a

l

d

a

m

e

n

t

i

r

a

d

i

a

n

t

i

DESCRIZIONE

Il TopMeter Plus consente l’esatta

e comoda regolazione delle quantità

di acqua necessarie nei circuiti di

riscaldamento e raffreddamento.

Un intenso lavoro di sviluppo ha

consentito di rendere riproducibile

l‘ultima quantità di flusso impostata

mediante un anello di battuta.

I requisiti della norma DIN-EN 1264-4

sono soddisfatti.

Impianti bilanciati correttamente dal

punto di vista idraulico garantiscono

la distribuzione ottimale dell’energia

e quindi un funzionamento econo-

mico in relazione al regolamento sul

risparmio d’energia permesso dalla

legge.

Con i TopMeter ogni tecnico può

regolare immediatamente sul luogo

la quantità corretta di acqua senza

ulteriori investimenti per corsi di

addestramento e costosi dispositivi

di misurazione.

POSIZIONE DI MONTAGGIO

Il TopMeter viene montato nella barra

di andata del distributore. Può essere

montato sia in posizione orizzontale

che verticale.

Per una corretta funzione, l’adatta-

mento del distributore deve corri-

spondere agli standard del produttore.

SCHEMA IMPIANTO / SCHEMA DI PRINCIPIO
