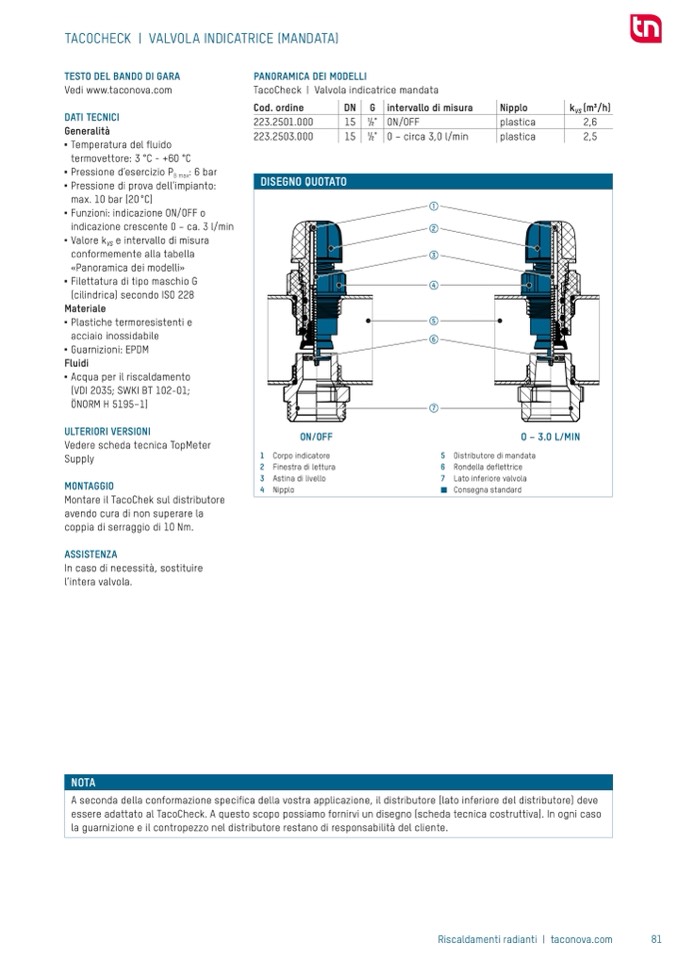

TACOCHECK | VALVOLA INDICATRICE (MANDATA)
TESTO DEL BANDO DI GARA
Vedi www.taconova.com
DATI TECNICI
Generalità
■
Temperatura del fluido
termovettore: 3 °C - +60 °C
■
Pressione d’esercizio P
B max
: 6 bar
■
Pressione di prova dell’impianto:
max. 10 bar (20 °C)
■
Funzioni: indicazione ON/OFF o
indicazione crescente 0 – ca. 3 l/min
■
Valore k
VS
e intervallo di misura
conformemente alla tabella
«Panoramica dei modelli»
■
Filettatura di tipo maschio G
(cilindrica) secondo ISO 228
Materiale
■
Plastiche termoresistenti e
acciaio inossidabile
■
Guarnizioni: EPDM
Fluidi
■
Acqua per il riscaldamento
(VDI 2035; SWKI BT 102-01;
ÖNORM H 5195–1)
ULTERIORI VERSIONI
Vedere scheda tecnica TopMeter
Supply
MONTAGGIO
Montare il TacoChek sul distributore
avendo cura di non superare la
coppia di serraggio di 10 Nm.
ASSISTENZA
In caso di necessità, sostituire
l’intera valvola.
PANORAMICA DEI MODELLI
TacoCheck | Valvola indicatrice mandata
NOTA
Cod. ordine
223.2501.000
223.2503.000
DN G intervallo di misura
15 1⁄2" ON/OFF
Nipplo
plastica
plastica
k
VS
(m3/h)
2,6
2,5
DISEGNO QUOTATO
C
o
n
r
i
s
e
r
v
a
d
i
m
o
d
i
f
i
c
h
e
.
0
9
/
2
0
1
9
R
i
s
c
a
l
d
a
m
e
n
t
i
r
a
d
i
a
n
t
i
1
2
3
4
ON/OFF
Corpo indicatore
Finestra di lettura
Astina di livello
Nipplo
0 – 3.0 L/MIN
5 Distributore di mandata
6 Rondella deflettrice
7 Lato inferiore valvola
Consegna standard
15
1⁄2"
0 – circa 3,0 l/min
A seconda della conformazione specifica della vostra applicazione, il distributore (lato inferiore del distributore) deve
essere adattato al TacoCheck. A questo scopo possiamo fornirvi un disegno (scheda tecnica costruttiva). In ogni caso
la guarnizione e il contropezzo nel distributore restano di responsabilità del cliente.
