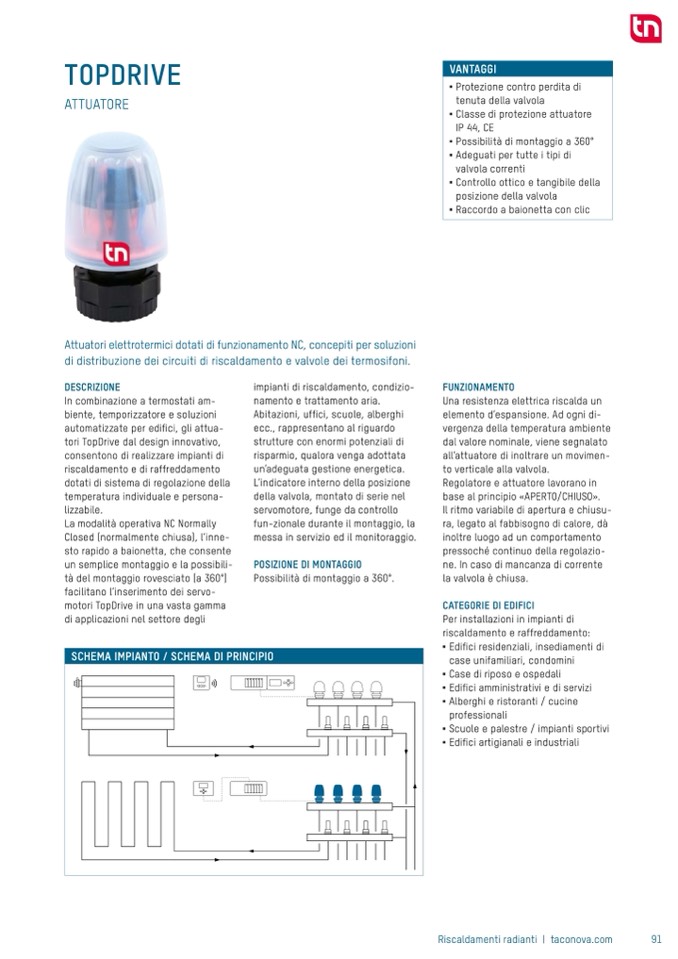

TOPDRIVE
ATTUATORE
Attuatori elettrotermici dotati di funzionamento NC, concepiti per soluzioni
di distribuzione dei circuiti di riscaldamento e valvole dei termosifoni.
VANTAGGI
■
Protezione contro perdita di
tenuta della valvola
■
Classe di protezione attuatore
IP 44, CE
■
Possibilità di montaggio a 360°
■
Adeguati per tutte i tipi di
valvola correnti
■
Controllo ottico e tangibile della
posizione della valvola
■
Raccordo a baionetta con clic
R
i
s
c
a
l
d
a
m
e
n
t
i
r
a
d
i
a
n
t
i
DESCRIZIONE
In combinazione a termostati am
biente, temporizzatore e soluzioni
automatizzate per edifici, gli attua
tori TopDrive dal design innovativo,
consentono di realizzare impianti di
riscaldamento e di raffreddamento
dotati di sistema di regolazione della
temperatura individuale e persona
lizzabile.
La modalità operativa NC Normally
Closed (normalmente chiusa), l’inne
sto rapido a baionetta, che consente
un semplice montaggio e la possibili
tà del montaggio rovesciato (a 360°)
facilitano l’inserimento dei servo
motori TopDrive in una vasta gamma
di applicazioni nel settore degli
impianti di riscaldamento, condizio
namento e trattamento aria.
Abitazioni, uffici, scuole, alberghi
ecc., rappresentano al riguardo
strutture con enormi potenziali di
risparmio, qualora venga adottata
un’adeguata gestione energetica.
L’indicatore interno della posizione
della valvola, montato di serie nel
servomotore, funge da controllo
funzionale durante il montaggio, la
messa in servizio ed il monitoraggio.
POSIZIONE DI MONTAGGIO
Possibilità di montaggio a 360°.
FUNZIONAMENTO
Una resistenza elettrica riscalda un
elemento d’espansione. Ad ogni di
vergenza della temperatura ambiente
dal valore nominale, viene segnalato
all’attuatore di inoltrare un movimen
to verticale alla valvola.
Regolatore e attuatore lavorano in
base al principio «APERTO/CHIUSO».
Il ritmo variabile di apertura e chiusu
ra, legato al fabbisogno di calore, dà
inoltre luogo ad un comportamento
pressoché continuo della regolazio
ne. In caso di mancanza di corrente
la valvola è chiusa.
CATEGORIE DI EDIFICI
Per installazioni in impianti di
riscaldamento e raffreddamento:
■
Edifici residenziali, insediamenti di
case unifamiliari, condomini
■
Case di riposo e ospedali
■
Edifici amministrativi e di servizi
■
Alberghi e ristoranti / cucine
professionali
■
Scuole e palestre / impianti sportivi
■
Edifici artigianali e industriali
SCHEMA IMPIANTO / SCHEMA DI PRINCIPIO
Riscaldamenti radianti | taconova.com
91
