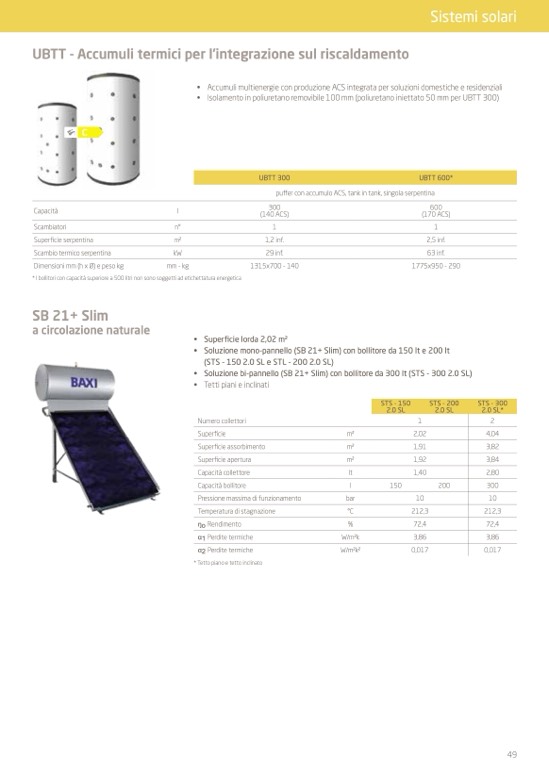

Sistemi solari

UBTT - Accumuli termici per l’integrazione sul riscaldamento

•

•

Accumuli multienergie con produzione ACS integrata per soluzioni domestiche e residenziali

Isolamento in poliuretano removibile 100 mm (poliuretano iniettato 50 mm per UBTT 300)

puffer con accumulo ACS, tank in tank, singola serpentina

UBTT 300

UBTT 600*

Capacità

Scambiatori

Superficie serpentina

Scambio termico serpentina

l

n°

m2

kW

300

(140 ACS)

1

1,2 inf.

29 inf.

1315x700 - 140

600

(170 ACS)

1

2,5 inf.

63 inf.

1775x950 - 290

Dimensioni mm (h x Ø) e peso kg

* I bollitori con capacità superiore a 500 litri non sono soggetti ad etichettatura energetica

SB 21+ Slim

a circolazione naturale

• Superficie lorda 2,02 m2

• Soluzione mono-pannello (SB 21+ Slim) con bollitore da 150 lt e 200 lt

(STS - 150 2.0 SL e STL - 200 2.0 SL)

• Soluzione bi-pannello (SB 21+ Slim) con bollitore da 300 lt (STS - 300 2.0 SL)

• Tetti piani e inclinati

mm - kg

STS - 150

2.0 SL

STS - 200

2.0 SL

STS - 300

2.0 SL*

Numero collettori

1

2

Superficie

m2

2,02

4,04

Superficie assorbimento

m2

1,91

3,82

Superficie apertura

m2

1,92

3,84

Capacità collettore

lt

1,40

2,80

Capacità bollitore

l

150

200

300

Pressione massima di funzionamento

bar

10

10

Temperatura di stagnazione

°C

212,3

212,3

ŋo Rendimento

%

72,4

72,4

α1 Perdite termiche

W/m2k

3,86

3,86

(*) Tetto piano e tetto inclinato

α2 Perdite termiche

W/m2k2

0,017

0,017

* Tetto piano e tetto inclinato

49
