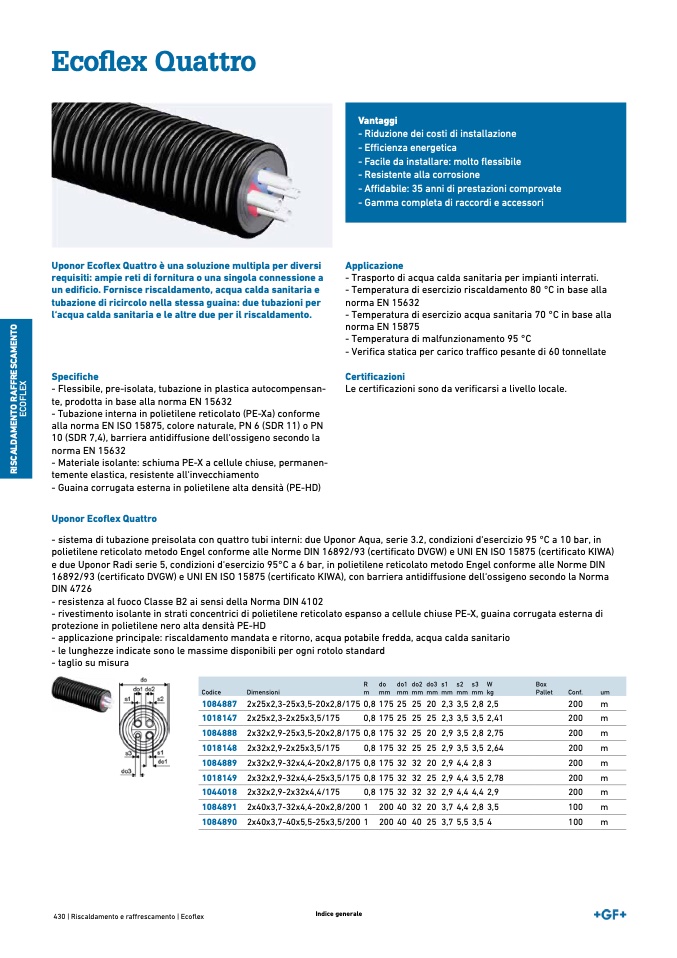

Ecoflex Quattro
Vantaggi
- Riduzione dei costi di installazione
- Efficienza energetic
a
- Facile da installare: molto flessibile
- Resistente alla corrosion
e
- A
ffidabile: 35 anni di prestazioni comprovate
- Gamma completa di raccordi e accessori
Uponor Ecoflex Quattro è una soluzione multipla per diversi
requisiti: ampie reti di fornitura o una singola connessione a
un edificio. Fornisce riscaldamento, acqua calda sanitaria e
tubazione di ricircolo nella stessa guaina: due tubazioni pe
r
l‘acqua calda sanitaria e le altre due per il riscaldamento.
Applicazione
- Trasporto di acqua calda sanitaria per impianti interrati
.
- Temperatura di esercizio riscaldamento 80 °C in base alla
norma EN 15632
- Temperatura di esercizio acqua sanitaria 70 °C in base all
a
norma EN 15875
- Temperatura di malfunzionamento 95 °
C
- Verifica statica per carico traffico pesante di 60 tonnellate
Certificazion
i
Le certi
ficazioni sono da verificarsi a livello locale.
Specifiche
- Flessibile, pre-isolata, tubazione in plastica autocompensan
-
te, prodotta in base alla norma EN 15632
- Tubazione interna in polietilene reticolato (PE-Xa) conforme
alla norma EN ISO 15875, colore naturale, PN 6 (SDR 11) o PN
10 (SDR 7,4), barriera antidiffusione dell‘ossigeno secondo la
norma EN 1563
2
- Materiale isolante: schiuma PE-X a cellule chiuse, permanen-
temente elastica, resistente all‘invecchiament
o
- Guaina corrugata esterna in polietilene alta densità (PE-HD
)
Uponor Ecoflex Quattr
o
- sistema di tubazione preisolata con quattro tubi interni: due Uponor Aqua, serie 3.2, condizioni d‘esercizio 95 °C a 10 bar, i
n
polietilene reticolato metodo Engel conforme alle Norme DIN 16892/93 (certi
ficato DVGW) e UNI EN ISO 15875 (certificato KIWA)
e due Uponor Radi serie 5, condizioni d‘esercizio 95°C a 6 bar, in polietilene reticolato metodo Engel conforme alle Norme DI
N
16892/93 (certificato DVGW) e UNI EN ISO 15875 (certificato KIWA), con barriera antidi
ffusione dell‘ossigeno secondo la Norm
a
DIN 472
6
- resistenza al fuoco Classe B2 ai sensi della Norma DIN 410
2
- rivestimento isolante in strati concentrici di polietilene reticolato espanso a cellule chiuse PE-X, guaina corrugata esterna di
protezione in polietilene nero alta densità PE-H
D
- applicazione principale: riscaldamento mandata e ritorno, acqua potabile fredda, acqua calda sanitario
- le lunghezze indicate sono le massime disponibili per ogni rotolo standar
d
- taglio su misur
a
R
m
do1
mm
do2
mm
1018147 2x25x2,3-2x25x3,5/175
0,8 175 25 25 25 2,3 3,5 3,5 2,41
200
m
1018148 2x32x2,9-2x25x3,5/175
0,8 175 32 25 25 2,9 3,5 3,5 2,64
200
m
d
o
do3
s1
s2
s3
Codice
Dimensioni
mm
mm
mm
mm
mm
W
kg
Bo
x
Pallet
Conf.
um
1084887 2x25x2,3-25x3,5-20x2,8/175 0,8 175 25 25 20 2,3 3,5 2,8 2,5
1084888 2x32x2,9-25x3,5-20x2,8/175 0,8 175 32 25 20 2,9 3,5 2,8 2,75
1084889 2x32x2,9-32x4,4-20x2,8/175 0,8 175 32 32 20 2,9 4,4 2,8 3
1018149 2x32x2,9-32x4,4-25x3,5/175 0,8 175 32 32 25 2,9 4,4 3,5 2,78
1084891 2x40x3,7-32x4,4-20x2,8/200 1 200 40 32 20 3,7 4,4 2,8 3,5
1084890 2x40x3,7-40x5,5-25x3,5/200 1 200 40 40 25 3,7 5,5 3,5 4
200
m
200
m
200
m
200
m
1044018 2x32x2,9-2x32x4,4/175
0,8 175 32 32 32 2,9 4,4 4,4 2,9
200
m
100
m
100
m
430 | Riscaldamento e raffrescamento | Ecoflex
