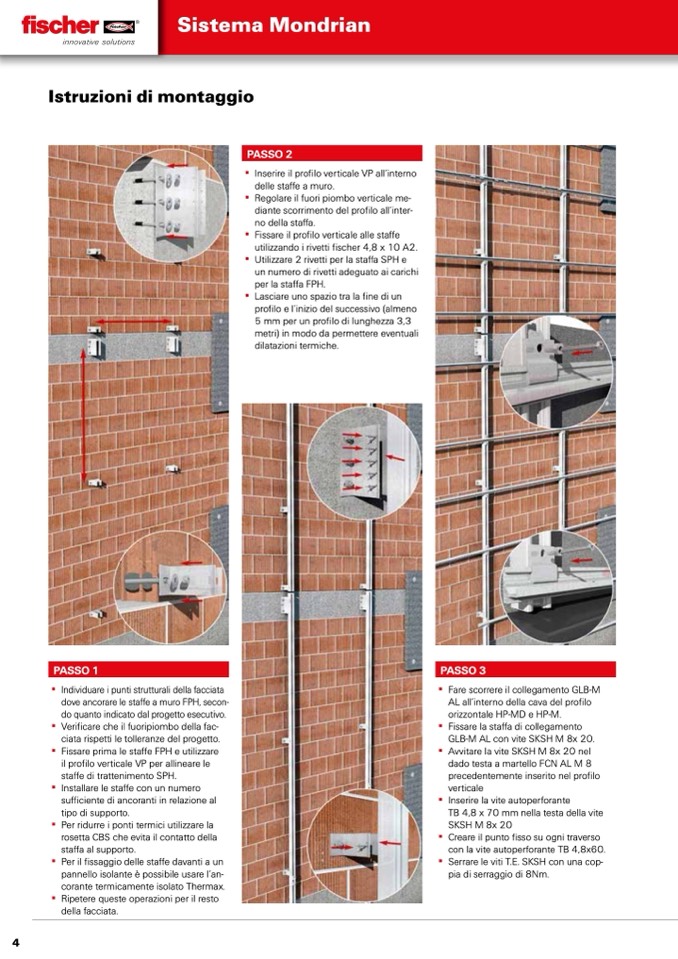

Sistema Mondrian

Istruzioni di montaggio

PASSO 2

4

PASSO 1

▪▪ Individuare▪i▪punti▪strutturali▪della▪facciata▪

dove▪ancorare▪le▪staffe▪a▪muro▪FPH,▪secon-

do▪quanto▪indicato▪dal▪progetto▪esecutivo.

▪▪ Verificare▪che▪il▪fuoripiombo▪della▪fac-

ciata▪rispetti▪le▪tolleranze▪del▪progetto.

▪▪ Fissare▪prima▪le▪staffe▪FPH▪e▪utilizzare▪

il▪profilo▪verticale▪VP▪per▪allineare▪le▪

staffe▪di▪trattenimento▪SPH.

▪▪ Installare▪le▪staffe▪con▪un▪numero▪

sufficiente▪di▪ancoranti▪in▪relazione▪al▪

tipo▪di▪supporto.

▪▪ Per▪ridurre▪i▪ponti▪termici▪utilizzare▪la▪

rosetta▪CBS▪che▪evita▪il▪contatto▪della▪

staffa▪al▪supporto.

▪▪ Per▪il▪fissaggio▪delle▪staffe▪davanti▪a▪un▪

pannello▪isolante▪è▪possibile▪usare▪l’an-

corante▪termicamente▪isolato▪Thermax.▪

▪▪ Ripetere▪queste▪operazioni▪per▪il▪resto▪

PASSO 3

della▪facciata.

▪▪

▪▪

▪▪

▪▪

▪▪

Inserire▪il▪profilo▪verticale▪VP▪all’interno▪

delle▪staffe▪a▪muro.

Regolare▪il▪fuori▪piombo▪verticale▪me-

diante▪scorrimento▪del▪profilo▪all’inter-

no▪della▪staffa.

Fissare▪il▪profilo▪verticale▪alle▪staffe▪

utilizzando▪i▪rivetti▪fischer▪4,8▪x▪10▪A2.

Utilizzare▪2▪rivetti▪per▪la▪staffa▪SPH▪e▪

un▪numero▪di▪rivetti▪adeguato▪ai▪carichi▪

per▪la▪staffa▪FPH.▪

Lasciare▪uno▪spazio▪tra▪la▪fine▪di▪un▪

profilo▪e▪l’inizio▪del▪successivo▪(almeno▪

5▪mm▪per▪un▪profilo▪di▪lunghezza▪3,3▪

metri)▪in▪modo▪da▪permettere▪eventuali▪

dilatazioni▪termiche.

▪▪

▪▪

▪▪

▪▪

▪▪

▪▪

Fare▪scorrere▪il▪collegamento▪GLB-M▪

AL▪all’interno▪della▪cava▪del▪profilo▪

orizzontale▪HP-MD▪e▪HP-M.▪

Fissare▪la▪staffa▪di▪collegamento▪

GLB-M▪AL▪con▪vite▪SKSH▪M 8x 20.

Avvitare▪la▪vite▪SKSH M 8x 20▪nel▪

dado▪testa▪a▪martello▪FCN AL M 8▪

precedentemente▪inserito▪nel▪profilo▪

verticale

Inserire▪la▪vite▪autoperforante▪

TB 4,8 x 70▪mm▪nella▪testa▪della▪vite▪

SKSH M 8x 20

Creare▪il▪punto▪fisso▪su▪ogni▪traverso▪

con▪la▪vite▪autoperforante▪TB▪4,8x60.

▪Serrare▪le▪viti▪T.E.▪SKSH▪con▪una▪cop-

pia▪di▪serraggio▪di▪8Nm.
