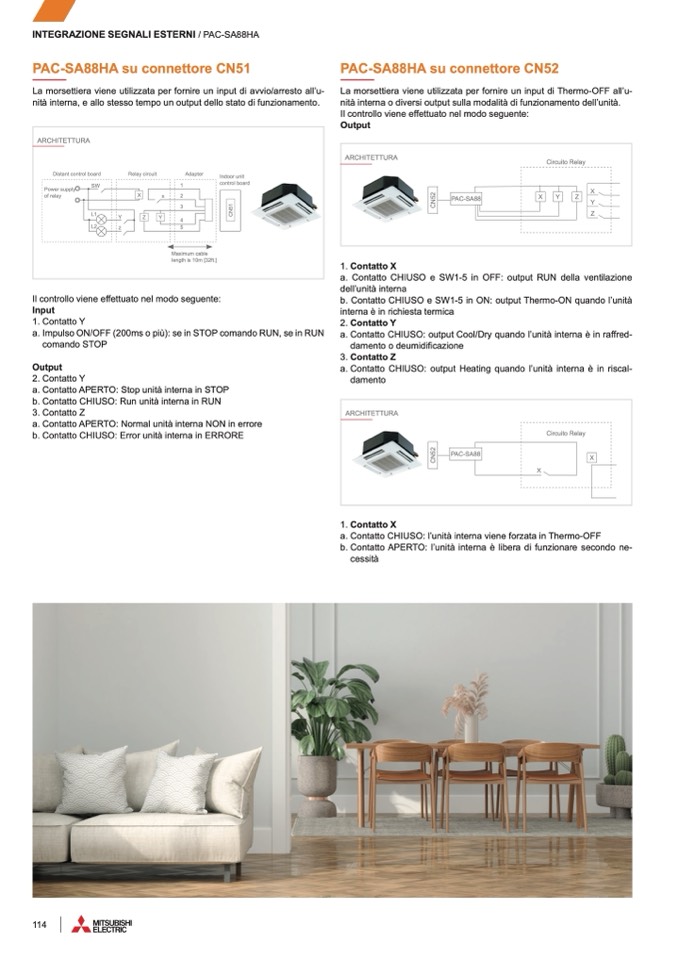

INTEGRAZIONE SEGNALI ESTERNI / PAC-SA88HA

PAC-SA88HA su connettore CN51

La morsettiera viene utilizzata per fornire un input di avvio/arresto all’u-

nità interna, e allo stesso tempo un output dello stato di funzionamento.

Il controllo viene effettuato nel modo seguente:

Input

1. Contatto Y

a. Impulso ON/OFF (200ms o più): se in STOP comando RUN, se in RUN

comando STOP

Output

2. Contatto Y

a. Contatto APERTO: Stop unità interna in STOP

b. Contatto CHIUSO: Run unit

à interna in RUN

3. Contatto Z

a. Contatto APERTO: Normal unit

à interna NON in errore

b. Contatto CHIUSO: Error unità interna in ERRORE

PAC-SA88HA su connettore CN52

La morsettiera viene utilizzata per fornire un input di Thermo-OFF all’u-

nit

à interna o diversi output sulla modalit

à di funzionamento dell’unità.

Il controllo viene effettuato nel modo seguente:

Output

1. Contatto X

a. Contatto CHIUSO e SW1-5 in OFF: output RUN della ventilazione

dell’unit

à interna

b. Contatto CHIUSO e SW1-5 in ON: output Thermo-ON quando l’unità

interna

è in richiesta termica

2. Contatto Y

a. Contatto CHIUSO: output Cool/Dry quando l’unit

à interna è in raffred-

damento o deumidi

ficazione

3. Contatto Z

a. Contatto CHIUSO: output Heating quando l’unità interna

è in riscal-

damento

1. Contatto X

a. Contatto CHIUSO: l’unit

à interna viene forzata in Thermo-OFF

b. Contatto APERTO: l’unit

à interna

è libera di funzionare secondo ne-

cessit

à

ARCHITETTURA

Distant control board

Relay circuit

Adapter

Indoor unit

control board

1

2

3

Maximum cable

length is 10m [32ft.]

Power supply

of relay

SW

L1

L2

X

x

Y

Z

Y

z

C

N

5

1

4

5

ARCHITETTURA

Circuito Relay

PAC-SA88

X

Y

Z

X

Y

Z

C

N

5

2

ARCHITETTURA

PAC-SA88

X

Circuito Relay

X

C

N

5

2
