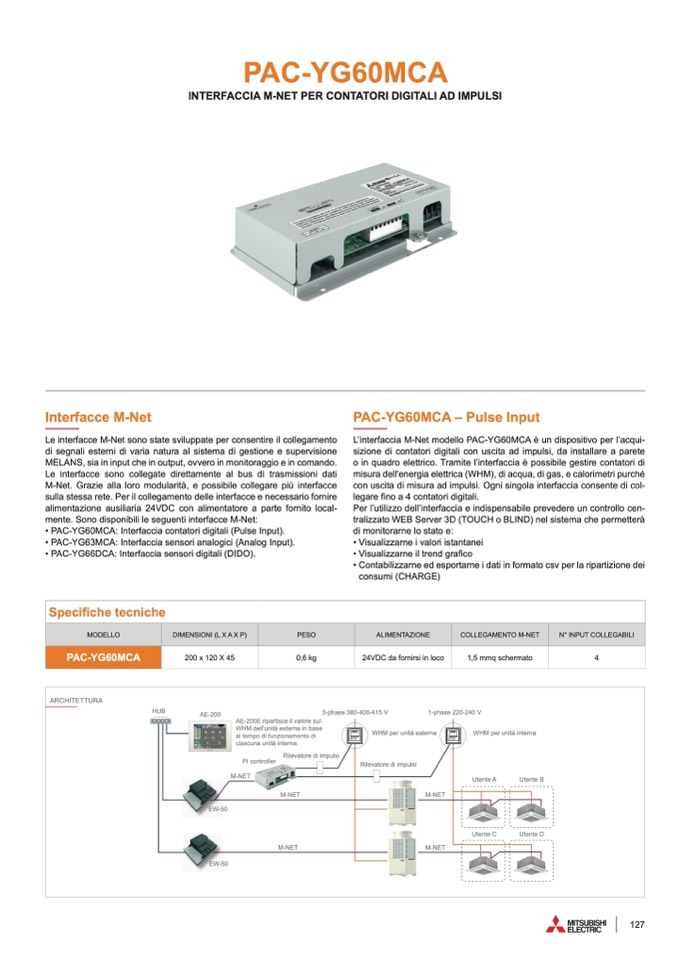

PAC-YG60MCA
INTERFACCIA M-NET PER CONTATORI DIGITALI AD IMPULSI
The PI controller counts pulses from a power meter,
gas meter, water meter, and calorimeter.
Combining the use of the AE-200E/AE-50E/EW-50E
allows for calculating the charges for each unit and
performing peak cut (e.g., demand control) operation.
The meters can be monitored on the AE-200E/AE-
50E LCD.
PAC-YG60MCA – Pulse Input
L’interfaccia M-Net modello PAC-YG60MCA
è un dispositivo per l’acqui-
sizione di contatori digitali con uscita ad impulsi, da installare a parete
o in quadro elettrico. Tramite l’interfaccia è possibile gestire contatori di
misura dell'energia elettrica (WHM), di acqua, di gas, e calorimetri purché
con uscita di misura ad impulsi. Ogni singola interfaccia consente di col-
legare
fino a 4 contatori digitali.
Per l’utilizzo dell’interfaccia e indispensabile prevedere un controllo cen-
tralizzato WEB Server 3D (TOUCH o BLIND) nel sistema che permetter
à
di monitorarne lo stato e:
• Visualizzarne i valori istantanei
• Visualizzarne il trend gra
fico
• Contabilizzarne ed esportarne i dati in formato csv per la ripartizione dei
consumi (CHARGE)
24VDC da fornirsi in loco
1,5 mmq schermato
4
Interfacce M-Net
Le interfacce M-Net sono state sviluppate per consentire il collegamento
di segnali esterni di varia natura al sistema di gestione e supervisione
MELANS, sia in input che in output, ovvero in monitoraggio e in comando.
Le interfacce sono collegate direttamente al bus di trasmissioni dati
M-Net. Grazie alla loro modularità, e possibile collegare pi
ù interfacce
sulla stessa rete. Per il collegamento delle interfacce e necessario fornire
alimentazione ausiliaria 24VDC con alimentatore a parte fornito local-
mente. Sono disponibili le seguenti interfacce M-Net:
• PAC-YG60MCA: Interfaccia contatori digitali (Pulse Input).
• PAC-YG63MCA: Interfaccia sensori analogici (Analog Input).
• PAC-YG66DCA: Interfaccia sensori digitali (DIDO).
Specifiche tecniche
MODELLO
DIMENSIONI (L X A X P)
200 x 120 X 45
0,6 kg
PESO
ALIMENTAZIONE
COLLEGAMENTO M-NET
N° INPUT COLLEGABILI
PAC-YG60MCA
ARCHITETTURA
HUB
AE-200
EW-50
EW-50
3-phase 380-400-415 V
1-phase 220-240 V
AE-200E ripartisce il valore sul
WHM dell'unità esterna in base
al tempo di funzionamento di
ciascuna unit
à interna.
WHM per unit
à esterna
Rilevatore di impulsi
M-NET
M-NET
WHM per unit
à interna
PI controller
M-NET
Rilevatore di impulsi
M-NET
M-NET
Utente A
Utente C
Utente B
Utente D
