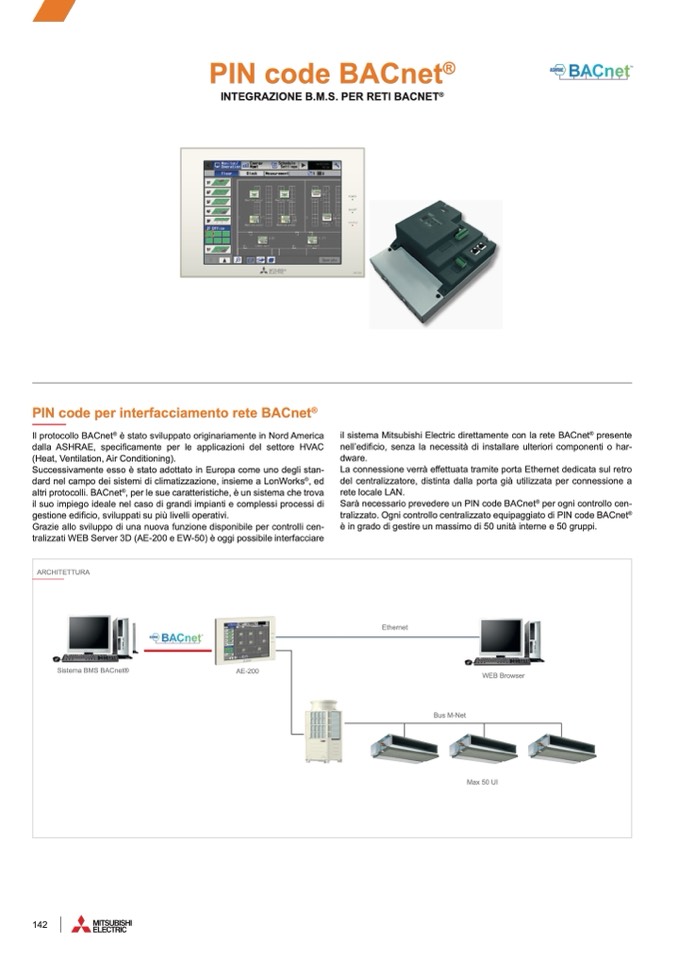

PIN code BACnet

®

INTEGRAZIONE B.M.S. PER RETI BACNET

®

PIN code per interfacciamento rete BACnet

®

Il protocollo BACnet

®

è stato sviluppato originariamente in Nord America

dalla ASHRAE, speci

ficamente per le applicazioni del settore HVAC

(Heat, Ventilation, Air Conditioning).

Successivamente esso

è stato adottato in Europa come uno degli stan-

dard nel campo dei sistemi di climatizzazione, insieme a LonWorks

®

, ed

altri protocolli. BACnet

®

, per le sue caratteristiche, è un sistema che trova

il suo impiego ideale nel caso di grandi impianti e complessi processi di

gestione edificio, sviluppati su più livelli operativi.

Grazie allo sviluppo di una nuova funzione disponibile per controlli cen-

tralizzati WEB Server 3D (AE-200 e EW-50)

è oggi possibile interfacciare

il sistema Mitsubishi Electric direttamente con la rete BACnet

®

presente

nell’edi

ficio, senza la necessità di installare ulteriori componenti o har-

dware.

La connessione verr

à effettuata tramite porta Ethernet dedicata sul retro

del centralizzatore, distinta dalla porta gi

à utilizzata per connessione a

rete locale LAN.

Sar

à necessario prevedere un PIN code BACnet

®

per ogni controllo cen-

tralizzato. Ogni controllo centralizzato equipaggiato di PIN code BACnet

®

è in grado di gestire un massimo di 50 unit

à interne e 50 gruppi.

ARCHITETTURA

Sistema BMS BACnet®

Ethernet

AE-200

WEB Browser

Max 50 UI

Bus M-Net

142
