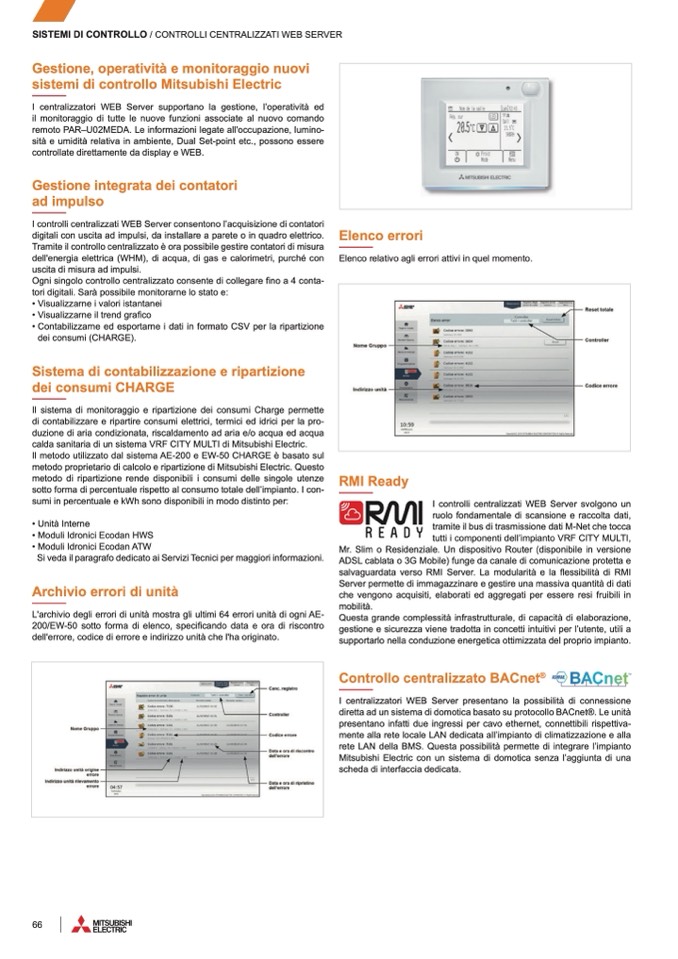

SISTEMI DI CONTROLLO / CONTROLLI CENTRALIZZATI WEB SERVER

Gestione, operatività e monitoraggio nuovi

sistemi di controllo Mitsubishi Electric

I centralizzatori WEB Server supportano la gestione, l’operativit

à ed

il monitoraggio di tutte le nuove funzioni associate al nuovo comando

remoto PAR–U02MEDA. Le informazioni legate all'occupazione, lumino-

sità e umidità relativa in ambiente, Dual Set-point etc., possono essere

controllate direttamente da display e WEB.

Gestione integrata dei contatori

ad impulso

I controlli centralizzati WEB Server consentono l’acquisizione di contatori

digitali con uscita ad impulsi, da installare a parete o in quadro elettrico.

Tramite il controllo centralizzato è ora possibile gestire contatori di misura

dell'energia elettrica (WHM), di acqua, di gas e calorimetri, purch

é con

uscita di misura ad impulsi.

Ogni singolo controllo centralizzato consente di collegare fino a 4 conta-

tori digitali. Sar

à possibile monitorarne lo stato e:

• Visualizzarne i valori istantanei

• Visualizzarne il trend gra

fico

• Contabilizzarne ed esportarne i dati in formato CSV per la ripartizione

dei consumi (CHARGE).

Sistema di contabilizzazione e ripartizione

dei consumi CHARGE

Il sistema di monitoraggio e ripartizione dei consumi Charge permette

di contabilizzare e ripartire consumi elettrici, termici ed idrici per la pro-

duzione di aria condizionata, riscaldamento ad aria e/o acqua ed acqua

calda sanitaria di un sistema VRF CITY MULTI di Mitsubishi Electric.

Il metodo utilizzato dal sistema AE-200 e EW-50 CHARGE

è basato sul

metodo proprietario di calcolo e ripartizione di Mitsubishi Electric. Questo

metodo di ripartizione rende disponibili i consumi delle singole utenze

sotto forma di percentuale rispetto al consumo totale dell’impianto. I con-

sumi in percentuale e kWh sono disponibili in modo distinto per:

• Unit

à Interne

• Moduli Idronici Ecodan HWS

• Moduli Idronici Ecodan ATW

Si veda il paragrafo dedicato ai Servizi Tecnici per maggiori informazioni.

Archivio errori di unità

L'archivio degli errori di unità mostra gli ultimi 64 errori unit

à di ogni AE-

200/EW-50 sotto forma di elenco, speci

ficando data e ora di riscontro

dell'errore, codice di errore e indirizzo unità che l'ha originato.

Elenco errori

Elenco relativo agli errori attivi in quel momento.

RMI Ready

I controlli centralizzati WEB Server svolgono un

ruolo fondamentale di scansione e raccolta dati,

tramite il bus di trasmissione dati M-Net che tocca

tutti i componenti dell’impianto VRF CITY MULTI,

Mr. Slim o Residenziale. Un dispositivo Router (disponibile in versione

ADSL cablata o 3G Mobile) funge da canale di comunicazione protetta e

salvaguardata verso RMI Server. La modularit

à e la flessibilit

à di RMI

Server permette di immagazzinare e gestire una massiva quantit

à di dati

che vengono acquisiti, elaborati ed aggregati per essere resi fruibili in

mobilit

à.

Questa grande complessit

à infrastrutturale, di capacità di elaborazione,

gestione e sicurezza viene tradotta in concetti intuitivi per l’utente, utili a

supportarlo nella conduzione energetica ottimizzata del proprio impianto.

Controllo centralizzato BACnet

®

I centralizzatori WEB Server presentano la possibilit

à di connessione

diretta ad un sistema di domotica basato su protocollo BACnet®. Le unità

presentano infatti due ingressi per cavo ethernet, connettibili rispettiva-

mente alla rete locale LAN dedicata all’impianto di climatizzazione e alla

rete LAN della BMS. Questa possibilit

à permette di integrare l’impianto

Mitsubishi Electric con un sistema di domotica senza l’aggiunta di una

scheda di interfaccia dedicata.
