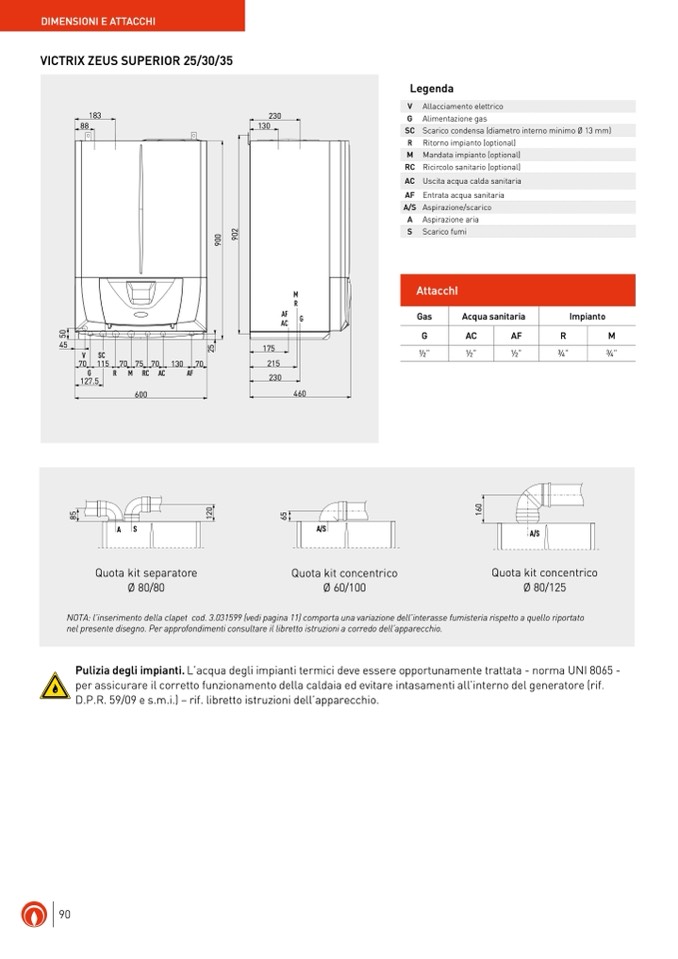

DIMENSIONI E ATTACCHI

VICTRIX ZEUS SUPERIOR 25/30/35

183

88

230

130

Legenda

V Allacciamento elettrico

G Alimentazione gas

SC Scarico condensa (diametro interno minimo Ø 13 mm)

R Ritorno impianto (optional)

M Mandata impianto (optional)

RC Ricircolo sanitario (optional)

AC Uscita acqua calda sanitaria

AF Entrata acqua sanitaria

A/S Aspirazione/scarico

A Aspirazione aria

S Scarico fumi

AttacchI

Gas

Acqua sanitaria

G

AC

AF

R

M

1⁄2”

1⁄2”

1⁄2”

3⁄4”

3⁄4”

45

175

215

230

90

V

SC

70 115 707570 130 70

G

R M RC AC

AF

127.5

600

460

A

S

A/S

A/S

Quota kit concentrico

Ø 80/125

Quota kit separatore

Quota kit concentrico

Ø 80/80

Ø 60/100

M

R

AF

AC

G

Impianto

8

5

1

2

0

2

5

9

0

0

9

0

2

6

5

1

6

0

5

0

NOTA: l’inserimento della clapet cod. 3.031599 (vedi pagina 11) comporta una variazione dell’interasse fumisteria rispetto a quello riportato

nel presente disegno. Per approfondimenti consultare il libretto istruzioni a corredo dell’apparecchio.

Pulizia degli impianti. L’acqua degli impianti termici deve essere opportunamente trattata - norma UNI 8065 -

per assicurare il corretto funzionamento della caldaia ed evitare intasamenti all’interno del generatore (rif.

D.P.R. 59/09 e s.m.i.) – rif. libretto istruzioni dell’apparecchio.
