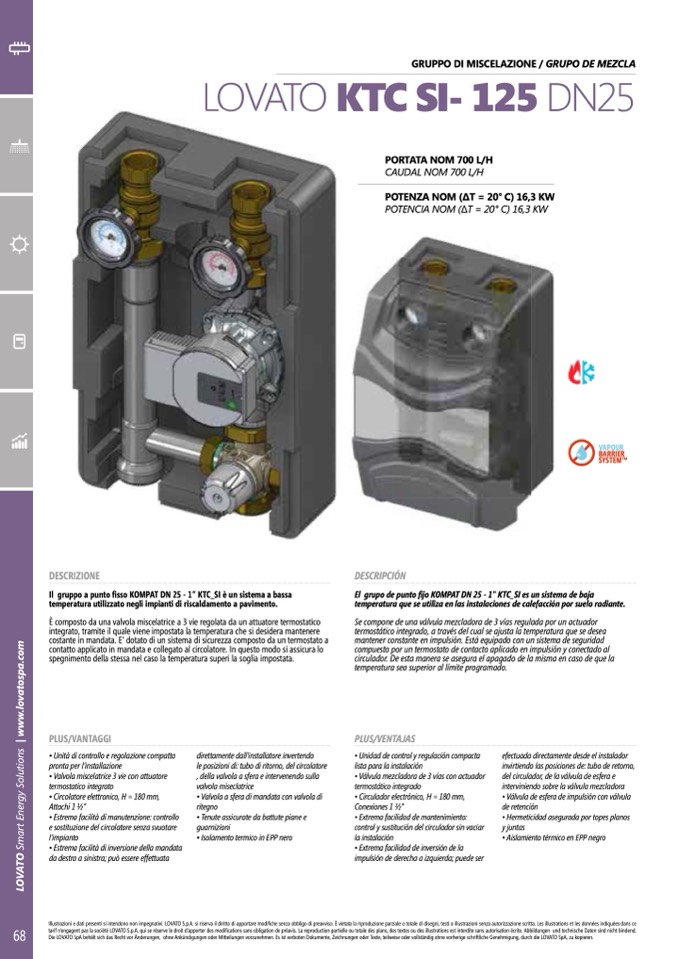

GRUPPO DI MISCELAZIONE / GRUPO DE MEZCLA
LOVATO KTC SI- 125 DN25
PORTATA NOM 700 L/H
CAUDAL NOM 700 L/H
POTENZA NOM (ΔT = 20° C) 16,3 KW
POTENCIA NOM (Δ
DESCRIPCIÓN
l gruo de unto fio MT TC es un sistema de baa
temperatura que se utiliza en las instalaciones de calefacción por suelo radiante.
Se compone de una válvula mezcladora de 3 vías regulada por un actuador
termosttico integrado, a tras del cual se austa la temeratura que se desea
mantener constante en impulsión. Está equipado con un sistema de seguridad
compuesto por un termostato de contacto aplicado en impulsión y conectado al
circulador. De esta manera se asegura el apagado de la misma en caso de que la
temperatura sea superior al límite programado.
DESCRIZIONE
Il gruppo a punto fisso KOMPAT DN 25 - 1” KTC_SI è un sistema a bassa
temperatura utilizzato negli impianti di riscaldamento a pavimento.
È composto da una valvola miscelatrice a 3 vie regolata da un attuatore termostatico
integrato, tramite il quale viene impostata la temperatura che si desidera mantenere
costante in mandata. E’ dotato di un sistema di sicurezza composto da un termostato a
contatto applicato in mandata e collegato al circolatore. In questo modo si assicura lo
spegnimento della stessa nel caso la temperatura superi la soglia impostata.
VAPOUR
BARRIER
SYSTEMTM
PLUS/VANTAGGI
• Unità di controllo e regolazione compatta
pronta per l’installazione
• Valvola miscelatrice 3 vie con attuatore
termostatico integrato
• Circolatore elettronico, H = 180 mm,
ttaci
• Estrema facilità di manutenzione: controllo
e sostituzione del circolatore senza svuotare
l’impianto
• Estrema facilità di inversione della mandata
da destra a sinistra u essere effettuata
direttamente dall’installatore invertendo
le posizioni di: tubo di ritorno, del circolatore
, della valvola a sfera e intervenendo sulla
valvola miseclatrice
• Valvola a sfera di mandata con valvola di
ritegno
• Tenute assicurate da battute piane e
guarnizioni
• Isolamento termico in EPP nero
PLUS/VENTAJAS
• Unidad de control y regulación compacta
lista para la instalación
• Válvula mezcladora de 3 vías con actuador
termostático integrado
• Circulador electrónico, H = 180 mm,
oneiones
• Extrema facilidad de mantenimiento:
control y sustitución del circulador sin vaciar
la instalación
• Extrema facilidad de inversión de la
imulsión de dereca a iquierda uede ser
efectuada directamente desde el instalador
invirtiendo las posiciones de: tubo de retorno,
del circulador, de la válvula de esfera e
interviniendo sobre la válvula mezcladora
• Válvula de esfera de impulsión con válvula
de retención
• Hermeticidad asegurada por topes planos
untas
islamiento trmico en PP negro
