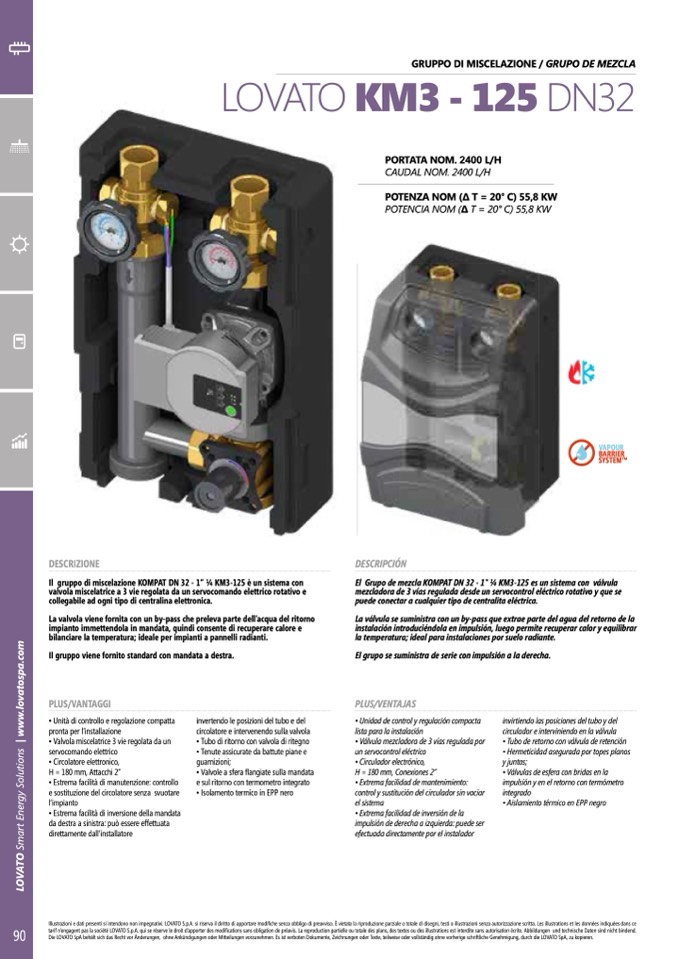

GRUPPO DI MISCELAZIONE / GRUPO DE MEZCLA
LOVATO KM3 - 125 DN32
PORTATA NOM. 2400 L/H
POTENZA NOM (Δ T = 20° C) 55,8 KW
POTENCIA NOM (Δ
DESCRIPCIÓN
El Grupo de mezcla KOMPAT DN 32 - 1" 1⁄4 KM3-125 es un sistema con válvula
mezcladora de 3 vías regulada desde un servocontrol eléctrico rotativo y que se
puede conectar a cualquier tipo de centralita eléctrica.
a lula se suministra con un bass ue etrae arte del agua del retorno de la
instalación introduciéndola en impulsión, luego permite recuperar calor y equilibrar
la temperatura; ideal para instalaciones por suelo radiante.
El grupo se suministra de serie con impulsión a la derecha.
DESCRIZIONE
Il gruppo di miscelazione KOMPAT DN 32 - 1” 1⁄4 KM3-125 è un sistema con
valvola miscelatrice a 3 vie regolata da un servocomando elettrico rotativo e
collegabile ad ogni tipo di centralina elettronica.
La valvola viene fornita con un by-pass che preleva parte dell’acqua del ritorno
impianto immettendola in mandata, quindi consente di recuperare calore e
bilanciare la temperatura; ideale per impianti a pannelli radianti.
Il gruppo viene fornito standard con mandata a destra.
VAPOUR
BARRIER
SYSTEMTM
PLUS/VANTAGGI
• Unità di controllo e regolazione compatta
pronta per l’installazione
• Valvola miscelatrice 3 vie regolata da un
servocomando elettrico
• Circolatore elettronico,
0 mm ttacci 2
strema acilit di manutenzione controllo
e sostituzione del circolatore senza svuotare
l’impianto
strema acilit di inversione della mandata
da destra a sinistra pu essere eettuata
direttamente dall’installatore
invertendo le posizioni del tubo e del
circolatore e intervenendo sulla valvola
• Tubo di ritorno con valvola di ritegno
• Tenute assicurate da battute piane e
guarnizioni
alvole a sera angiate sulla mandata
e sul ritorno con termometro integrato
• Isolamento termico in EPP nero
PLUS/VENTAJAS
• Unidad de control y regulación compacta
lista para la instalación
• Válvula mezcladora de 3 vías regulada por
un serocontrol elctrico
• Circulador electrónico,
H = 180 mm, Conexiones 2”
• Extrema facilidad de mantenimiento:
control y sustitución del circulador sin vaciar
el sistema
• Extrema facilidad de inversión de la
impulsión de derecha a izquierda: puede ser
efectuada directamente por el instalador
invirtiendo las posiciones del tubo y del
circulador e interviniendo en la válvula
• Tubo de retorno con válvula de retención
• Hermeticidad asegurada por topes planos
untas
• Válvulas de esfera con bridas en la
impulsión y en el retorno con termómetro
integrado
islamiento trmico en PP negro
