CONTROLLO DELLA TEMPERATURA PER OGNI ESIGENZA

87

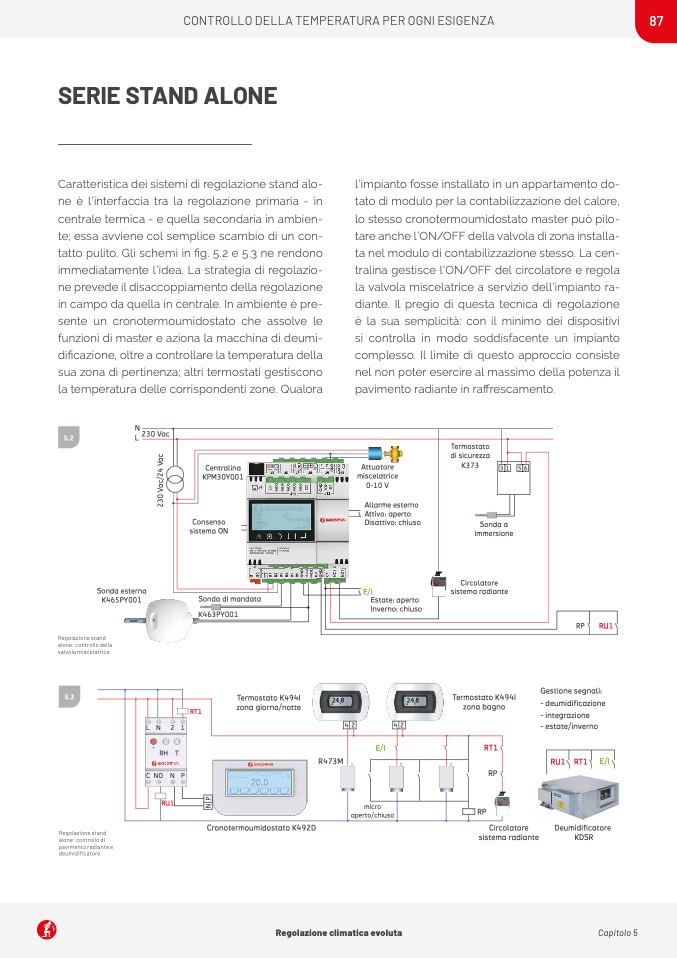

SERIE STAND ALONE

Caratteristica dei sistemi di regolazione stand alo-

ne è l’interfaccia tra la regolazione primaria - in

centrale termica - e quella secondaria in ambien-

te; essa avviene col semplice scambio di un con-

tatto pulito. Gli schemi in fig. 5.2 e 5.3 ne rendono

immediatamente l’idea. La strategia di regolazio-

ne prevede il disaccoppiamento della regolazione

in campo da quella in centrale. In ambiente è pre-

sente un cronotermoumidostato che assolve le

funzioni di master e aziona la macchina di deumi-

dificazione, oltre a controllare la temperatura della

sua zona di pertinenza; altri termostati gestiscono

la temperatura delle corrispondenti zone. Qualora

l’impianto fosse installato in un appartamento do-

tato di modulo per la contabilizzazione del calore,

lo stesso cronotermoumidostato master può pilo-

tare anche l’ON/OFF della valvola di zona installa-

ta nel modulo di contabilizzazione stesso. La cen-

tralina gestisce l’ON/OFF del circolatore e regola

la valvola miscelatrice a servizio dell’impianto ra-

diante. Il pregio di questa tecnica di regolazione

è la sua semplicità: con il minimo dei dispositivi

si controlla in modo soddisfacente un impianto

complesso. Il limite di questo approccio consiste

nel non poter esercire al massimo della potenza il

pavimento radiante in raffrescamento.

N

230 Vac

5.2

L

Termostato

di sicurezza

K373

Sonda a

immersione

Circolatore

sistema radiante

Termostato K494I

zona bagno

RT1

RP

Centralina

KPM30Y001

Consenso

sistema ON

Attuatore

miscelatrice

0-10 V

Allarme esterno

Attivo: aperto

Disattivo: chiuso

E/I

Estate: aperto

Inverno: chiuso

31 56

Sonda esterna

K465PY001

Sonda di mandata

K463PY001

Regolazione stand

alone: controllo della

valvola miscelatrice

5.3

Regolazione stand

alone: controllo di

pavimento radiante e

deumidificatore

Termostato K494I

24.8

zona giorno/notte

24.8

RP

RU1

Gestione segnali:

- deumidificazione

- integrazione

-estate/inverno

RU1 RT1 E/I

Deumidificatore

KDSR

RT1

L N 2 1

RH T

C NO N P

RU1

42

42

E/I

R473M

micro

aperto/chiuso

RP

sistema radiante

Cronotermoumidostato K492D

Circolatore

Regolazione climatica evoluta
