Comandi ed unità di Controllo e regolazione Serie mB - Serie CariSma

|

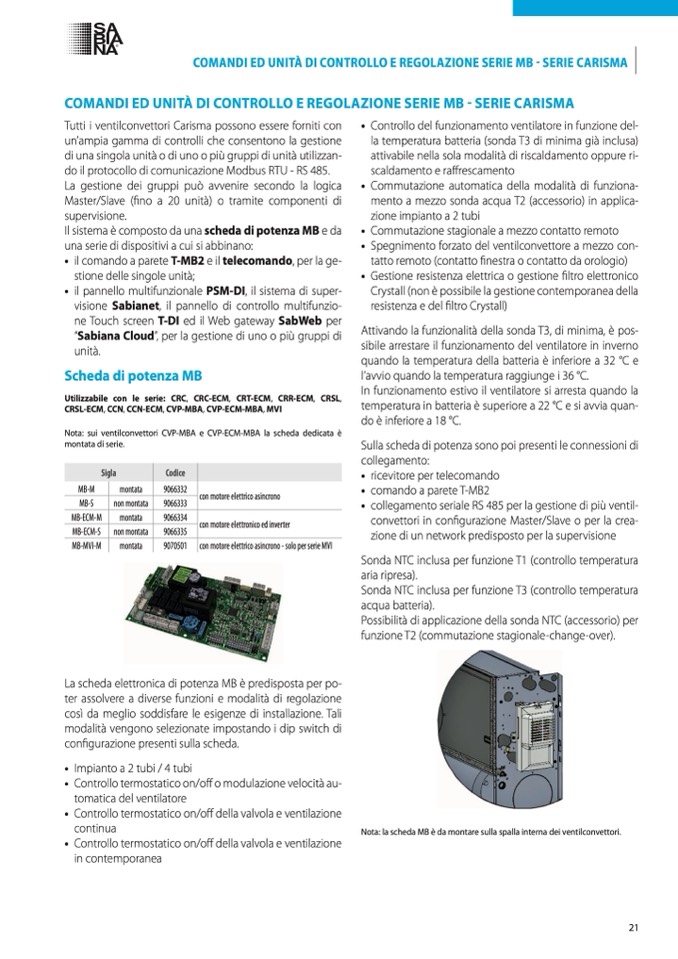

COMANDI ED UNITÀ DI CONTROLLO E REGOLAZIONE SERIE MB - SERIE CARISMA

Tutti i ventilconvettori Carisma possono essere forniti con

un’ampia gamma di controlli che consentono la gestione

di una singola unit

à o di uno o più gruppi di unità utilizzan-

do il protocollo di comunicazione Modbus RTU - RS 485.

La gestione dei gruppi pu

ò avvenire secondo la logica

Master/Slave (

fino a 20 unità) o tramite componenti di

supervisione.

Il sistema

è composto da una scheda di potenza MB e da

una serie di dispositivi a cui si abbinano:

• il comando a parete T-MB2 e il telecomando, per la ge-

stione delle singole unit

à;

• il pannello multifunzionale PSM-DI, il sistema di super-

visione Sabianet, il pannello di controllo multifunzio-

ne Touch screen T-DI ed il Web gateway SabWeb per

“Sabiana Cloud”, per la gestione di uno o pi

ù gruppi di

unit

à.

Scheda di potenza MB

Utilizzabile con le serie: CRC, CRC-ECM, CRT-ECM, CRR-ECM, CRSL,

CRSL-ECM, CCN, CCN-ECM, CVP-MBA, CVP-ECM-MBA, MVI

Nota: sui ventilconvettori CVP-MBA e CVP-ECM-MBA la scheda dedicata

è

montata di serie.

• Controllo del funzionamento ventilatore in funzione del-

la temperatura batteria (sonda T3 di minima gi

à inclusa)

attivabile nella sola modalit

à di riscaldamento oppure ri-

scaldamento e ra

ffrescamento

• Commutazione automatica della modalità di funziona-

mento a mezzo sonda acqua T2 (accessorio) in applica-

zione impianto a 2 tubi

• Commutazione stagionale a mezzo contatto remoto

• Spegnimento forzato del ventilconvettore a mezzo con-

tatto remoto (contatto

finestra o contatto da orologio)

• Gestione resistenza elettrica o gestione filtro elettronico

Crystall (non

è possibile la gestione contemporanea della

resistenza e del

filtro Crystall)

Attivando la funzionalità della sonda T3, di minima,

è pos-

sibile arrestare il funzionamento del ventilatore in inverno

quando la temperatura della batteria è inferiore a 32 °C e

l’avvio quando la temperatura raggiunge i 36 °C.

In funzionamento estivo il ventilatore si arresta quando la

temperatura in batteria è superiore a 22 °C e si avvia quan-

do è inferiore a 18 °C.

Sulla scheda di potenza sono poi presenti le connessioni di

collegamento:

• ricevitore per telecomando

• comando a parete T-MB2

• collegamento seriale RS 485 per la gestione di pi

ù ventil-

convettori in con

figurazione Master/Slave o per la crea-

zione di un network predisposto per la supervisione

Sonda NTC inclusa per funzione T1 (controllo temperatura

aria ripresa).

Sonda NTC inclusa per funzione T3 (controllo temperatura

acqua batteria).

Possibilit

à di applicazione della sonda NTC (accessorio) per

funzione T2 (commutazione stagionale-change-over).

Nota: la scheda MB è da montare sulla spalla interna dei ventilconvettori.

Sigla

Codice

MB-M

MB-S

MB-ECM-M

MB-ECM-S

MB-MVI-M

montata

non montata

montata

non montata

montata

9066332

9066333

9066334

con motore elettronico ed inverter

9066335

9070501 con motore elettrico asincrono - solo per serie MVI

con motore elettrico asincrono

Comandi ed unità di Controllo e regolazione Serie mB - Serie CariSma

|

COMANDI ED UNITÀ DI CONTROLLO E REGOLAZIONE SERIE MB - SERIE CARISMA

Tutti i ventilconvettori Carisma possono essere forniti con

un’ampia gamma di controlli che consentono la gestione

di una singola unit

à o di uno o più gruppi di unità utilizzan-

do il protocollo di comunicazione Modbus RTU - RS 485.

La gestione dei gruppi pu

ò avvenire secondo la logica

Master/Slave (

fino a 20 unità) o tramite componenti di

supervisione.

Il sistema

è composto da una scheda di potenza MB e da

una serie di dispositivi a cui si abbinano:

• il comando a parete T-MB2 e il telecomando, per la ge-

stione delle singole unit

à;

• il pannello multifunzionale PSM-DI, il sistema di super-

visione Sabianet, il pannello di controllo multifunzio-

ne Touch screen T-DI ed il Web gateway SabWeb per

“Sabiana Cloud”, per la gestione di uno o pi

ù gruppi di

unit

à.

Scheda di potenza MB

• Controllo del funzionamento ventilatore in funzione del-

la temperatura batteria (sonda T3 di minima gi

à inclusa)

attivabile nella sola modalit

à di riscaldamento oppure ri-

scaldamento e ra

ffrescamento

• Commutazione automatica della modalità di funziona-

mento a mezzo sonda acqua T2 (accessorio) in applica-

zione impianto a 2 tubi

• Commutazione stagionale a mezzo contatto remoto

• Spegnimento forzato del ventilconvettore a mezzo con-

tatto remoto (contatto

finestra o contatto da orologio)

• Gestione resistenza elettrica o gestione filtro elettronico

Crystall (non

è possibile la gestione contemporanea della

resistenza e del

filtro Crystall)

Attivando la funzionalità della sonda T3, di minima,

è pos-

sibile arrestare il funzionamento del ventilatore in inverno

quando la temperatura della batteria è inferiore a 32 °C e

l’avvio quando la temperatura raggiunge i 36 °C.

In funzionamento estivo il ventilatore si arresta quando la

temperatura in batteria è superiore a 22 °C e si avvia quan-

do è inferiore a 18 °C.

Sulla scheda di potenza sono poi presenti le connessioni di

collegamento:

• ricevitore per telecomando

• comando a parete T-MB2

• collegamento seriale RS 485 per la gestione di pi

ù ventil-

convettori in con

figurazione Master/Slave o per la crea-

zione di un network predisposto per la supervisione

Sonda NTC inclusa per funzione T1 (controllo temperatura

aria ripresa).

Sonda NTC inclusa per funzione T3 (controllo temperatura

acqua batteria).

Possibilit

à di applicazione della sonda NTC (accessorio) per

funzione T2 (commutazione stagionale-change-over).

La scheda elettronica di potenza MB

è predisposta per po-

ter assolvere a diverse funzioni e modalit

à di regolazione

così da meglio soddisfare le esigenze di installazione. Tali

modalit

à vengono selezionate impostando i dip switch di

con

figurazione presenti sulla scheda.

• Impianto a 2 tubi / 4 tubi
