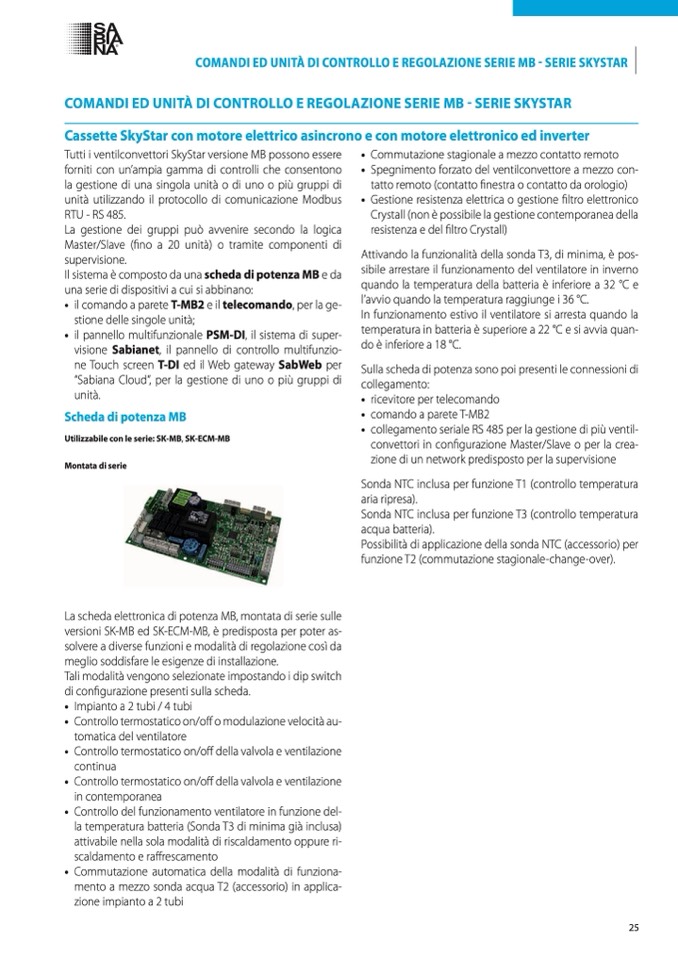

COMANDI ED UNITÀ DI CONTROLLO E REGOLAZIONE SERIE MB - SERIE SKYSTAR
Cassette SkyStar con motore elettrico asincrono e con motore elettronico ed inverter
Tutti i ventilconvettori SkyStar versione MB possono essere
forniti con un’ampia gamma di controlli che consentono
la gestione di una singola unit
à o di uno o più gruppi di
unit
à utilizzando il protocollo di comunicazione Modbus
RTU - RS 485.
La gestione dei gruppi pu
ò avvenire secondo la logica
Master/Slave (
fino a 20 unità) o tramite componenti di
supervisione.
Il sistema
è composto da una scheda di potenza MB e da
una serie di dispositivi a cui si abbinano:
• il comando a parete T-MB2 e il telecomando, per la ge-
stione delle singole unit
à;
• il pannello multifunzionale PSM-DI, il sistema di super-
visione Sabianet, il pannello di controllo multifunzio-
ne Touch screen T-DI ed il Web gateway SabWeb per
“Sabiana Cloud”, per la gestione di uno o più gruppi di
unit
à.
Scheda di potenza MB
Utilizzabile con le serie: SK-MB, SK-ECM-MB
Montata di serie
La scheda elettronica di potenza MB, montata di serie sulle
versioni SK-MB ed SK-ECM-MB,
è predisposta per poter as-
solvere a diverse funzioni e modalit
à di regolazione così da
meglio soddisfare le esigenze di installazione.
Tali modalità vengono selezionate impostando i dip switch
di con
figurazione presenti sulla scheda.
• Impianto a 2 tubi / 4 tubi
• Controllo termostatico on/o
ff o modulazione velocità au-
tomatica del ventilatore
• Controllo termostatico on/off della valvola e ventilazione
continua
• Controllo termostatico on/off della valvola e ventilazione
in contemporanea
• Controllo del funzionamento ventilatore in funzione del-
la temperatura batteria (Sonda T3 di minima già inclusa)
attivabile nella sola modalità di riscaldamento oppure ri-
scaldamento e raffrescamento
• Commutazione automatica della modalit
à di funziona-
mento a mezzo sonda acqua T2 (accessorio) in applica-
zione impianto a 2 tubi
• Commutazione stagionale a mezzo contatto remoto
• Spegnimento forzato del ventilconvettore a mezzo con-
tatto remoto (contatto
finestra o contatto da orologio)
• Gestione resistenza elettrica o gestione filtro elettronico
Crystall (non
è possibile la gestione contemporanea della
resistenza e del
filtro Crystall)
Attivando la funzionalità della sonda T3, di minima,
è pos-
sibile arrestare il funzionamento del ventilatore in inverno
quando la temperatura della batteria è inferiore a 32 °C e
l’avvio quando la temperatura raggiunge i 36 °C.
In funzionamento estivo il ventilatore si arresta quando la
temperatura in batteria è superiore a 22 °C e si avvia quan-
do è inferiore a 18 °C.
Sulla scheda di potenza sono poi presenti le connessioni di
collegamento:
• ricevitore per telecomando
• comando a parete T-MB2
• collegamento seriale RS 485 per la gestione di pi
ù ventil-
convettori in con
figurazione Master/Slave o per la crea-
zione di un network predisposto per la supervisione
Sonda NTC inclusa per funzione T1 (controllo temperatura
aria ripresa).
Sonda NTC inclusa per funzione T3 (controllo temperatura
acqua batteria).
Possibilit
à di applicazione della sonda NTC (accessorio) per
funzione T2 (commutazione stagionale-change-over).
