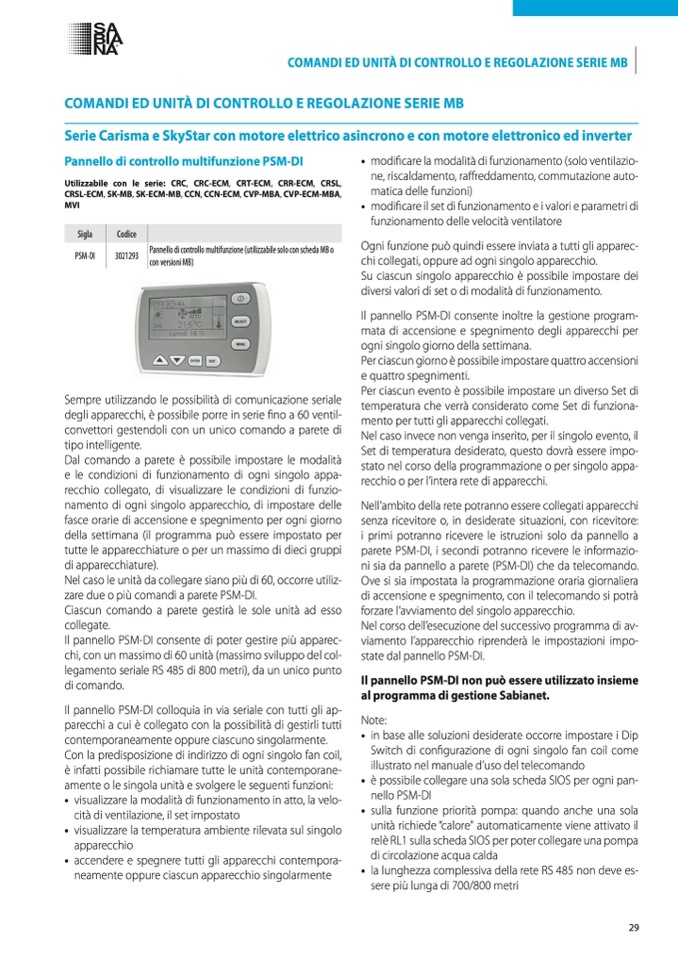

Comandi ed unit
à di Controllo e regolazione Serie mB
|
COMANDI ED UNITÀ DI CONTROLLO E REGOLAZIONE SERIE MB
Serie Carisma e SkyStar con motore elettrico asincrono e con motore elettronico ed inverter
Pannello di controllo multifunzione PSM-DI
Utilizzabile con le serie: CRC, CRC-ECM, CRT-ECM, CRR-ECM, CRSL,
CRSL-ECM, SK-MB, SK-ECM-MB, CCN, CCN-ECM, CVP-MBA, CVP-ECM-MBA,
MVI
• modificare la modalità di funzionamento (solo ventilazio-
ne, riscaldamento, ra
ffreddamento, commutazione auto-
matica delle funzioni)
• modificare il set di funzionamento e i valori e parametri di
funzionamento delle velocit
à ventilatore
Ogni funzione può quindi essere inviata a tutti gli apparec-
chi collegati, oppure ad ogni singolo apparecchio.
Su ciascun singolo apparecchio è possibile impostare dei
diversi valori di set o di modalità di funzionamento.
Il pannello PSM-DI consente inoltre la gestione program-
mata di accensione e spegnimento degli apparecchi per
ogni singolo giorno della settimana.
Per ciascun giorno è possibile impostare quattro accensioni
e quattro spegnimenti.
Per ciascun evento è possibile impostare un diverso Set di
temperatura che verrà considerato come Set di funziona-
mento per tutti gli apparecchi collegati.
Nel caso invece non venga inserito, per il singolo evento, il
Set di temperatura desiderato, questo dovrà essere impo-
stato nel corso della programmazione o per singolo appa-
recchio o per l’intera rete di apparecchi.
Nell’ambito della rete potranno essere collegati apparecchi
senza ricevitore o, in desiderate situazioni, con ricevitore:
i primi potranno ricevere le istruzioni solo da pannello a
parete PSM-DI, i secondi potranno ricevere le informazio-
ni sia da pannello a parete (PSM-DI) che da telecomando.
Ove si sia impostata la programmazione oraria giornaliera
di accensione e spegnimento, con il telecomando si potr
à
forzare l’avviamento del singolo apparecchio.
Nel corso dell’esecuzione del successivo programma di av-
viamento l’apparecchio riprenderà le impostazioni impo-
state dal pannello PSM-DI.
Il pannello PSM-DI non può essere utilizzato insieme
al programma di gestione Sabianet.
Note:
• in base alle soluzioni desiderate occorre impostare i Dip
Switch di configurazione di ogni singolo fan coil come
illustrato nel manuale d’uso del telecomando
• è possibile collegare una sola scheda SIOS per ogni pan-
nello PSM-DI
• sulla funzione priorità pompa: quando anche una sola
unit
à richiede “calore" automaticamente viene attivato il
rel
è RL1 sulla scheda SIOS per poter collegare una pompa
di circolazione acqua calda
• la lunghezza complessiva della rete RS 485 non deve es-
sere pi
ù lunga di 700/800 metri
Sigla
Codice
PSM-DI
3021293
Pannello di controllo multifunzione (utilizzabile solo con scheda MB o
con versioni MB)
Sempre utilizzando le possibilità di comunicazione seriale
degli apparecchi, è possibile porre in serie
fino a 60 ventil-
convettori gestendoli con un unico comando a parete di
tipo intelligente.
Dal comando a parete è possibile impostare le modalit
à
e le condizioni di funzionamento di ogni singolo appa-
recchio collegato, di visualizzare le condizioni di funzio-
namento di ogni singolo apparecchio, di impostare delle
fasce orarie di accensione e spegnimento per ogni giorno
della settimana (il programma può essere impostato per
tutte le apparecchiature o per un massimo di dieci gruppi
di apparecchiature).
Nel caso le unità da collegare siano più di 60, occorre utiliz-
zare due o pi
ù comandi a parete PSM-DI.
Ciascun comando a parete gestirà le sole unit
à ad esso
collegate.
Il pannello PSM-DI consente di poter gestire pi
ù apparec-
chi, con un massimo di 60 unit
à (massimo sviluppo del col-
legamento seriale RS 485 di 800 metri), da un unico punto
di comando.
Il pannello PSM-DI colloquia in via seriale con tutti gli ap-
parecchi a cui è collegato con la possibilit
à di gestirli tutti
contemporaneamente oppure ciascuno singolarmente.
Con la predisposizione di indirizzo di ogni singolo fan coil,
è infatti possibile richiamare tutte le unit
à contemporane-
amente o le singola unit
à e svolgere le seguenti funzioni:
• visualizzare la modalità di funzionamento in atto, la velo-
cit
à di ventilazione, il set impostato
• visualizzare la temperatura ambiente rilevata sul singolo
apparecchio
• accendere e spegnere tutti gli apparecchi contempora-
neamente oppure ciascun apparecchio singolarmente
