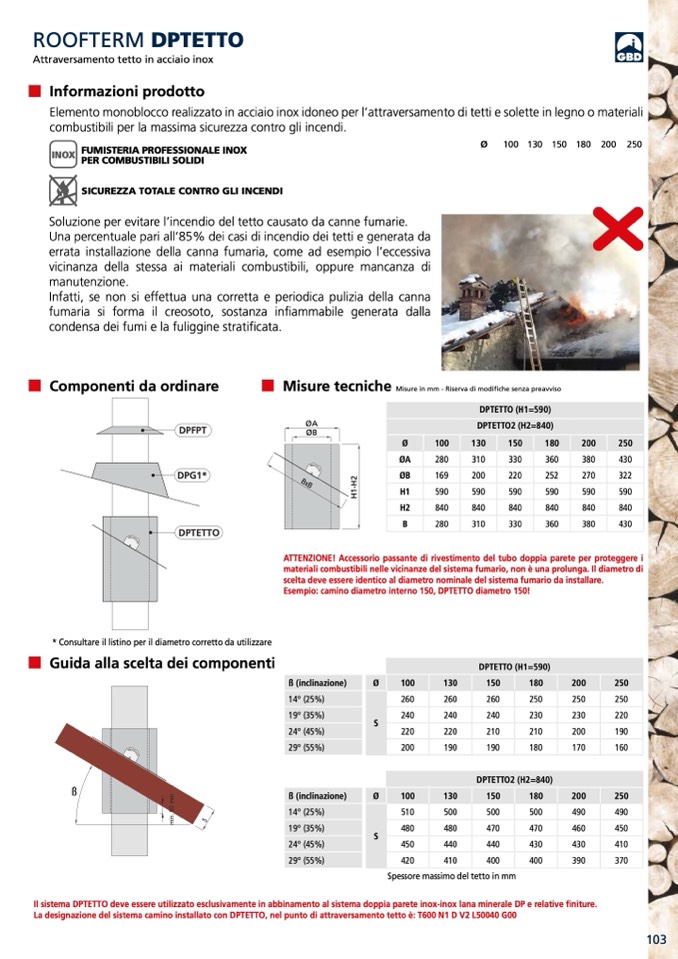

ROOFTERM DPTETTO
Attraversamento tetto in acciaio inox
Informazioni prodotto
Elemento monoblocco realizzato in acciaio inox idoneo per l’attraversamento di tetti e solette in legno o materiali
combustibili per la massima sicurezza contro gli incendi.
INOX
FUMISTERIAPROFESSIONALEINOX
PER COMBUSTIBILI SOLIDI
SICUREZZA TOTALE CONTRO GLI INCENDI
Soluzione per evitare l’incendio del tetto causato da canne fumarie.
Una percentuale pari all’85% dei casi di incendio dei tetti e generata da
errata installazione della canna fumaria, come ad esempio l’eccessiva
vicinanza della stessa ai materiali combustibili, oppure mancanza di
manutenzione.
Infatti, se non si effettua una corretta e periodica pulizia della canna
fumaria si forma il creosoto, sostanza infiammabile generata dalla
condensa dei fumi e la fuliggine stratificata.
Ø
100 130 150 180 200 250
Componenti da ordinare
DPFPT
DPG1*
DPTETTO
* Consultare il listino per il diametro corretto da utilizzare
Guida alla scelta dei componenti
ß
Misure tecniche
Misure in mm - Riserva di modifiche senza preavviso
DPTETTO (H1=590)
DPTETTO2 (H2=840)
Ø
100
130
150
180
200
250
ØA
280
310
330
360
380
430
ØB
169
200
220
252
270
322
H1
590
590
590
590
590
590
H2
840
840
840
840
840
840
B
280
310
330
360
380
430
ØA
ØA
ØB
ØB
ATTENZIONE! Accessorio passante di rivestimento del tubo doppia parete per proteggere i
materiali combustibili nelle vicinanze del sistema fumario, non è una prolunga. Il diametro di
scelta deve essere identico al diametro nominale del sistema fumario da installare.
Esempio: camino diametro interno 150, DPTETTO diametro 150!
DPTETTO (H1=590)
ß (inclinazione)
Ø
100
130
150
180
200
250
14° (25%)
260
260
260
250
250
250
19° (35%)
S
240
240
240
230
230
220
24° (45%)
220
220
210
210
200
190
29° (55%)
200
190
190
180
170
160
DPTETTO2 (H2=840)
ß (inclinazione)
Ø
100
130
150
180
200
250
14° (25%)
510
500
500
500
490
490
19° (35%)
S
480
480
470
470
460
450
24° (45%)
450
440
440
430
430
410
29° (55%)
420
410
400
400
390
370
Il sistema DPTETTO deve essere utilizzato esclusivamente in abbinamento al sistema doppia parete inox-inox lana minerale DP e relative finiture.
La designazione del sistema camino installato con DPTETTO, nel punto di attraversamento tetto è: T600 N1 D V2 L50040 G00
Spessore massimo del tetto in mm
103
BxB
ß
S
m
i
n
.
5
0
m
m
H
1
-
H
2
