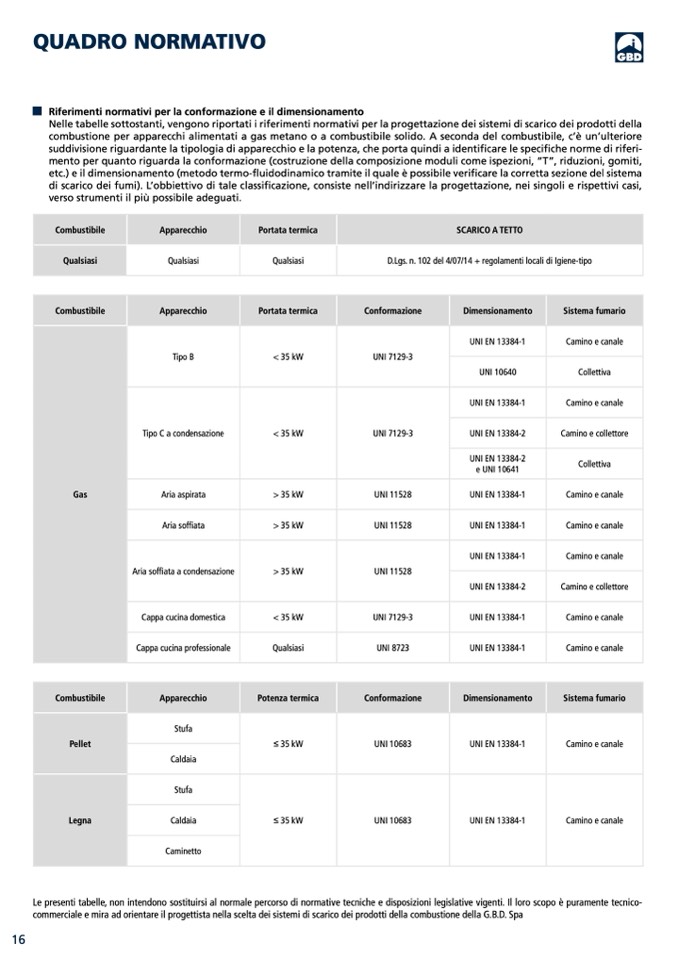

QUADRO NORMATIVO

Riferimenti normativi per la conformazione e il dimensionamento

Nelle tabelle sottostanti, vengono riportati i riferimenti normativi per la progettazione dei sistemi di scarico dei prodotti della

combustione per apparecchi alimentati a gas metano o a combustibile solido. A seconda del combustibile, c’è un’ulteriore

suddivisione riguardante la tipologia di apparecchio e la potenza, che porta quindi a identificare le specifiche norme di riferi-

mento per quanto riguarda la conformazione (costruzione della composizione moduli come ispezioni, “T”, riduzioni, gomiti,

etc.) e il dimensionamento (metodo termo-fluidodinamico tramite il quale è possibile verificare la corretta sezione del sistema

di scarico dei fumi). L’obbiettivo di tale classificazione, consiste nell’indirizzare la progettazione, nei singoli e rispettivi casi,

verso strumenti il più possibile adeguati.

Combustibile

Apparecchio

Portata termica

SCARICO A TETTO

Qualsiasi

Qualsiasi

Qualsiasi

D.Lgs. n. 102 del 4/07/14 + regolamenti locali di Igiene-tipo

Combustibile

Apparecchio

Portata termica

Conformazione

Dimensionamento

Sistema fumario

Gas

Tipo B

< 35 kW

UNI 7129-3

UNI EN 13384-1

Camino e canale

UNI 10640

Collettiva

Tipo C a condensazione

< 35 kW

UNI 7129-3

UNI EN 13384-1

Camino e canale

UNI EN 13384-2

Camino e collettore

UNI EN 13384-2

e UNI 10641

Collettiva

Aria aspirata

> 35 kW

UNI 11528

UNI EN 13384-1

Camino e canale

Aria soffiata

> 35 kW

UNI 11528

UNI EN 13384-1

Camino e canale

Aria soffiata a condensazione

> 35 kW

UNI 11528

UNI EN 13384-1

Camino e canale

UNI EN 13384-2

Camino e collettore

Cappa cucina domestica

< 35 kW

UNI 7129-3

UNI EN 13384-1

Camino e canale

Cappa cucina professionale

Qualsiasi

UNI 8723

UNI EN 13384-1

Camino e canale

Combustibile

Apparecchio

Potenza termica

Conformazione

Dimensionamento

Sistema fumario

Pellet

Stufa

≤ 35 kW

UNI 10683

UNI EN 13384-1

Camino e canale

Caldaia

Legna

Stufa

≤ 35 kW

UNI 10683

UNI EN 13384-1

Camino e canale

Caldaia

Caminetto

16

Le presenti tabelle, non intendono sostituirsi al normale percorso di normative tecniche e disposizioni legislative vigenti. Il loro scopo è puramente tecnico-

commerciale e mira ad orientare il progettista nella scelta dei sistemi di scarico dei prodotti della combustione della G.B.D. Spa
