Codice di identificazione unico del prodotto-tipo: sistema camino monoparete inox PL con fascia di sicurezza - UNI EN 1856-1:2009

Designazioni: 1 sistema camino installato con guarnizione, 2 sistema camino installato con guarnizione Ø60÷250, 3-4-5 sistema camino installato senza guarnizione

1

2

3

4

5

La distanza da materiale combustibile si applica fino al diametro 300 mm. Per gli altri diametri consultare la tabella al punto 6. Lo spessore della parete interna si applica fino al diametro 200 mm.

Per gli altri spessori consultare la tabella in “Specifica del materiale”.

T200

P1

W

V2

L50

040

O

50

T400

N1

D

V2

L50

040

O

100

T600

N1

D

V2

L50

040

G

150

T200

H1

W

V2

L50

040

O

50

T400

N1

D

V2

L50

040

G

150

Usi previsti: sistema idoneo all’evacuazione dei prodotti della combustione di generatori di calore funzionanti con qualsiasi tipo di combustibile per intubamento di camini

esistenti o installazione interna in generale.

Fabbricante: G.B.D. Spa Via Monte Rosa, 23 22079 Villa Guardia (CO) I Tel.: 031.563736 Fax: 031.563505 www.gbd.it info@gbd.it

Sistema di valutazione e verifica della costanza della prestazione del prodotto da costruzione: sistema 2+

Norma armonizzata: UNI EN 1856-1:2009

Prestazioni dichiarate

Caratteristiche essenziali

Prestazione secondo specifica tecnica armonizzata UNI EN 1856-1:2009

Prestazione termica in normali

condizioni di funzionamento

Designazione 1-2

T200

Funzionamento con una temperatura nominale dei fumi minore di 200 °C

Designazione 3-4

T400

Funzionamento con una temperatura nominale dei fumi minore di 400 °C

Designazione 5

T600

Funzionamento con una temperatura nominale dei fumi minore di 600 °C

Tenuta ai gas e portata

di dispersione

Designazione 1

P1

Funzionamento con pressione negativa e positiva fino a 200 Pa - perdita ammessa minore di 0,006 l/sm

2

Designazione 2

H1

Funzionamento con pressione negativa e positiva fino a 5000 Pa - perdita ammessa minore di 0,006 l/sm

2

Designazione 3÷5

N1

Funzionamento con pressione negativa fino a 40 Pa - perdita ammessa minore di 2,0 l/sm

2

Resistenza alla diffusione del vapore

d’acqua e alla penetrazione di condensa

Designazione 1-2

W

Funzionamento con fumi secchi e umidi

Designazione 3÷5

D

Funzionamento con fumi secchi

Resistenza alla corrosione

Designazione 1÷5

V2

Funzionamento con Gas-GPL-Gasolio-Pellet-Legna

Resistenza al fuoco di fuliggine

Designazione 1-3

O

Non resistente al fuoco di fuliggine

Designazione 4-5

G

Resistente al fuoco di fuliggine - Shock termico a 1000 °C

Resistenza al fuoco

e distanza da

materiale combustibile

Diametro

60

80

100

120

130

150

180

200

250

300

350

Designazione 1-2

*

T200-O50

50=50 mm

75=75 mm

Designazione 3

*

T400-O100

100=100 mm

150=150 mm

Designazione 4

*

T400-G150

150=150 mm

225=225 mm

Designazione 5

*

T600-G150

*Sistema camino testato con ventilazione su tutta la lunghezza e solette aperte

Resistenza termica

Designazione 1÷5

m

2

K/W

0,00

Resistenza al gelo-disgelo

Designazione 1÷5

Soddisfatto secondo UNI EN 1856-1

Resistenza al flusso

Designazione 1÷5

Elementi

Valore medio di rugosità 1 mm

Designazione 1÷5

Raccordi

Secondo UNI EN 13384-1

Designazione 1÷5

Terminali

Resistenza a compressione

Designazione 1÷5

Elementi

Consultare le istruzioni e informazioni sulla sicurezza

Designazione 1÷5

Raccordi

Componenti soggetti al carico del vento

Designazione 1÷5

Resistenza a trazione

Designazione 1÷5

Installazione non verticale

Designazione 1÷5

La prestazione del prodotto sopra identificato è conforme all’insieme delle prestazioni dichiarate. La presente dichiarazione di responsabilità viene emessa, in conformità

al regolamento (UE) n. 305/2011, sotto la sola responsabilità del fabbricante sopra identificato.

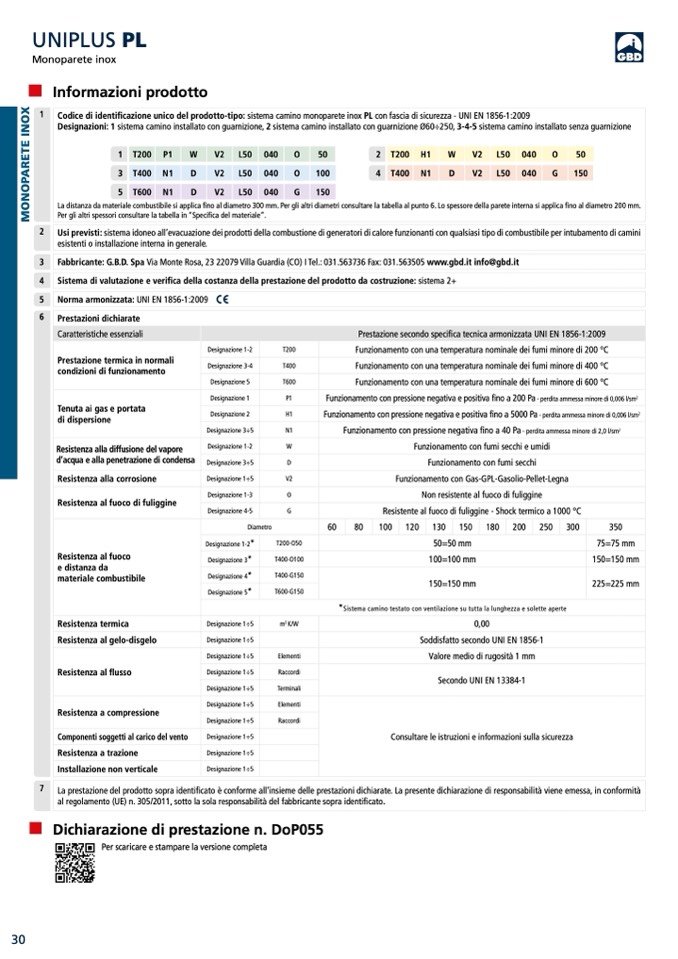

UNIPLUS PL

Monoparete inox

Informazioni prodotto

1

2

3

4

5

6

7

Dichiarazione di prestazione n. DoP055

Per scaricare e stampare la versione completa

30
