Diametro

60

80

100

120

130

150

180

200

250

300

350

Tipologia di altezza-distanza (misure in tabella espresse in metri)

A

con T 87°

50

50

50

50

50

50

40

40

25

25

20

Altezza massima consentita sopra l’elemento a T, modulo di

ispezione e basamento con scarico condensa

con T 45°

17

17

13

13

8

6

6

B

con PLMR

30

30

25

25

15

10

Altezza massima consentita sopra uno o più supporti

C

con PLSR

4

4

4

4

4

4

4

4

3

3

Distanza massima tra le staffe e collari a parete

con PLCP

3

3

3

3

3

3

3

3

3

D

con PLSR

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

Tratto terminale libero dopo l’ultimo staffaggio a parete

con PLCP

1

1

1

1

1

1

1

1

1

T

PL

40

40

40

40

40

30

30

20

20

15

13

Altezza massima consentita in trazione

L

con PLSR

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

Distanza massima tra le staffe o collari a parete con sistema

camino con spostamento o con installazione non verticale

con PLCP

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

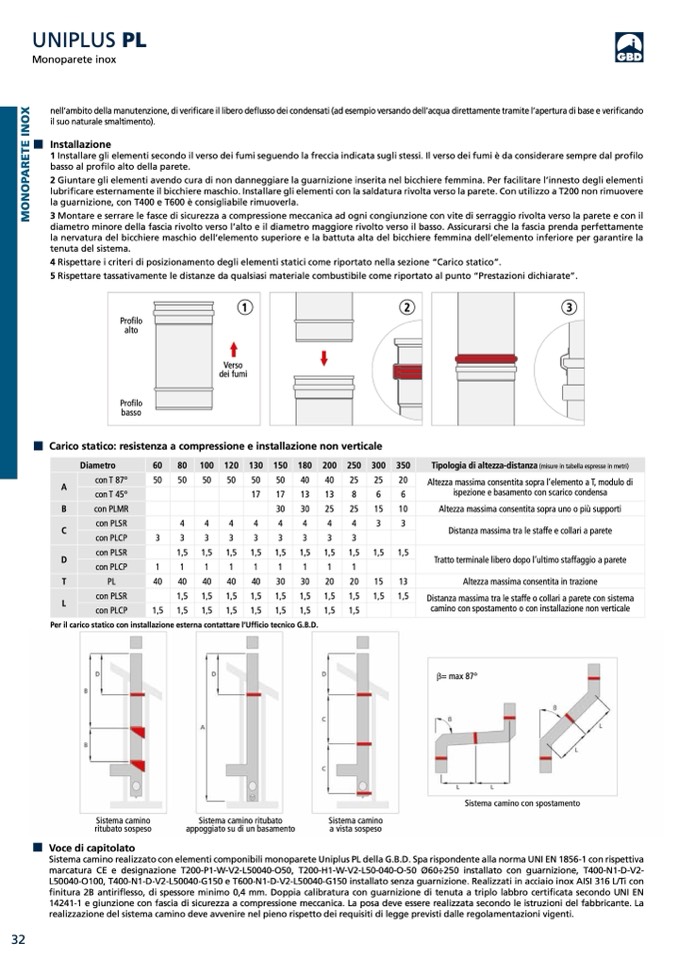

UNIPLUS PL

Monoparete inox

nell’ambito della manutenzione, di verificare il libero deflusso dei condensati (ad esempio versando dell’acqua direttamente tramite l’apertura di base e verificando

il suo naturale smaltimento).

Installazione

1 Installare gli elementi secondo il verso dei fumi seguendo la freccia indicata sugli stessi. Il verso dei fumi è da considerare sempre dal profilo

basso al profilo alto della parete.

2 Giuntare gli elementi avendo cura di non danneggiare la guarnizione inserita nel bicchiere femmina. Per facilitare l’innesto degli elementi

lubrificare esternamente il bicchiere maschio. Installare gli elementi con la saldatura rivolta verso la parete. Con utilizzo a T200 non rimuovere

la guarnizione, con T400 e T600 è consigliabile rimuoverla.

3 Montare e serrare le fasce di sicurezza a compressione meccanica ad ogni congiunzione con vite di serraggio rivolta verso la parete e con il

diametro minore della fascia rivolto verso l’alto e il diametro maggiore rivolto verso il basso. Assicurarsi che la fascia prenda perfettamente

la nervatura del bicchiere maschio dell’elemento superiore e la battuta alta del bicchiere femmina dell’elemento inferiore per garantire la

tenuta del sistema.

4 Rispettare i criteri di posizionamento degli elementi statici come riportato nella sezione “Carico statico”.

5 Rispettare tassativamente le distanze da qualsiasi materiale combustibile come riportato al punto “Prestazioni dichiarate”.

Profilo

alto

Profilo

basso

Verso

dei fumi

Carico statico: resistenza a compressione e installazione non verticale

1

2

3

32

Per il carico statico con installazione esterna contattare l’Ufficio tecnico G.B.D.

Sistema camino

Sistema camino ritubato

ritubato sospeso

appoggiato su di un basamento

Voce di capitolato

Sistema camino

a vista sospeso

β= max 87°

Sistema camino con spostamento

Sistema camino realizzato con elementi componibili monoparete Uniplus PL della G.B.D. Spa rispondente alla norma UNI EN 1856-1 con rispettiva

marcatura CE e designazione T200-P1-W-V2-L50040-O50, T200-H1-W-V2-L50-040-O-50 Ø60÷250 installato con guarnizione, T400-N1-D-V2-

L50040-O100, T400-N1-D-V2-L50040-G150 e T600-N1-D-V2-L50040-G150 installato senza guarnizione. Realizzati in acciaio inox AISI 316 L/Ti con

finitura 2B antiriflesso, di spessore minimo 0,4 mm. Doppia calibratura con guarnizione di tenuta a triplo labbro certificata secondo UNI EN

14241-1 e giunzione con fascia di sicurezza a compressione meccanica. La posa deve essere realizzata secondo le istruzioni del fabbricante. La

realizzazione del sistema camino deve avvenire nel pieno rispetto dei requisiti di legge previsti dalle regolamentazioni vigenti.
