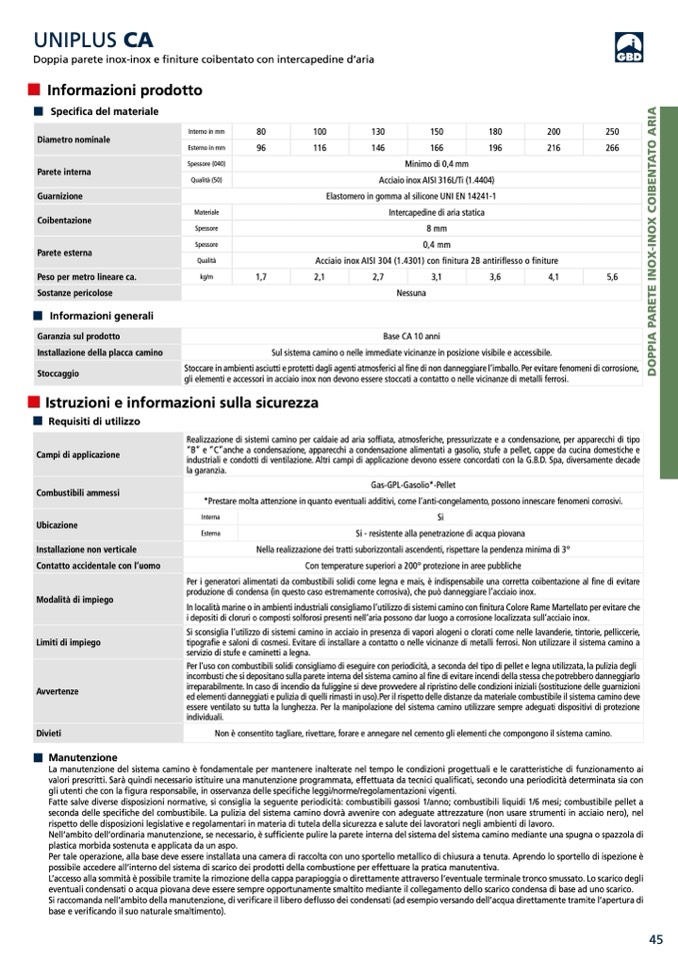

UNIPLUS CA

Doppia parete inox-inox e finiture coibentato con intercapedine d’aria

Informazioni prodotto

Specifica del materiale

Diametro nominale

Interno in mm

80

100

130

150

180

200

250

Esterno in mm

96

116

146

166

196

216

266

Parete interna

Spessore (040)

Minimo di 0,4 mm

Qualità (50)

Acciaio inox AISI 316L/Ti (1.4404)

Guarnizione

Elastomero in gomma al silicone UNI EN 14241-1

Coibentazione

Materiale

Intercapedine di aria statica

Spessore

8 mm

Parete esterna

Spessore

0,4 mm

Qualità

Acciaio inox AISI 304 (1.4301) con finitura 2B antiriflesso o finiture

Peso per metro lineare ca.

kg/m

1,7

2,1

2,7

3,1

3,6

4,1

5,6

Sostanze pericolose

Nessuna

Informazioni generali

Istruzioni e informazioni sulla sicurezza

Requisiti di utilizzo

Garanzia sul prodotto

Base CA 10 anni

Installazione della placca camino

Sul sistema camino o nelle immediate vicinanze in posizione visibile e accessibile.

Stoccaggio

Stoccare in ambienti asciutti e protetti dagli agenti atmosferici al fine di non danneggiare l’imballo. Per evitare fenomeni di corrosione,

gli elementi e accessori in acciaio inox non devono essere stoccati a contatto o nelle vicinanze di metalli ferrosi.

Campi di applicazione

Realizzazione di sistemi camino per caldaie ad aria soffiata, atmosferiche, pressurizzate e a condensazione, per apparecchi di tipo

“B” e “C”anche a condensazione, apparecchi a condensazione alimentati a gasolio, stufe a pellet, cappe da cucina domestiche e

industriali e condotti di ventilazione. Altri campi di applicazione devono essere concordati con la G.B.D. Spa, diversamente decade

la garanzia.

Combustibili ammessi

Gas-GPL-Gasolio*-Pellet

*Prestare molta attenzione in quanto eventuali additivi, come l’anti-congelamento, possono innescare fenomeni corrosivi.

Ubicazione

Interna

Si

Esterna

Si - resistente alla penetrazione di acqua piovana

Installazione non verticale

Nella realizzazione dei tratti suborizzontali ascendenti, rispettare la pendenza minima di 3°

Contatto accidentale con l’uomo

Con temperature superiori a 200° protezione in aree pubbliche

Modalità di impiego

Per i generatori alimentati da combustibili solidi come legna e mais, è indispensabile una corretta coibentazione al fine di evitare

produzione di condensa (in questo caso estremamente corrosiva), che può danneggiare l’acciaio inox.

In località marine o in ambienti industriali consigliamo l’utilizzo di sistemi camino con finitura Colore Rame Martellato per evitare che

i depositi di cloruri o composti solforosi presenti nell’aria possono dar luogo a corrosione localizzata sull’acciaio inox.

Limiti di impiego

Si sconsiglia l’utilizzo di sistemi camino in acciaio in presenza di vapori alogeni o clorati come nelle lavanderie, tintorie, pelliccerie,

tipografie e saloni di cosmesi. Evitare di installare a contatto o nelle vicinanze di metalli ferrosi. Non utilizzare il sistema camino a

servizio di stufe e caminetti a legna.

Avvertenze

Per l’uso con combustibili solidi consigliamo di eseguire con periodicità, a seconda del tipo di pellet e legna utilizzata, la pulizia degli

incombusti che si depositano sulla parete interna del sistema camino al fine di evitare incendi della stessa che potrebbero danneggiarlo

irreparabilmente. In caso di incendio da fuliggine si deve provvedere al ripristino delle condizioni iniziali (sostituzione delle guarnizioni

ed elementi danneggiati e pulizia di quelli rimasti in uso).Per il rispetto delle distanze da materiale combustibile il sistema camino deve

essere ventilato su tutta la lunghezza. Per la manipolazione del sistema camino utilizzare sempre adeguati dispositivi di protezione

individuali.

Divieti

Non è consentito tagliare, rivettare, forare e annegare nel cemento gli elementi che compongono il sistema camino.

Manutenzione

La manutenzione del sistema camino è fondamentale per mantenere inalterate nel tempo le condizioni progettuali e le caratteristiche di funzionamento ai

valori prescritti. Sarà quindi necessario istituire una manutenzione programmata, effettuata da tecnici qualificati, secondo una periodicità determinata sia con

gli utenti che con la figura responsabile, in osservanza delle specifiche leggi/norme/regolamentazioni vigenti.

Fatte salve diverse disposizioni normative, si consiglia la seguente periodicità: combustibili gassosi 1/anno; combustibili liquidi 1/6 mesi; combustibile pellet a

seconda delle specifiche del combustibile. La pulizia del sistema camino dovrà avvenire con adeguate attrezzature (non usare strumenti in acciaio nero), nel

rispetto delle disposizioni legislative e regolamentari in materia di tutela della sicurezza e salute dei lavoratori negli ambienti di lavoro.

Nell’ambito dell’ordinaria manutenzione, se necessario,

è sufficiente pulire la parete interna del sistema del sistema camino mediante una spugna o spazzola di

plastica morbida sostenuta e applicata da un aspo.

Per tale operazione, alla base deve essere installata una camera di raccolta con uno sportello metallico di chiusura a tenuta. Aprendo lo sportello di ispezione è

possibile accedere all’interno del sistema di scarico dei prodotti della combustione per effettuare la pratica manutentiva.

L’accesso alla sommità è possibile tramite la rimozione della cappa parapioggia o direttamente attraverso l’eventuale terminale tronco smussato. Lo scarico degli

eventuali condensati o acqua piovana deve essere sempre opportunamente smaltito mediante il collegamento dello scarico condensa di base ad uno scarico.

Si raccomanda nell’ambito della manutenzione, di verificare il libero deflusso dei condensati (ad esempio versando dell’acqua direttamente tramite l’apertura di

base e verificando il suo naturale smaltimento).
