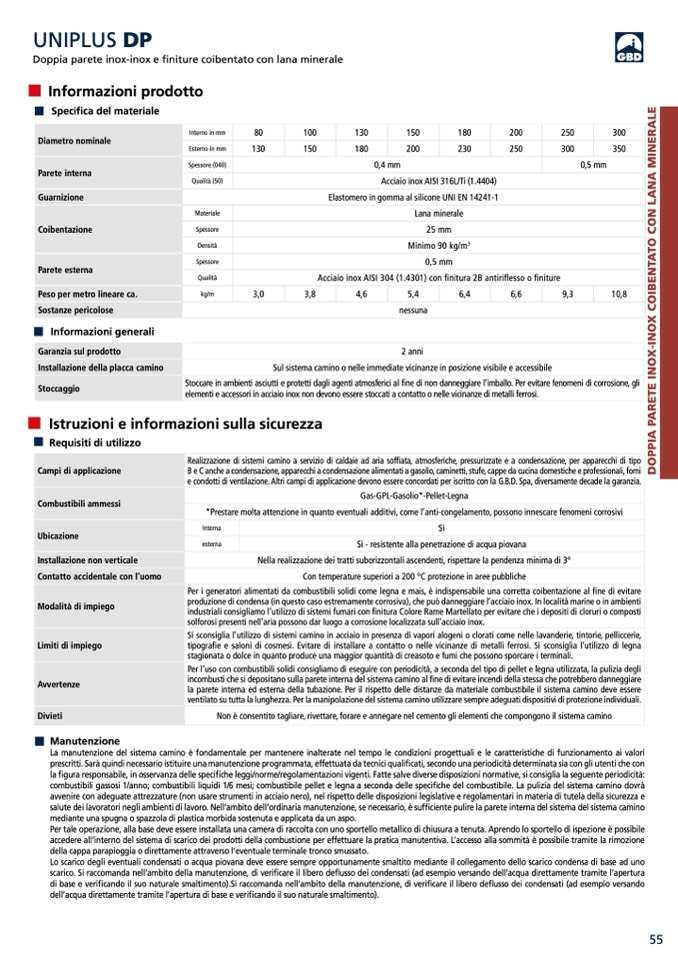

UNIPLUS DP
Doppia parete inox-inox e finiture coibentato con lana minerale
Informazioni prodotto
Specifica del materiale
Diametro nominale
Interno in mm
80
100
130
150
180
200
250
300
Esterno in mm
130
150
180
200
230
250
300
350
Parete interna
Spessore (040)
0,4 mm
0,5 mm
Qualità (50)
Acciaio inox AISI 316L/Ti (1.4404)
Guarnizione
Elastomero in gomma al silicone UNI EN 14241-1
Coibentazione
Materiale
Lana minerale
Spessore
25 mm
Densità
Minimo 90 kg/m
3
Parete esterna
Spessore
0,5 mm
Qualità
Acciaio inox AISI 304 (1.4301) con finitura 2B antiriflesso o finiture
Peso per metro lineare ca.
kg/m
3,0
3,8
4,6
5,4
6,4
6,6
9,3
10,8
Sostanze pericolose
nessuna
Informazioni generali
Istruzioni e informazioni sulla sicurezza
Requisiti di utilizzo
Garanzia sul prodotto
2 anni
Installazione della placca camino
Sul sistema camino o nelle immediate vicinanze in posizione visibile e accessibile
Stoccaggio
Stoccare in ambienti asciutti e protetti dagli agenti atmosferici al fine di non danneggiare l’imballo. Per evitare fenomeni di corrosione, gli
elementi e accessori in acciaio inox non devono essere stoccati a contatto o nelle vicinanze di metalli ferrosi.
Campi di applicazione
Realizzazione di sistemi camino a servizio di caldaie ad aria soffiata, atmosferiche, pressurizzate e a condensazione, per apparecchi di tipo
B e C anche a condensazione, apparecchi a condensazione alimentati a gasolio, caminetti, stufe, cappe da cucina domestiche e professionali, forni
e condotti di ventilazione. Altri campi di applicazione devono essere concordati per iscritto con la G.B.D. Spa, diversamente decade la garanzia.
Combustibili ammessi
Gas-GPL-Gasolio*-Pellet-Legna
*Prestare molta attenzione in quanto eventuali additivi, come l’anti-congelamento, possono innescare fenomeni corrosivi
Ubicazione
Interna
Si
esterna
Si - resistente alla penetrazione di acqua piovana
Installazione non verticale
Nella realizzazione dei tratti suborizzontali ascendenti, rispettare la pendenza minima di 3°
Contatto accidentale con l’uomo
Con temperature superiori a 200 °C protezione in aree pubbliche
Modalità di impiego
Per i generatori alimentati da combustibili solidi come legna e mais, è indispensabile una corretta coibentazione al fine di evitare
produzione di condensa (in questo caso estremamente corrosiva), che può danneggiare l’acciaio inox. In località marine o in ambienti
industriali consigliamo l’utilizzo di sistemi fumari con finitura Colore Rame Martellato per evitare che i depositi di cloruri o composti
solforosi presenti nell’aria possono dar luogo a corrosione localizzata sull’acciaio inox.
Limiti di impiego
Si sconsiglia l’utilizzo di sistemi camino in acciaio in presenza di vapori alogeni o clorati come nelle lavanderie, tintorie, pelliccerie,
tipografie e saloni di cosmesi. Evitare di installare a contatto o nelle vicinanze di metalli ferrosi. Si sconsiglia l’utilizzo di legna
stagionata o dolce in quanto produce una maggior quantità di creasoto e fumi che possono sporcare i terminali.
Avvertenze
Per l’uso con combustibili solidi consigliamo di eseguire con periodicità, a seconda del tipo di pellet e legna utilizzata, la pulizia degli
incombusti che si depositano sulla parete interna del sistema camino al fine di evitare incendi della stessa che potrebbero danneggiare
la parete interna ed esterna della tubazione. Per il rispetto delle distanze da materiale combustibile il sistema camino deve essere
ventilato su tutta la lunghezza. Per la manipolazione del sistema camino utilizzare sempre adeguati dispositivi di protezione individuali.
Divieti
Non è consentito tagliare, rivettare, forare e annegare nel cemento gli elementi che compongono il sistema camino
Manutenzione
La manutenzione del sistema camino è fondamentale per mantenere inalterate nel tempo le condizioni progettuali e le caratteristiche di funzionamento ai valori
prescritti. Sarà quindi necessario istituire una manutenzione programmata, effettuata da tecnici qualificati, secondo una periodicità determinata sia con gli utenti che con
la figura responsabile, in osservanza delle specifiche leggi/norme/regolamentazioni vigenti. Fatte salve diverse disposizioni normative, si consiglia la seguente periodicità:
combustibili gassosi 1/anno; combustibili liquidi 1/6 mesi; combustibile pellet e legna a seconda delle specifiche del combustibile. La pulizia del sistema camino dovr
à
avvenire con adeguate attrezzature (non usare strumenti in acciaio nero), nel rispetto delle disposizioni legislative e regolamentari in materia di tutela della sicurezza e
salute dei lavoratori negli ambienti di lavoro. Nell’ambito dell’ordinaria manutenzione, se necessario, è sufficiente pulire la parete interna del sistema del sistema camino
mediante una spugna o spazzola di plastica morbida sostenuta e applicata da un aspo.
Per tale operazione, alla base deve essere installata una camera di raccolta con uno sportello metallico di chiusura a tenuta. Aprendo lo sportello di ispezione è possibile
accedere all’interno del sistema di scarico dei prodotti della combustione per effettuare la pratica manutentiva. L’accesso alla sommità è possibile tramite la rimozione
della cappa parapioggia o direttamente attraverso l’eventuale terminale tronco smussato.
Lo scarico degli eventuali condensati o acqua piovana deve essere sempre opportunamente smaltito mediante il collegamento dello scarico condensa di base ad uno
scarico. Si raccomanda nell’ambito della manutenzione, di verificare il libero deflusso dei condensati (ad esempio versando dell’acqua direttamente tramite l’apertura
di base e verificando il suo naturale smaltimento).Si raccomanda nell’ambito della manutenzione, di verificare il libero deflusso dei condensati (ad esempio versando
dell’acqua direttamente tramite l’apertura di base e verificando il suo naturale smaltimento).
