Diametro nominale

Interno in mm

100

130

150

180

200

250

300

Esterno in mm

150

180

200

230

250

300

350

Parete interna

Spessore (050)

0,5 mm

Qualità (50)

Acciaio inox AISI 316L/Ti (1.4404)

Guarnizione

Elastomero in gomma al silicone UNI EN 14241-1

Coibentazione

Materiale

Lana minerale

Spessore

25 mm

Densità

90 kg/m

3

Resistenza termica

kg/m

0,28

0,29

0,29

0,30

0,30

0,31

0,31

Parete esterna

Spessore

0,5/0,6 mm

Qualità

Rame naturale

Peso per metro lineare ca.

kg/m

4,2

5,3

6,2

7

7,5

9,8

11,7

Campi di applicazione

Realizzazione di sistemi camino a servizio di caldaie ad aria soffiata, atmosferiche, pressurizzate e a condensazione, per apparecchi di tipo

B e C anche a condensazione, apparecchi a condensazione alimentati a gasolio, caminetti, stufe, cappe da cucina domestiche e industriali, forni

e condotti di ventilazione. Altri campi di applicazione devono essere concordati per iscritto con la G.B.D. Spa, diversamente decade la garanzia.

Combustibili ammessi

T200

Gas-GPL-Gasolio*-Pellet

T600

Gas-GPL-Gasolio*-Pellet-Legna

*Prestare molta attenzione in quanto eventuali additivi, come l’anti-congelamento, possono innescare fenomeni corrosivi

Resistenza al fuoco e distanza da

materiale combustibile

Interno in mm

100

130

150

180

200

250

300

T200-O50

50=50 mm

T600-G70

70=70 mm

*Sistema camino testato con ventilazione su tutta la lunghezza e solette aperte

Diametro

100

130

150

180

200

250

300

Tipologia di altezza-distanza (misure in tabella espresse in metri)

A

con T 87°

35

30

30

25

25

20

20

Altezza massima consentita sopra l’elemento a T,

modulo di ispezione e basamento con scarico condensa,

con sistema camino appoggiato su di un basamento

con T 45°

11

9

9

8

7

7

B

20

20

18

16

14

12

10

Altezza massima consentita sopra i supporti

C

2

2

2

2

2

2

2

Distanza massima tra gli staffaggi a parete

D

1

1

1

1

1

1

1

Tratto terminale libero dopo l’ultimo staffaggio a parete

S

2

2

2

2

2

2

2

Distanza massima tra le staffe

con installazione verticale con spostamento

L

2

2

2

2

2

2

2

Distanza massima tra le staffe

con installazione in orizzontale

B

A

D

C

B

B

D

C

C

C

C

C

ß1= max 45°

ß

S

S

LL

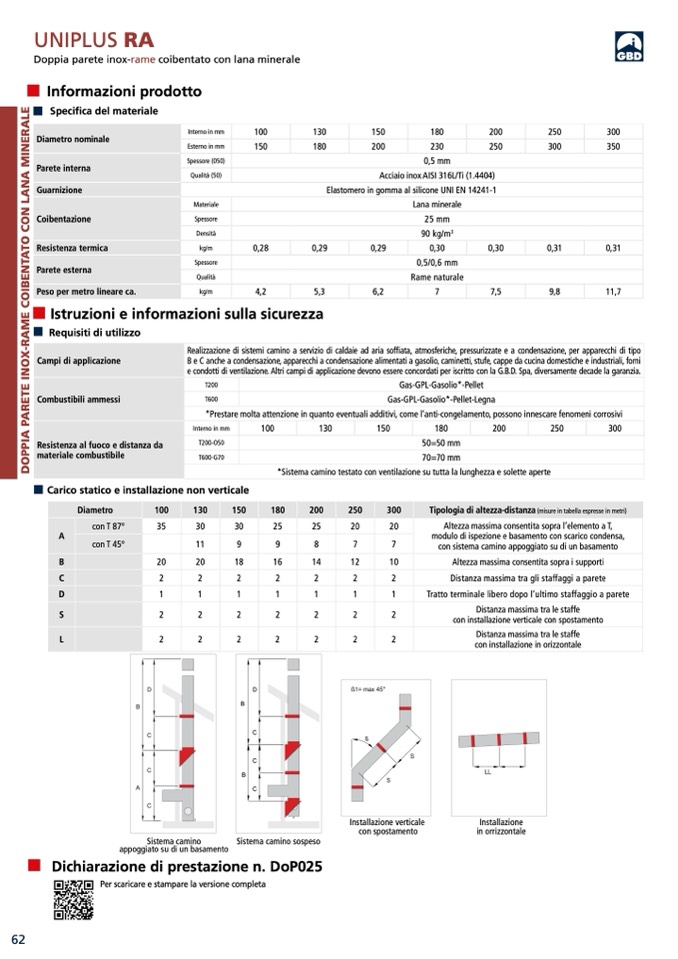

UNIPLUS RA

Doppia parete inox-rame coibentato con lana minerale

Informazioni prodotto

Specifica del materiale

Istruzioni e informazioni sulla sicurezza

Requisiti di utilizzo

Carico statico e installazione non verticale

Sistema camino

Sistema camino sospeso

appoggiato su di un basamento

Dichiarazione di prestazione n. DoP025

Installazione verticale

con spostamento

Installazione

in orrizzontale
