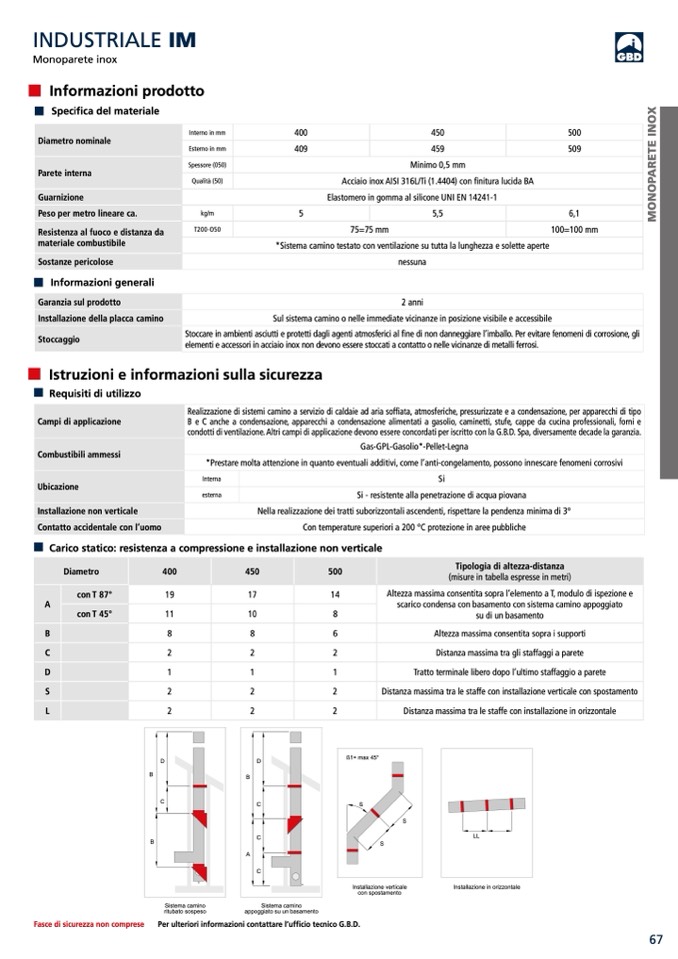

INDUSTRIALE IM

Monoparete inox

Informazioni prodotto

Specifica del materiale

Diametro nominale

Interno in mm

400

450

500

Esterno in mm

409

459

509

Parete interna

Spessore (050)

Minimo 0,5 mm

Qualità (50)

Acciaio inox AISI 316L/Ti (1.4404) con finitura lucida BA

Guarnizione

Elastomero in gomma al silicone UNI EN 14241-1

Peso per metro lineare ca.

kg/m

5

5,5

6,1

Resistenza al fuoco e distanza da

materiale combustibile

T200-O50

75=75 mm

100=100 mm

*Sistema camino testato con ventilazione su tutta la lunghezza e solette aperte

Sostanze pericolose

nessuna

Informazioni generali

Istruzioni e informazioni sulla sicurezza

Requisiti di utilizzo

Garanzia sul prodotto

2 anni

Installazione della placca camino

Sul sistema camino o nelle immediate vicinanze in posizione visibile e accessibile

Stoccaggio

Stoccare in ambienti asciutti e protetti dagli agenti atmosferici al fine di non danneggiare l’imballo. Per evitare fenomeni di corrosione, gli

elementi e accessori in acciaio inox non devono essere stoccati a contatto o nelle vicinanze di metalli ferrosi.

Campi di applicazione

Realizzazione di sistemi camino a servizio di caldaie ad aria soffiata, atmosferiche, pressurizzate e a condensazione, per apparecchi di tipo

B e C anche a condensazione, apparecchi a condensazione alimentati a gasolio, caminetti, stufe, cappe da cucina professionali, forni e

condotti di ventilazione. Altri campi di applicazione devono essere concordati per iscritto con la G.B.D. Spa, diversamente decade la garanzia.

Combustibili ammessi

Gas-GPL-Gasolio*-Pellet-Legna

*Prestare molta attenzione in quanto eventuali additivi, come l’anti-congelamento, possono innescare fenomeni corrosivi

Ubicazione

Interna

Si

esterna

Si - resistente alla penetrazione di acqua piovana

Installazione non verticale

Nella realizzazione dei tratti suborizzontali ascendenti, rispettare la pendenza minima di 3°

Contatto accidentale con l’uomo

Con temperature superiori a 200 °C protezione in aree pubbliche

Carico statico: resistenza a compressione e installazione non verticale

Diametro

400

450

500

Tipologia di altezza-distanza

(misure in tabella espresse in metri)

A

con T 87°

19

17

14

Altezza massima consentita sopra l’elemento a T, modulo di ispezione e

scarico condensa con basamento con sistema camino appoggiato

su di un basamento

con T 45°

11

10

8

B

8

8

6

Altezza massima consentita sopra i supporti

C

2

2

2

Distanza massima tra gli staffaggi a parete

D

1

1

1

Tratto terminale libero dopo l’ultimo staffaggio a parete

S

2

2

2

Distanza massima tra le staffe con installazione verticale con spostamento

L

2

2

2

Distanza massima tra le staffe con installazione in orizzontale

ß1= max 45°

ß

S

S

B

A

D

C

C

LL

Fasce di sicurezza non comprese

Per ulteriori informazioni contattare l’ufficio tecnico G.B.D.

B

B

D

C

C

Sistema camino

Sistema camino

ritubato sospeso

appoggiato su un basamento

Installazione verticale

con spostamento

Installazione in orizzontale
