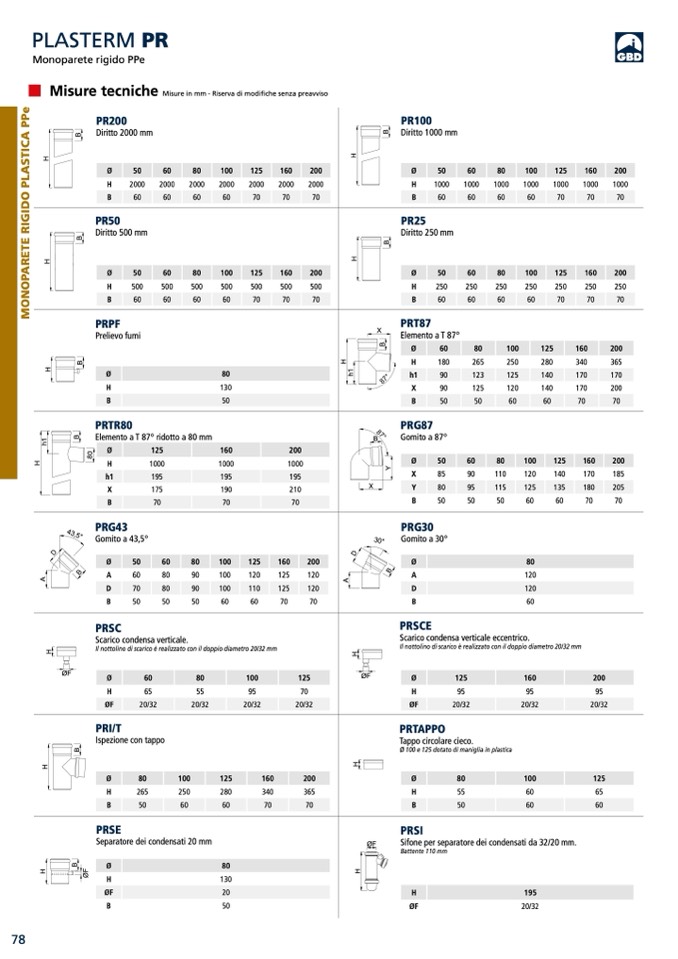

PLASTERM PR
Monoparete rigido PPe
Misure tecniche
Misure in mm - Riserva di modifiche senza preavviso
PR200
Diritto 2000 mm
Ø
50
60
80
100
125
160
200
H
2000
2000
2000
2000
2000
2000
2000
B
60
60
60
60
70
70
70
PR50
Diritto 500 mm
Ø
50
60
80
100
125
160
200
H
500
500
500
500
500
500
500
B
60
60
60
60
70
70
70
PRPF
Prelievo fumi
Ø
80
H
130
B
50
PRTR80
Elemento a T 87° ridotto a 80 mm
X
PR100
Diritto 1000 mm
Ø
50
60
80
100
125
160
200
H
1000
1000
1000
1000
1000
1000
1000
B
60
60
60
60
70
70
70
PR25
Diritto 250 mm
Ø
50
60
80
100
125
160
200
H
250
250
250
250
250
250
250
B
60
60
60
60
70
70
70
PRT87
Elemento a T 87°
Ø
60
80
100
125
160
200
H
180
265
250
280
340
365
h1
90
123
125
140
170
170
X
90
125
120
140
170
200
B
50
50
60
60
70
70
PRG87
Gomito a 87°
Ø
50
60
80
100
125
160
200
X
85
90
110
120
140
170
185
Y
80
95
115
125
135
180
205
B
50
50
50
60
60
70
70
PRG30
Gomito a 30°
Ø
80
A
120
D
120
B
60
PRSCE
Scarico condensa verticale eccentrico.
Il nottolino di scarico è realizzato con il doppio diametro 20/32 mm
ØF
Ø
60
80
100
125
ØF
Ø
125
160
200
Ø
H
h1
X
125
160
200
1000
1000
1000
195
195
195
175
190
210
X
B
70
70
70
PRG43
Gomito a 43,5°
Ø
50
60
80
100
125
160
200
A
60
80
90
100
120
125
120
D
70
80
90
100
110
125
120
B
50
50
50
60
60
70
70
PRSC
Scarico condensa verticale.
Il nottolino di scarico è realizzato con il doppio diametro 20/32 mm
30°
H
65
55
95
70
H
95
95
95
ØF
20/32
PRI/T
Ispezione con tappo
20/32
20/32
20/32
ØF
20/32
20/32
PRTAPPO
Tappo circolare cieco.
Ø 100 e 125 dotato di maniglia in plastica
20/32
Ø
80
100
125
160
200
H
265
250
280
340
365
B
50
60
60
70
70
PRSE
Separatore dei condensati 20 mm
Ø
80
H
130
ØF
Ø
80
100
125
H
55
60
65
B
50
60
60
PRSI
Sifone per separatore dei condensati da 32/20 mm.
Battente 110 mm
ØF
20
H
195
B
50
ØF
20/32
