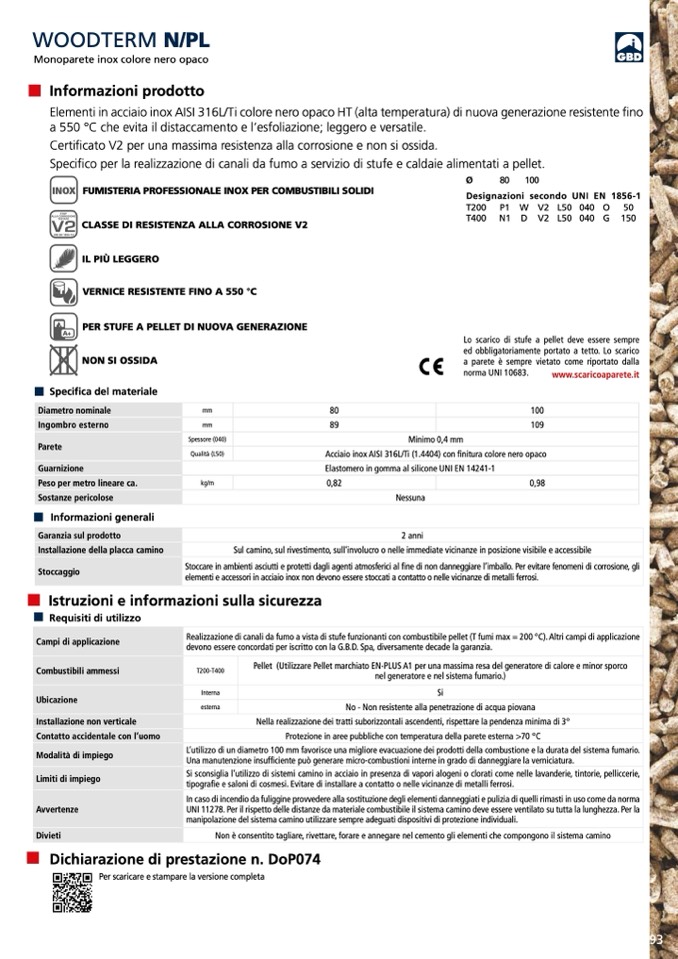

WOODTERM N/PL

Monoparete inox colore nero opaco

Informazioni prodotto

Elementi in acciaio inox AISI 316L/Ti colore nero opaco HT (alta temperatura) di nuova generazione resistente fino

a 550 °C che evita il distaccamento e l’esfoliazione; leggero e versatile.

Certificato V2 per una massima resistenza alla corrosione e non si ossida.

Specifico per la realizzazione di canali da fumo a servizio di stufe e caldaie alimentati a pellet.

Ø

INOX FUMISTERIA PROFESSIONALE INOX PER COMBUSTIBILI SOLIDI

nazioni secondo UNI EN 1856-1

Desig

80

100

STOP

ALLA CORROSIONE

TESTATO

UNI EN 1856-1/2

P1 W V2 L50 040 O 50

CLASSE DI RESISTENZA ALLA CORROSIONE V2

IL PIÙ LEGGERO

VERNICE RESISTENTE FINO A 550 °C

T200

T400 N1 D V2L50040G 150

A+

PER STUFE A PELLET DI NUOVA GENERAZIONE

NON SI OSSIDA

Specifica del materiale

Informazioni generali

Istruzioni e informazioni sulla sicurezza

Requisiti di utilizzo

Lo scarico di stufe a pellet deve essere sempre

ed obbligatoriamente portato a tetto. Lo scarico

a parete è sempre vietato come riportato dalla

norma UNI 10683.

www.scaricoaparete.it

Diametro nominale

mm

80

100

Ingombro esterno

mm

89

109

Parete

Spessore (040)

Minimo 0,4 mm

Qualità (L50)

Acciaio inox AISI 316L/Ti (1.4404) con finitura colore nero opaco

Guarnizione

Elastomero in gomma al silicone UNI EN 14241-1

Peso per metro lineare ca.

kg/m

0,82

0,98

Sostanze pericolose

Nessuna

Garanzia sul prodotto

2 anni

Installazione della placca camino

Sul camino, sul rivestimento, sull’involucro o nelle immediate vicinanze in posizione visibile e accessibile

Stoccaggio

Stoccare in ambienti asciutti e protetti dagli agenti atmosferici al fine di non danneggiare l’imballo. Per evitare fenomeni di corrosione, gli

elementi e accessori in acciaio inox non devono essere stoccati a contatto o nelle vicinanze di metalli ferrosi.

Campi di applicazione

Realizzazione di canali da fumo a vista di stufe funzionanti con combustibile pellet (T fumi max = 200 °C). Altri campi di applicazione

devono essere concordati per iscritto con la G.B.D. Spa, diversamente decade la garanzia.

Combustibili ammessi

T200-T400

Pellet (Utilizzare Pellet marchiato EN-PLUS A1 per una massima resa del generatore di calore e minor sporco

nel generatore e nel sistema fumario.)

Ubicazione

Interna

Si

esterna

No - Non resistente alla penetrazione di acqua piovana

Installazione non verticale

Nella realizzazione dei tratti suborizzontali ascendenti, rispettare la pendenza minima di 3°

Contatto accidentale con l’uomo

Protezione in aree pubbliche con temperatura della parete esterna >70 °C

Modalità di impiego

L’utilizzo di un diametro 100 mm favorisce una migliore evacuazione dei prodotti della combustione e la durata del sistema fumario.

Una manutenzione insufficiente può generare micro-combustioni interne in grado di danneggiare la verniciatura.

Limiti di impiego

Si sconsiglia l’utilizzo di sistemi camino in acciaio in presenza di vapori alogeni o clorati come nelle lavanderie, tintorie, pelliccerie,

tipografie e saloni di cosmesi. Evitare di installare a contatto o nelle vicinanze di metalli ferrosi.

Avvertenze

In caso di incendio da fuliggine provvedere alla sostituzione degli elementi danneggiati e pulizia di quelli rimasti in uso come da norma

UNI 11278. Per il rispetto delle distanze da materiale combustibile il sistema camino deve essere ventilato su tutta la lunghezza. Per la

manipolazione del sistema camino utilizzare sempre adeguati dispositivi di protezione individuali.

Divieti

Non è consentito tagliare, rivettare, forare e annegare nel cemento gli elementi che compongono il sistema camino

Dichiarazione di prestazione n. DoP074

Per scaricare e stampare la versione completa
