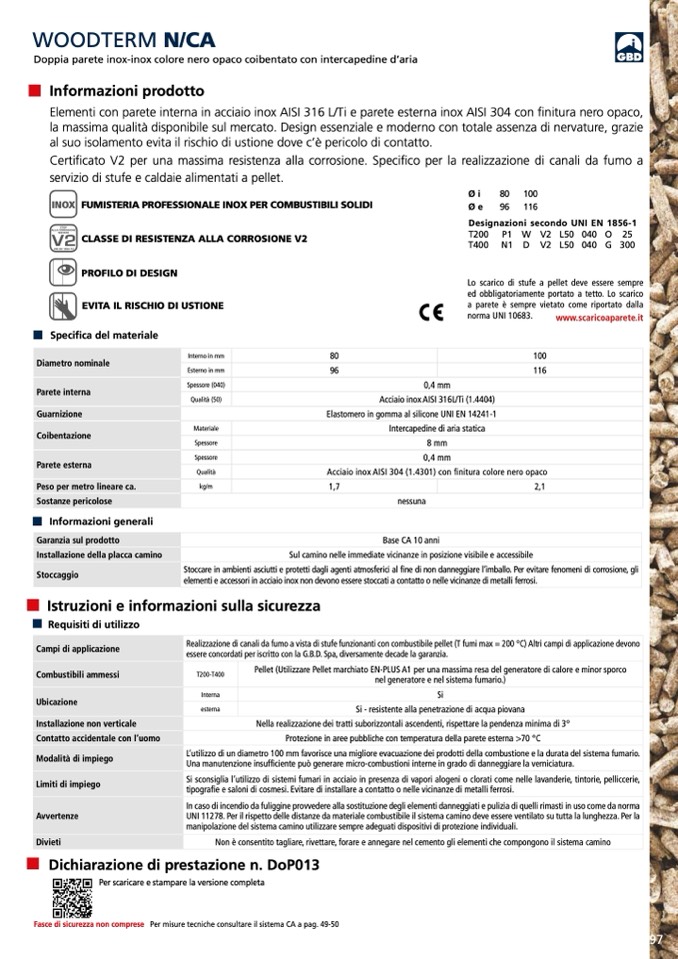

WOODTERM N/CA
Doppia parete inox-inox colore nero opaco coibentato con intercapedine d’aria
Informazioni prodotto
Elementi con parete interna in acciaio inox AISI 316 L/Ti e parete esterna inox AISI 304 con finitura nero opaco,
la massima qualità disponibile sul mercato. Design essenziale e moderno con totale assenza di nervature, grazie
al suo isolamento evita il rischio di ustione dove c’è pericolo di contatto.
Certificato V2 per una massima resistenza alla corrosione. Specifico per la realizzazione di canali da fumo a
servizio di stufe e caldaie alimentati a pellet.
INOX FUMISTERIAPROFESSIONALEINOXPERCOMBUSTIBILISOLIDI
Øi
80
100
Øe
96
116
Designazioni secondo UNI EN 1856-1
T200 P1 W V2 L50 040 O 25
T400 N1 D V2L50040
G
300
Lo scarico di stufe a pellet deve essere sempre
ed obbligatoriamente portato a tetto. Lo scarico
a parete è sempre vietato come riportato dalla
norma UNI 10683.
STOP
ALLA CORROSIONE
TESTATO
UNI EN 1856-1/2
CLASSE DI RESISTENZA ALLA CORROSIONE V2
PROFILO DI DESIGN
EVITA IL RISCHIO DI USTIONE
Specifica del materiale
Informazioni generali
Istruzioni e informazioni sulla sicurezza
Requisiti di utilizzo
www.scaricoaparete.it
Diametro nominale
Interno in mm
80
100
Esterno in mm
96
116
Parete interna
Spessore (040)
0,4 mm
Qualità (50)
Acciaio inox AISI 316L/Ti (1.4404)
Guarnizione
Elastomero in gomma al silicone UNI EN 14241-1
Coibentazione
Materiale
Intercapedine di aria statica
Spessore
8 mm
Parete esterna
Spessore
0,4 mm
Qualità
Acciaio inox AISI 304 (1.4301) con finitura colore nero opaco
Peso per metro lineare ca.
kg/m
1,7
2,1
Sostanze pericolose
nessuna
Garanzia sul prodotto
Base CA 10 anni
Installazione della placca camino
Sul camino nelle immediate vicinanze in posizione visibile e accessibile
Stoccaggio
Stoccare in ambienti asciutti e protetti dagli agenti atmosferici al fine di non danneggiare l’imballo. Per evitare fenomeni di corrosione, gli
elementi e accessori in acciaio inox non devono essere stoccati a contatto o nelle vicinanze di metalli ferrosi.
Campi di applicazione
Realizzazione di canali da fumo a vista di stufe funzionanti con combustibile pellet (T fumi max = 200 °C) Altri campi di applicazione devono
essere concordati per iscritto con la G.B.D. Spa, diversamente decade la garanzia.
Combustibili ammessi
T200-T400
Pellet (Utilizzare Pellet marchiato EN-PLUS A1 per una massima resa del generatore di calore e minor sporco
nel generatore e nel sistema fumario.)
Ubicazione
Interna
Si
esterna
Si - resistente alla penetrazione di acqua piovana
Installazione non verticale
Nella realizzazione dei tratti suborizzontali ascendenti, rispettare la pendenza minima di 3°
Contatto accidentale con l’uomo
Protezione in aree pubbliche con temperatura della parete esterna >70 °C
Modalità di impiego
L’utilizzo di un diametro 100 mm favorisce una migliore evacuazione dei prodotti della combustione e la durata del sistema fumario.
Una manutenzione insufficiente può generare micro-combustioni interne in grado di danneggiare la verniciatura.
Limiti di impiego
Si sconsiglia l’utilizzo di sistemi fumari in acciaio in presenza di vapori alogeni o clorati come nelle lavanderie, tintorie, pelliccerie,
tipografie e saloni di cosmesi. Evitare di installare a contatto o nelle vicinanze di metalli ferrosi.
Avvertenze
In caso di incendio da fuliggine provvedere alla sostituzione degli elementi danneggiati e pulizia di quelli rimasti in uso come da norma
UNI 11278. Per il rispetto delle distanze da materiale combustibile il sistema camino deve essere ventilato su tutta la lunghezza. Per la
manipolazione del sistema camino utilizzare sempre adeguati dispositivi di protezione individuali.
Divieti
Non è consentito tagliare, rivettare, forare e annegare nel cemento gli elementi che compongono il sistema camino
Dichiarazione di prestazione n. DoP013
Per scaricare e stampare la versione completa
Fasce di sicurezza non comprese Per misure tecniche consultare il sistema CA a pag. 49-50
