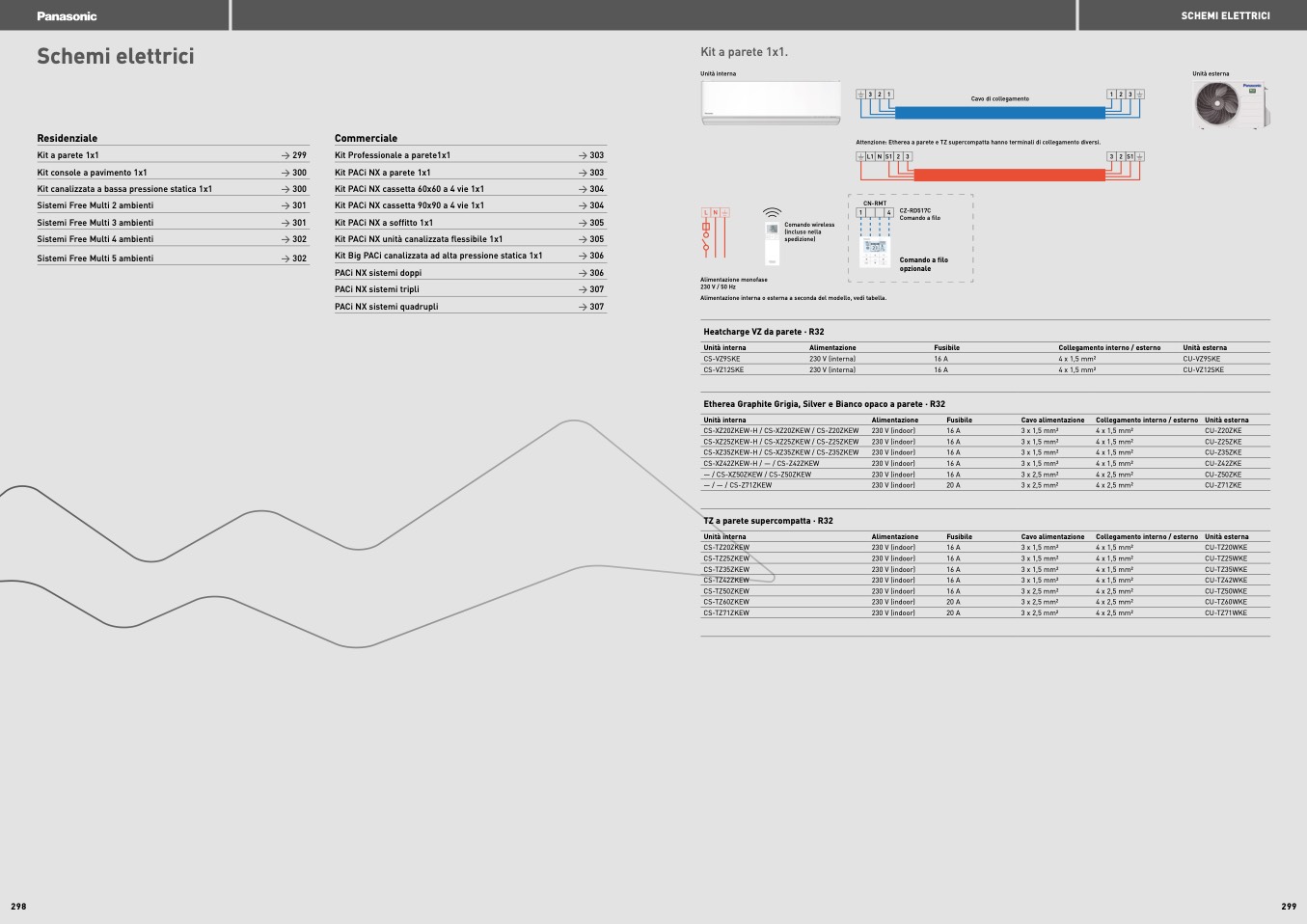

SCHEMI ELETTRICI

Schemi elettrici

Kit a parete 1x1.

Unità interna

L N

Alimentazione monofase

230 V / 50 Hz

Unità esterna

Residenziale

Kit a parete 1x1

Kit console a pavimento 1x1

Kit canalizzata a bassa pressione statica 1x1

Sistemi Free Multi 2 ambienti

Sistemi Free Multi 3 ambienti

Sistemi Free Multi 4 ambienti

Sistemi Free Multi 5 ambienti

→ 299

→ 300

→ 300

→ 301

→ 301

→ 302

→ 302

Commerciale

Kit Professionale a parete1x1

Kit PACi NX a parete 1x1

Kit PACi NX cassetta 60x60 a 4 vie 1x1

Kit PACi NX cassetta 90x90 a 4 vie 1x1

Kit PACi NX a soffitto 1x1

Kit PACi NX unità canalizzata flessibile 1x1

Kit Big PACi canalizzata ad alta pressione statica 1x1

PACi NX sistemi doppi

PACi NX sistemi tripli

PACi NX sistemi quadrupli

→ 303

→ 303

→ 304

→ 304

→ 305

→ 305

→ 306

→ 306

→ 307

→ 307

3 2 1

Cavo di collegamento

Attenzione: Etherea a parete e TZ supercompatta hanno terminali di collegamento diversi.

L1 N S1 2 3

1 2 3

3 2 S1

CN-RMT

4 CZ-RD517C

Comando a filo

Comando a filo

opzionale

Fusibile

16 A

16 A

1

Comando wireless

(incluso nella

spedizione)

Alimentazione interna o esterna a seconda del modello, vedi tabella.

Heatcharge VZ da parete · R32

Unità interna

CS-VZ9SKE

CS-VZ12SKE

Alimentazione

230 V (interna)

230 V (interna)

Collegamento interno / esterno

Unità esterna

CU-VZ9SKE

CU-VZ12SKE

Etherea Graphite Grigia, Silver e Bianco opaco a parete · R32

4 x 1,5 mm2

4 x 1,5 mm2

Cavo alimentazione

3 x 1,5 mm2

3 x 1,5 mm2

3 x 1,5 mm2

3 x 1,5 mm2

3 x 2,5 mm2

3 x 2,5 mm2

Cavo alimentazione

3 x 1,5 mm2

3 x 1,5 mm2

3 x 1,5 mm2

3 x 1,5 mm2

3 x 2,5 mm2

3 x 2,5 mm2

3 x 2,5 mm2

Unità interna

CS-XZ20ZKEW-H / CS-XZ20ZKEW / CS-Z20ZKEW

CS-XZ25ZKEW-H / CS-XZ25ZKEW / CS-Z25ZKEW

CS-XZ35ZKEW-H / CS-XZ35ZKEW / CS-Z35ZKEW

CS-XZ42ZKEW-H / — / CS-Z42ZKEW

— / CS-XZ50ZKEW / CS-Z50ZKEW

— / — / CS-Z71ZKEW

TZ a parete supercompatta · R32

Unità interna

CS-TZ20ZKEW

CS-TZ25ZKEW

CS-TZ35ZKEW

CS-TZ42ZKEW

CS-TZ50ZKEW

CS-TZ60ZKEW

CS-TZ71ZKEW

Alimentazione

230 V (indoor)

230 V (indoor)

230 V (indoor)

230 V (indoor)

230 V (indoor)

230 V (indoor)

Alimentazione

230 V (indoor)

230 V (indoor)

230 V (indoor)

230 V (indoor)

230 V (indoor)

230 V (indoor)

230 V (indoor)

Fusibile

16A

16A

16A

16A

16A

20A

Fusibile

16A

16A

16A

16A

16A

20A

20A

Collegamento interno / esterno

4 x 1,5 mm2

4 x 1,5 mm2

4 x 1,5 mm2

4 x 1,5 mm2

4 x 2,5 mm2

4 x 2,5 mm2

Collegamento interno / esterno

4 x 1,5 mm2

4 x 1,5 mm2

4 x 1,5 mm2

4 x 1,5 mm2

4 x 2,5 mm2

4 x 2,5 mm2

4 x 2,5 mm2

Unità esterna

CU-Z20ZKE

CU-Z25ZKE

CU-Z35ZKE

CU-Z42ZKE

CU-Z50ZKE

CU-Z71ZKE

Unità esterna

CU-TZ20WKE

CU-TZ25WKE

CU-TZ35WKE

CU-TZ42WKE

CU-TZ50WKE

CU-TZ60WKE

CU-TZ71WKE
