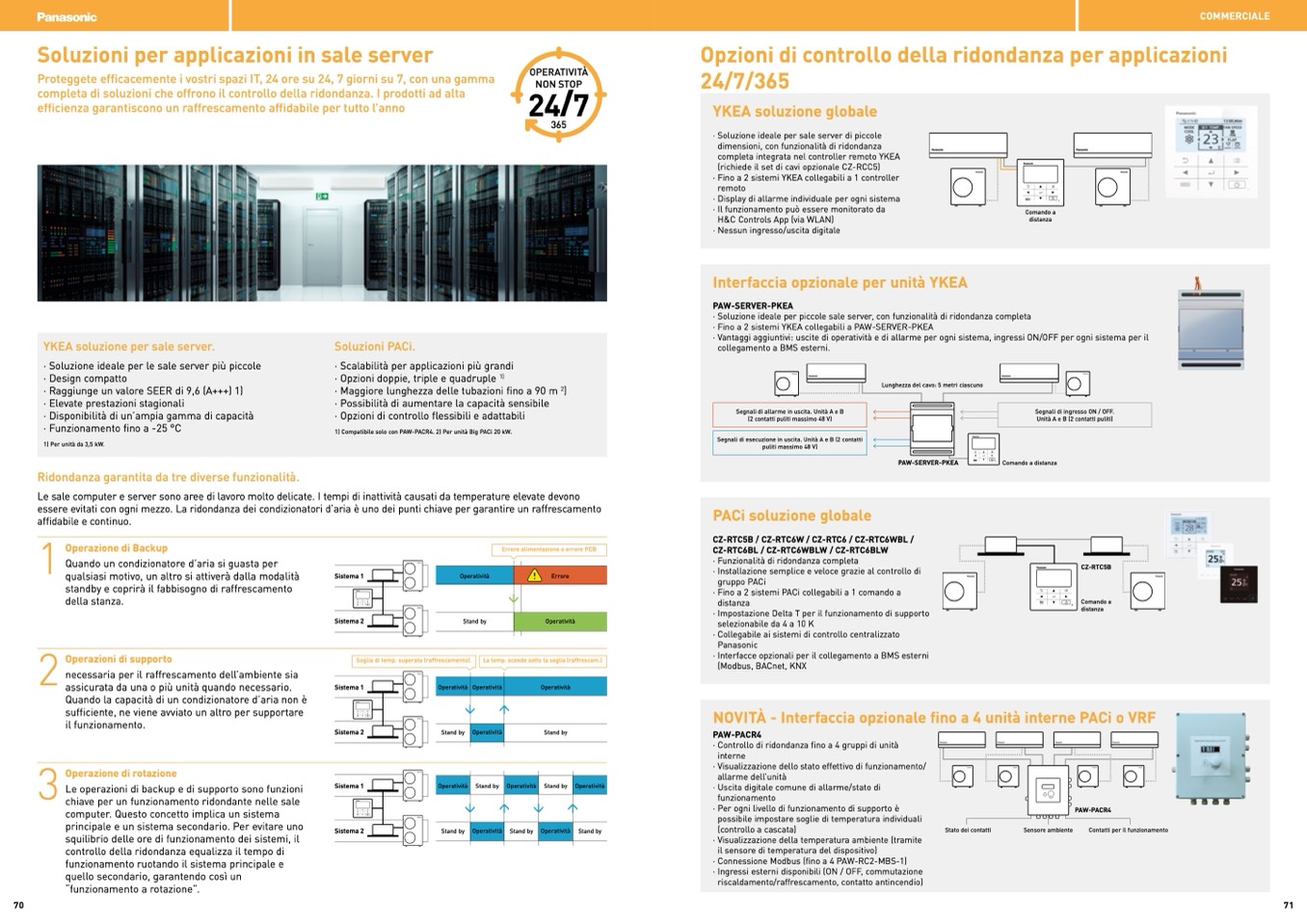

Soluzioni per applicazioni in sale server

Proteggete efficacemente i vostri spazi IT, 24 ore su 24, 7 giorni su 7, con una gamma

completa di soluzioni che offrono il controllo della ridondanza. I prodotti ad alta

efficienza garantiscono un raffrescamento affidabile per tutto l’anno

OPERAT

/

Opzioni di controllo della ridondanza per applicazioni

24/7/365

YKEA soluzione per sale server.

· Soluzione ideale per le sale server più piccole

· Design compatto

· Raggiunge un valore SEER di 9,6 (A+++) 1)

· Elevate prestazioni stagionali

· Disponibilità di un’ampia gamma di capacità

· Funzionamento fino a -25 °C

1) Per unità da 3,5 kW.

Ridondanza garantita da tre diverse funzionalità.

Soluzioni PACi.

· Soluzione ideale per piccole sale server, con funzionalità di ridondanza completa

· Fino a 2 sistemi YKEA collegabili a PAW-SERVER-PKEA

· Vantaggi aggiuntivi: uscite di operatività e di allarme per ogni sistema, ingressi ON/OFF per ogni sistema per il

Le sale computer e server sono aree di lavoro molto delicate. I tempi di inattività causati da temperature elevate devono

essere evitati con ogni mezzo. La ridondanza dei condizionatori d’aria è uno dei punti chiave per garantire un raffrescamento

a

1

ffidabile e continuo.

Operazione di Backup

Quando un condizionatore d’aria si guasta per

qualsiasi motivo, un altro si attiverà dalla modalità

standby e coprirà il fabbisogno di raffrescamento

della stanza.

2

Operazioni di supporto

necessaria per il raffrescamento dell’ambiente sia

assicurata da una o più unità quando necessario.

Quando la capacità di un condizionatore d’aria non è

sufficiente, ne viene avviato un altro per supportare

il funzionamento.

3

Operazione di rotazione

Le operazioni di backup e di supporto sono funzioni

chiave per un funzionamento ridondante nelle sale

computer. Questo concetto implica un sistema

principale e un sistema secondario. Per evitare uno

squilibrio delle ore di funzionamento dei sistemi, il

controllo della ridondanza equalizza il tempo di

funzionamento ruotando il sistema principale e

quello secondario, garantendo così un

“funzionamento a rotazione”.

Sistema 1

Sistema 2

Operatività

Stand by

Errore alimentazione o errore PCB

Errore

Operatività

CZ-RTC5B / CZ-RTC6W / CZ-RTC6 / CZ-RTC6WBL /

CZ-RTC6BL / CZ-RTC6WBLW / CZ-RTC6BLW

· Funzionalità di ridondanza completa

· Installazione semplice e veloce grazie al controllo di

gruppo PACi

· Fino a 2 sistemi PACi collegabili a 1 comando a

distanza

· Impostazione Delta T per il funzionamento di supporto

selezionabile da 4 a 10 K

· Collegabile ai sistemi di controllo centralizzato

Panasonic

· Interfacce opzionali per il collegamento a BMS esterni

(Modbus, BACnet, KNX

CZ-RTC5B

Comando a

distanza

· Scalabilità per applicazioni più grandi

· Opzioni doppie, triple e quadruple

1)

· Maggiore lunghezza delle tubazioni fino a 90 m

2

)

· Possibilità di aumentare la capacità sensibile

· Opzioni di controllo flessibili e adattabili

1) Compatibile solo con PAW-PACR4. 2) Per unità Big PACi 20 kW.

collegamento a BMS esterni.

Segnali di allarme in uscita. Unità A e B

(2 contatti puliti massimo 48 V)

Segnali di esecuzione in uscita. Unità A e B (2 contatti

puliti massimo 48 V)

PACi soluzione globale

Lunghezza del cavo: 5 metri ciascuno

PAW-SERVER-PKEA

Segnali di ingresso ON / OFF.

Unità A e B (2 contatti puliti)

Soglia di temp. superata (raffrescamento).

Sistema 1

Operatività

La temp. scende sotto la soglia (raffrescam.)

Sistema 2

Sistema 1

Sistema 2

Stand by

Operatività

Stand by

PAW-PACR4

· Controllo di ridondanza fino a 4 gruppi di unità

Operatività

Operatività

Stand by

Operatività

Operatività

Stand by

Stand by

Operatività

NOVITÀ - Interfaccia opzionale fino a 4 unità interne PACi o VRF

Operatività

Stand by

Operatività

Stand by

·

·

·

·

·

·

interne

Visualizzazione dello stato effettivo di funzionamento/

allarme dell’unità

Uscita digitale comune di allarme/stato di

funzionamento

Per ogni livello di funzionamento di supporto è

possibile impostare soglie di temperatura individuali

(controllo a cascata)

Visualizzazione della temperatura ambiente (tramite

il sensore di temperatura del dispositivo)

Connessione Modbus (fino a 4 PAW-RC2-MBS-1)

Ingressi esterni disponibili (ON / OFF, commutazione

riscaldamento/raffrescamento, contatto antincendio)

Stato dei contatti

Sensore ambiente

PAW-PACR4

Contatti per il funzionamento

IVITÀ

NON STOP

24 7

YKEA soluzione globale

365

· Soluzione ideale per sale server di piccole

dimensioni, con funzionalità di ridondanza

completa integrata nel controller remoto YKEA

(richiede il set di cavi opzionale CZ-RCC5)

· Fino a 2 sistemi YKEA collegabili a 1 controller

remoto

· Display di allarme individuale per ogni sistema

· Il funzionamento può essere monitorato da

H&C Controls App (via WLAN)

· Nessun ingresso/uscita digitale

Interfaccia opzionale per unità YKEA

PAW-SERVER-PKEA

Comando a

distanza

Comando a distanza
