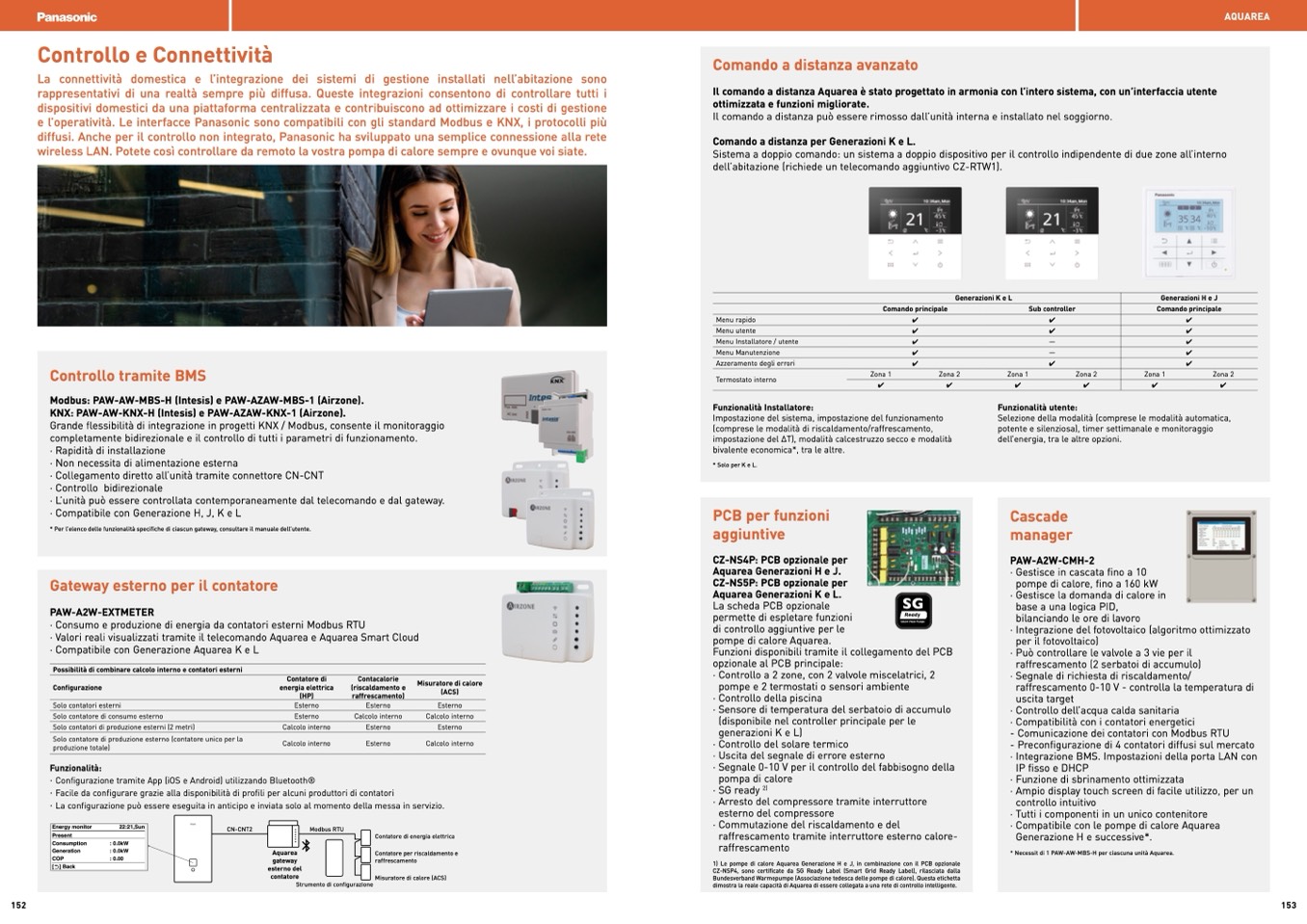

AQUAREA
Controllo e Connettività
La connettività domestica e l’integrazione dei sistemi di gestione installati nell’abitazione sono
rappresentativi di una realtà sempre più diffusa. Queste integrazioni consentono di controllare tutti i
dispositivi domestici da una piattaforma centralizzata e contribuiscono ad ottimizzare i costi di gestione
e l’operatività. Le interfacce Panasonic sono compatibili con gli standard Modbus e KNX, i protocolli più
diffusi. Anche per il controllo non integrato, Panasonic ha sviluppato una semplice connessione alla rete
wireless LAN. Potete così controllare da remoto la vostra pompa di calore sempre e ovunque voi siate.
Comando a distanza avanzato
Il comando a distanza Aquarea è stato progettato in armonia con l’intero sistema, con un’interfaccia utente
ottimizzata e funzioni migliorate.
Il comando a distanza può essere rimosso dall’unità interna e installato nel soggiorno.
Comando a distanza per Generazioni K e L.
Sistema a doppio comando: un sistema a doppio dispositivo per il controllo indipendente di due zone all’interno
dell’abitazione (richiede un telecomando aggiuntivo CZ-RTW1).
152
153
PCB per funzioni
aggiuntive
CZ-NS4P: PCB opzionale per
Aquarea Generazioni H e J.
CZ-NS5P: PCB opzionale per
Aquarea Generazioni K e L.
La scheda PCB opzionale
permette di espletare funzioni
di controllo aggiuntive per le
pompe di calore Aquarea.
Funzioni disponibili tramite il collegamento del PCB
opzionale al PCB principale:
Generazioni K e L
Generazioni H e J
Comando principale
✔
✔
✔
✔
✔
Menu rapido
Menu utente
Menu Installatore / utente
Menu Manutenzione
Azzeramento degli errori
Termostato interno
Funzionalità Installatore:
Impostazione del sistema, impostazione del funzionamento
(comprese le modalità di riscaldamento/raffrescamento,
impostazione del ΔT), modalità calcestruzzo secco e modalità
bivalente economica*, tra le altre.
* Solo per K e L.
Controllo tramite BMS
Modbus: PAW-AW-MBS-H (Intesis) e PAW-AZAW-MBS-1 (Airzone).
KNX: PAW-AW-KNX-H (Intesis) e PAW-AZAW-KNX-1 (Airzone).
Grande flessibilit
à di integrazione in progetti KNX / Modbus, consente il monitoraggio
completamente bidirezionale e il controllo di tutti i parametri di funzionamento.
· Rapidità di installazione
· Non necessita di alimentazione esterna
· Collegamento diretto all’unità tramite connettore CN-CNT
· Controllo bidirezionale
· L’unità può essere controllata contemporaneamente dal telecomando e dal gateway.
· Compatibile con Generazione H, J, K e L
* Per l’elenco delle funzionalit
à specifiche di ciascun gateway, consultare il manuale dell’utente.
Zona 1
Zona 2
Zona 1
Zona 2
Zona 1
Zona 2
Comando principale
✔
✔
✔
✔
✔
Sub controller
✔
✔
—
—
✔
✔
✔
✔
✔
✔
✔
Funzionalità utente:
Selezione della modalità (comprese le modalità automatica,
potente e silenziosa), timer settimanale e monitoraggio
dell’energia, tra le altre opzioni.
· Controllo a 2 zone, con 2 valvole miscelatrici, 2
pompe e 2 termostati o sensori ambiente
· Controllo della piscina
· Sensore di temperatura del serbatoio di accumulo
(disponibile nel controller principale per le
generazioni K e L)
· Controllo del solare termico
· Uscita del segnale di errore esterno
· Segnale 0-10 V per il controllo del fabbisogno della
pompa di calore
· SG ready
2)
· Arresto del compressore tramite interruttore
esterno del compressore
· Commutazione del riscaldamento e del
raffrescamento tramite interruttore esterno calore-
raffrescamento
1) Le pompe di calore Aquarea Generazione H e J, in combinazione con il PCB opzionale
CZ-NSP4, sono certificate da SG Ready Label (Smart Grid Ready Label), rilasciata dalla
Bundesverband Warmepumpe (Associazione tedesca delle pompe di calore). Questa etichetta
dimostra la reale capacità di Aquarea di essere collegata a una rete di controllo intelligente.
Cascade
manager
PAW-A2W-CMH-2
· Gestisce in cascata fino a 10
pompe di calore, fino a 160 kW
Gateway esterno per il contatore
PAW-A2W-EXTMETER
· Consumo e produzione di energia da contatori esterni Modbus RTU
· Valori reali visualizzati tramite il telecomando Aquarea e Aquarea Smart Cloud
· Compatibile con Generazione Aquarea K e L
Possibilità di combinare calcolo interno e contatori esterni
Configurazione
Solo contatori esterni
Solo contatore di consumo esterno
Solo contatori di produzione esterni (2 metri)
Solo contatore di produzione esterno (contatore unico per la
produzione totale)
Funzionalità:
Contatore di
energia elettrica
(HP)
Esterno
Esterno
Calcolo interno
Calcolo interno
Contacalorie
(riscaldamento e
raffrescamento)
Esterno
Calcolo interno
Esterno
Esterno
Misuratore di calore
(ACS)
Esterno
Calcolo interno
Esterno
Calcolo interno
· Gestisce la domanda di calore in
base a una logica PID,
bilanciando le ore di lavoro
· Integrazione del fotovoltaico (algoritmo ottimizzato
per il fotovoltaico)
· Può controllare le valvole a 3 vie per il
raffrescamento (2 serbatoi di accumulo)
· Segnale di richiesta di riscaldamento/
raffrescamento 0-10 V - controlla la temperatura di
uscita target
· Controllo dell’acqua calda sanitaria
· Compatibilità con i contatori energetici
- Comunicazione dei contatori con Modbus RTU
- Preconfigurazione di 4 contatori diffusi sul mercato
· Integrazione BMS. Impostazioni della porta LAN con
· Configurazione tramite App (iOS e Android) utilizzando Bluetooth®
· Facile da configurare grazie alla disponibilità di profili per alcuni produttori di contatori
· La configurazione può essere eseguita in anticipo e inviata solo al momento della messa in servizio.
IP fisso e DHCP
· Funzione di sbrinamento ottimizzata
· Ampio display touch screen di facile utilizzo, per un
controllo intuitivo
· Tutti i componenti in un unico contenitore
· Compatibile con le pompe di calore Aquarea
Energy monitor
22:21,Sun
Present
Consumption
Generation
COP
[ ] Back
: 0.0kW
: 0.0kW
: 0.00
CN-CNT2
Modbus RTU
Contatore di energia elettrica
Contatore per riscaldamento e
raffrescamento
Generazione H e successive*.
Aquarea
gateway
esterno del
contatore
Misuratore di calore (ACS)
* Necessit di 1 PAW-AW-MBS-H per ciascuna unità Aquarea.
Strumento di configurazione
