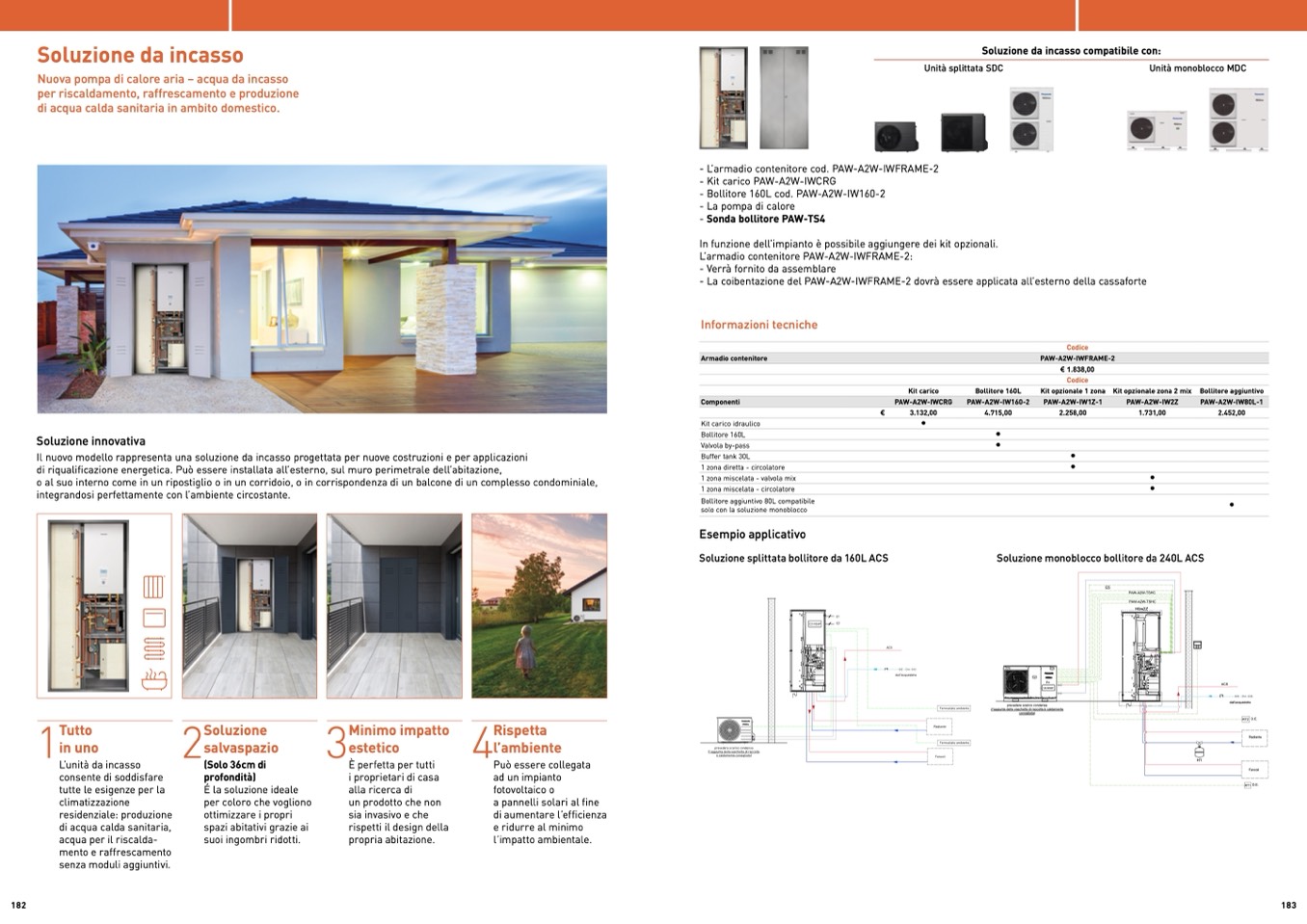

Soluzione da incasso
Nuova pompa di calore aria – acqua da incasso
per riscaldamento, raffrescamento e produzione
di acqua calda sanitaria in ambito domestico.
Soluzione da incasso compatibile con:
Soluzione innovativa
Il nuovo modello rappresenta una soluzione da incasso progettata per nuove costruzioni e per applicazioni
di riqualificazione energetica. Può essere installata all’esterno, sul muro perimetrale dell’abitazione,
o al suo interno come in un ripostiglio o in un corridoio, o in corrispondenza di un balcone di un complesso condominiale,
integrandosi perfettamente con l’ambiente circostante.
1
2
3
4
Termostato ambiente
Radiante
Termostato ambiente
Fancoil
Tutto
Soluzione
Minimo impatto
Rispetta
in uno
salvaspazio
estetico
l’ambiente
prevedere scarico condensa
(l'aggiunta della vaschetta di raccolta
è caldamente consigliata)
L’unità da incasso
consente di soddisfare
tutte le esigenze per la
climatizzazione
residenziale: produzione
di acqua calda sanitaria,
acqua per il riscalda-
mento e raffrescamento
senza moduli aggiuntivi.
(Solo 36cm di
profondità)
É la soluzione ideale
per coloro che vogliono
ottimizzare i propri
spazi abitativi grazie ai
suoi ingombri ridotti.
È perfetta per tutti
i proprietari di casa
alla ricerca di
un prodotto che non
sia invasivo e che
rispetti il design della
propria abitazione.
Può essere collegata
ad un impianto
fotovoltaico o
a pannelli solari al fine
di aumentare l’efficienza
e ridurre al minimo
l’impatto ambientale.
H1
Unità splittata SDC
- L’armadio contenitore cod. PAW-A2W-IWFRAME-2
- Kit carico PAW-A2W-IWCRG
- Bollitore 160L cod. PAW-A2W-IW160-2
- La pompa di calore
- Sonda bollitore PAW-TS4
In funzione dell’impianto è possibile aggiungere dei kit opzionali.
L’armadio contenitore PAW-A2W-IWFRAME-2:
- Verrà fornito da assemblare
- La coibentazione del PAW-A2W-IWFRAME-2 dovrà essere applicata all’esterno della cassaforte
Unità monoblocco MDC
Informazioni tecniche
Armadio contenitore
Componenti
Kit carico idraulico
Bollitore 160L
Valvola by-pass
Buffer tank 30L
1 zona diretta - circolatore
1 zona miscelata - valvola mix
1 zona miscelata - circolatore
Bollitore aggiuntivo 80L compatibile
solo con la soluzione monoblocco
Esempio applicativo
Codice
PAW-A2W-IWFRAME-2
€ 1.838,00
Codice
Soluzione splittata bollitore da 160L ACS
NOTA: Il presente schema NON ha valore di progetto. Le macchine ed i componenti di impianto DEVONO essere dimensionati da un progettista abilitato
(Panasonic non si assume alcuna responsabilità per danni diretti o indiretti derivanti da quanto riportato)
E1
CZ-NS4P
E2
Soluzione monoblocco bollitore da 240L ACS
Spl_INC_2TEMP_rad&fanc
€
Kit carico
PAW-A2W-IWCRG
3.132,00
Bollitore 160L
PAW-A2W-IW160-2
4.715,00
Kit opzionale 1 zona
PAW-A2W-IW1Z-1
2.258,00
Kit opzionale zona 2 mix
PAW-A2W-IW2Z
1.731,00
Bollitore aggiuntivo
PAW-A2W-IW80L-1
2.452,00
ACS
dall'acquedotto
sonda ACS da quotare a parte (PAW-TS4)
prevedere scarico condensa
(l'aggiunta della vaschetta di raccolta è caldamente
consigliata)
H0s
H1
RT/RH
D.E.
E1
E2
E3
E4
E5
Il modulo ad incasso include: serbatoio ACS da 160 litri
con predisposizione per solare termico, valvola 3-vie
impianto/ACS, volano separatore e gruppo di rilancio
diretto (versione base). La versione 2 zone ha in aggiunta
un secondo circolatore con miscelatrice ed è quindi in
grado di gestire 2 circuiti e fino a 2 set-point differenti. Per i
dettagli consultare la documentazione tecnica.
vaso di espansione esterno da dimensionare qualora quello
interno alla pompa di calore non bastasse
contatti termostato o umidostato da portare in parallelo alla
macchina
convogliare adeguatamente lo scarico condensa
dettaglio elettrico
l'alimentazione, principale (E1) e resistenze (E2), deve
essere portata all'unità interna. Il collegamento E3
serve ad alimentare l'unità esterna (dall'interna) e per la
comunicazione interna-esterna.
scheda aggiuntiva 1xCZ-NS4P, 2xPAW-A2W-TSHC
richiesti per questa configurazione
E5
E4
CZ-NS4P
ACS
dall'acquedotto
RT2 D.E.
Radiante
Fancoil
RT1 D.E.
PAW-A2W-TSHC
PAW-A2W-TSHC
H0m2Z
