Istruzioni di lavorazione

Instruction to process

Giunto di ripristino

a singola tenuta

Single-sealing

repairing joint

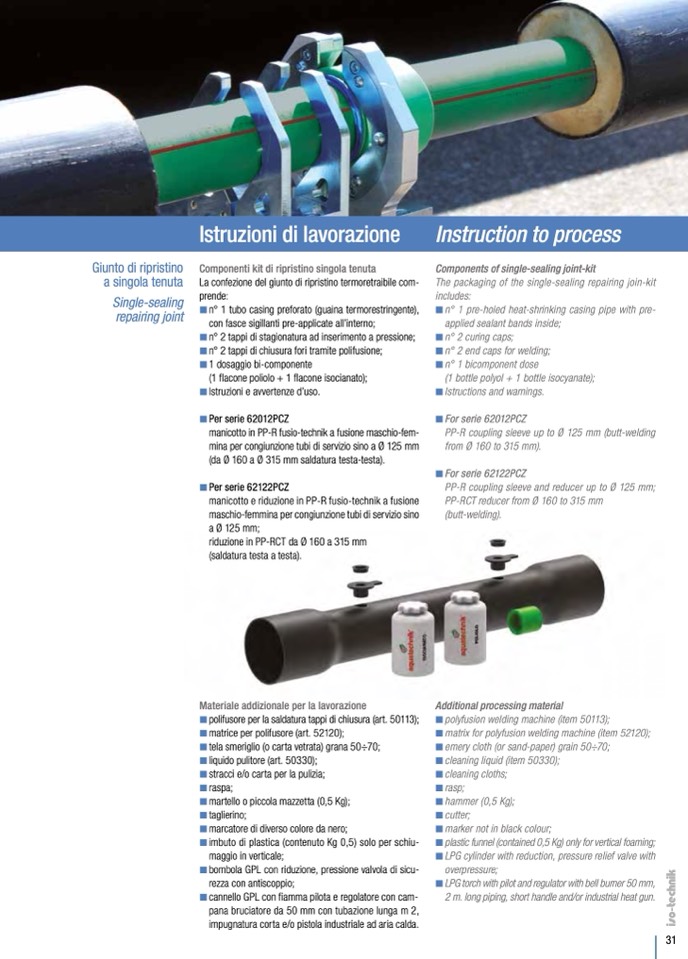

Componenti kit di ripristino singola tenuta

La confezione del giunto di ripristino termoretraibile com-

prende:

n° 1 tubo casing preforato (guaina termorestringente),

con fasce sigillanti pre-applicate all’interno;

n° 2 tappi di stagionatura ad inserimento a pressione;

n° 2 tappi di chiusura fori tramite polifusione;

1 dosaggio bi-componente

(1

flacone poliolo + 1

flacone isocianato);

Istruzioni e avvertenze d’uso.

Per serie 62012PCZ

manicotto in PP-R fusio-technik a fusione maschio-fem-

mina per congiunzione tubi di servizio sino a Ø 125 mm

(da Ø 160 a Ø 315 mm saldatura testa-testa).

Per serie 62122PCZ

manicotto e riduzione in PP-R fusio-technik a fusione

maschio-femmina per congiunzione tubi di servizio sino

a Ø 125 mm;

riduzione in PP-RCT da Ø 160 a 315 mm

(saldatura testa a testa).

Materiale addizionale per la lavorazione

polifusoreperlasaldaturatappidichiusura(art.50113);

matrice per polifusore (art. 52120);

tela smeriglio (o carta vetrata) grana 50÷70;

liquido pulitore (art. 50330);

stracci e/o carta per la pulizia;

 raspa;

martello o piccola mazzetta (0,5 Kg);

 taglierino;

marcatore di diverso colore da nero;

imbutodiplastica(contenutoKg0,5)soloperschiu-

maggio in verticale;

bombola GPL con riduzione, pressione valvola di sicu-

rezza con antiscoppio;

cannello GPL con

fiamma pilota e regolatore con cam-

pana bruciatore da 50 mm con tubazione lunga m 2,

impugnatura corta e/o pistola industriale ad aria calda.

Components of single-sealing joint-kit

The packaging of the single-sealing repairing join-kit

includes:



n° 1 pre-holed heat-shrinking casing pipe with pre-

applied sealant bands inside;



n° 2 curing caps;



n° 2 end caps for welding;



n° 1 bicomponent dose

(1 bottle polyol + 1 bottle isocyanate);



Istructions and warnings.



For serie 62012PCZ

PP-R coupling sleeve up to Ø 125 mm (butt-welding

from Ø 160 to 315 mm).



For serie 62122PCZ

PP-R coupling sleeve and reducer up to Ø 125 mm;

PP-RCT reducer from Ø 160 to 315 mm

(butt-welding).

Additional processing material



polyfusionweldingmachine(item50113);



matrix for polyfusion welding machine (item 52120);



emery cloth (or sand-paper) grain 50÷70;



cleaning liquid (item 50330);



cleaning cloths;



rasp;



hammer (0,5 Kg);



cutter;



marker not in black colour;



plasticfunnel(contained0,5Kg)onlyforverticalfoaming;



LPG cylinder with reduction, pressure relief valve with

overpressure;



LPG torch with pilot and regulator with bell burner 50 mm,

2 m. long piping, short handle and/or industrial heat gun.

31
