Climatizzazione

Residenziale

climaVAIR multi

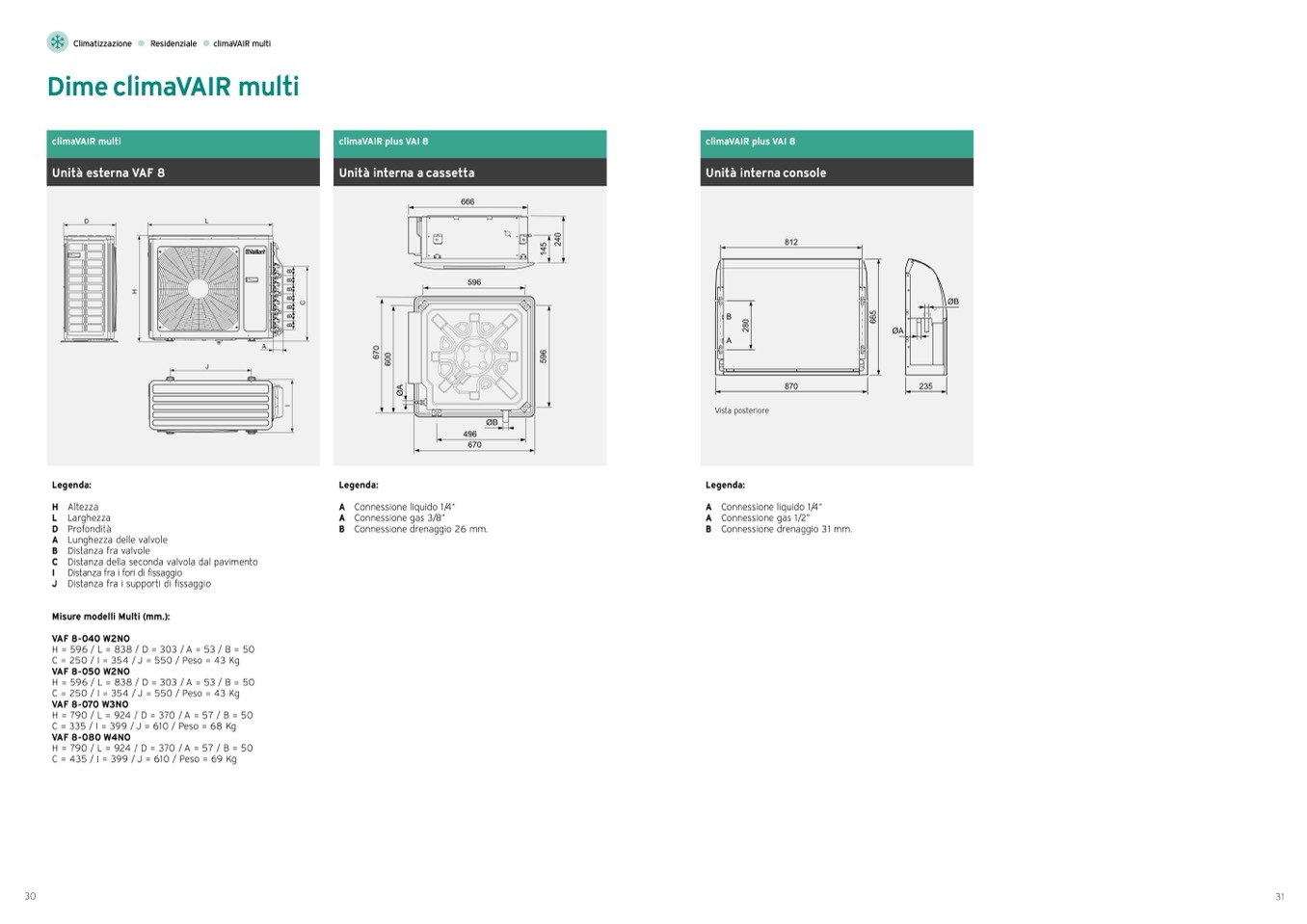

Dime climaVAIR multi

climaVAIR multi

Unità esterna VAF 8

climaVAIR plus VAI 8

Unità interna a cassetta

climaVAIR plus VAI 8

Unità interna console

Legenda:

H Altezza

L Larghezza

D Profondità

A Lunghezza delle valvole

B Distanza fra valvole

C Distanza della seconda valvola dal pavimento

I Distanza fra i fori di fissaggio

J Distanza fra i supporti di fissaggio

Misure modelli Multi (mm.):

VAF 8-040 W2NO

H = 596 / L = 838 / D = 303 / A = 53 / B = 50

C = 250 / I = 354 / J = 550 / Peso = 43 Kg

VAF 8-050 W2NO

H = 596 / L = 838 / D = 303 / A = 53 / B = 50

C = 250 / I = 354 / J = 550 / Peso = 43 Kg

VAF 8-070 W3NO

H = 790 / L = 924 / D = 370 / A = 57 / B = 50

C = 335 / I = 399 / J = 610 / Peso = 68 Kg

VAF 8-080 W4NO

H = 790 / L = 924 / D = 370 / A = 57 / B = 50

C = 435 / I = 399 / J = 610 / Peso = 69 Kg

Legenda:

Vista posteriore

Legenda:

A

A

B

Connessione liquido 1/4“

Connessione gas 3/8”

Connessione drenaggio 26 mm.

A

A

B

Connessione liquido 1/4“

Connessione gas 1/2”

Connessione drenaggio 31 mm.
