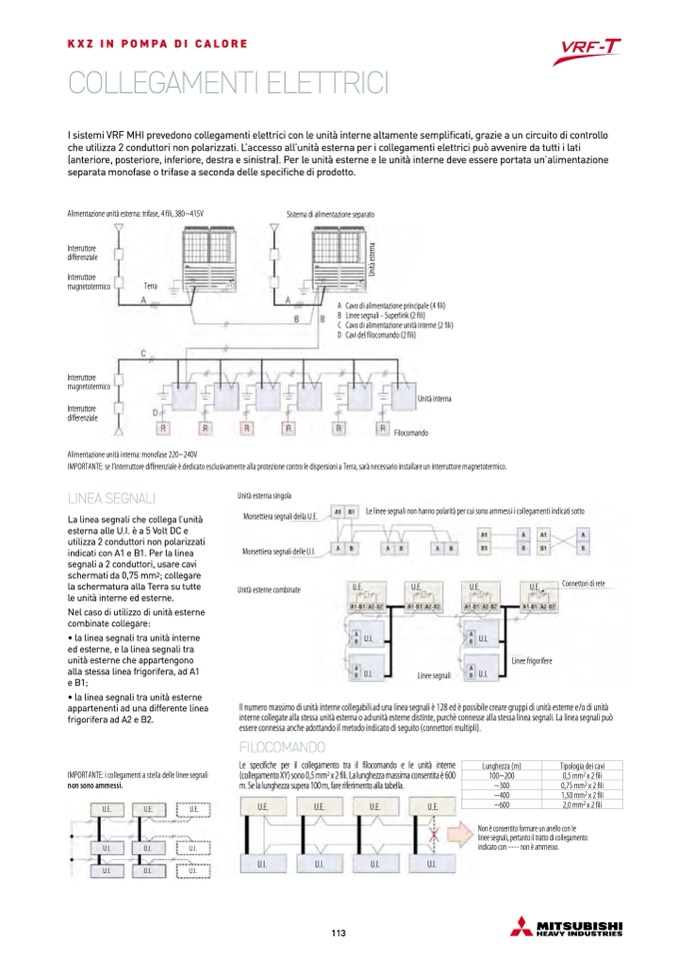

KXZ IN POMPA DI CALORE

COLLEGAMENTI ELETTRICI

I sistemi VRF MHI prevedono collegamenti elettrici con le unità interne altamente semplificati, grazie a un circuito di controllo

che utilizza 2 conduttori non polarizzati. L’accesso all’unità esterna per i collegamenti elettrici può avvenire da tutti i lati

(anteriore, posteriore, inferiore, destra e sinistra). Per le unità esterne e le unità interne deve essere portata un’alimentazione

separata monofase o trifase a seconda delle specifiche di prodotto.

Alimentazione unit

à esterna: trifase, 4 fili, 380~415V

Sistema di alimentazione separato

Interruttore

differenziale

Interruttore

magnetotermico

Interruttore

magnetotermico

Interruttore

differenziale

Terra

Alimentazione unità interna: monofase 220~240V

IMPORTANTE: se l’interruttore differenziale è dedicato esclusivamente alla protezione contro le dispersioni a

LINEA SEGNALI

La linea segnali che collega l’unità

esterna alle U.I.

è a 5 Volt DC e

utilizza 2 conduttori non polarizzati

indicati con A1 e B1. Per la linea

segnali a 2 conduttori, usare cavi

schermati da 0,75 mm2; collegare

la schermatura alla Terra su tutte

le unità interne ed esterne.

Nel caso di utilizzo di unit

à esterne

combinate collegare:

• la linea segnali tra unit

à interne

ed esterne, e la linea segnali tra

unità esterne che appartengono

alla stessa linea frigorifera, ad A1

e B1;

• la linea segnali tra unit

à esterne

appartenenti ad una differente linea

frigorifera ad A2 e B2.

IMPORTANTE: i collegamenti a stella delle linee segnali

non sono ammessi.

U.E.

U.E.

U.E.

Unità esterna singola

Morsettiera segnali della U.E.

Morsettiera segnali delle U.I.

Unità esterne combinate

Le linee segnali non hanno polarit

à per cui sono ammessi i collegamenti indicati sotto

U.I.

U.I.

U.I.

U.I.

U.I.

U.E.

U.E.

U.I.

U.I.

U.E.

U.E.

U.I.

U.I.

Non è consentito formare un anello con le

linee segnali, pertanto il tratto di collegamento

indicato con ........ non è ammesso.

U.I.

A

B

C

D

Cavo di alimentazione principale (4 fili)

Linee segnali - Superlink (2 fili)

Cavo di alimentazione unit

à interne (2 fili)

Cavi del filocomando (2 fili)

Unità interna

Filocomando

Terra, sarà necessario installare un interruttore magnetotermico.

FILOCOMANDO

Le specifiche per il collegamento tra il filocomando e le unit

à interne

(collegamento XY) sono 0,5 mm

2

x 2 fili. La lunghezza massima consentita è 600

m. Se la lunghezza supera 100 m, fare riferimento alla tabella.

Lunghezza (m)

100~200

~300

~400

~600

Tipologia dei cavi

0,5 mm2 x 2 fili

0,75 mm2 x 2 fili

1,50 mm2 x 2 fili

2,0 mm2 x 2 fili

113

U.E.

U.E.

U.E.

U.E.

Connettori di rete

U.I.

U.I.

U.I.

Linee segnali

U.I.

Linee frigorifere

Il numero massimo di unità interne collegabili ad una linea segnali

è 128 ed è possibile creare gruppi di unità esterne e/o di unit

à

interne collegate alla stessa unità esterna o ad unit

à esterne distinte, purch

è connesse alla stessa linea segnali. La linea segnali può

essere connessa anche adottando il metodo indicato di seguito (connettori multipli).
