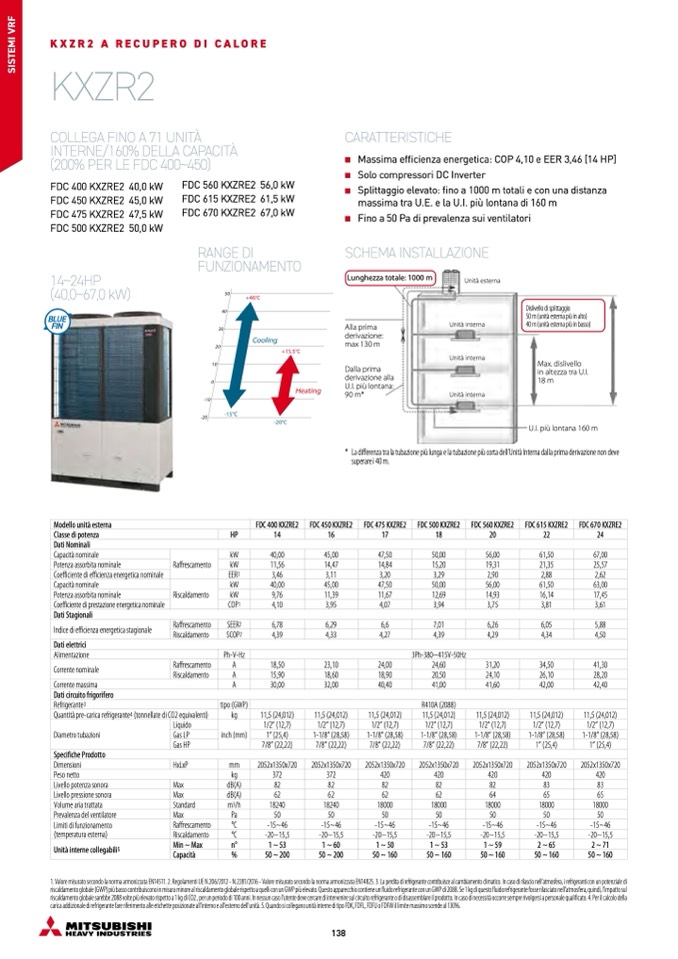

KXZR2 A RECUPERO DI CALORE
KXZR2
COLLEGA FINO A 71 UNITÀ
INTERNE/160% DELLA CAPACIT
À
(200% PER LE FDC 400~450)
CARATTERISTICHE
Massima ef
ficienza energetica: COP 4,10 e EER 3,46 [14 HP]
Solo compressori DC Inverter
Splittaggio elevato:
fino a 1000 m totali e con una distanza
massima tra U.E. e la U.I. pi
ù lontana di 160 m
Fino a 50 Pa di prevalenza sui ventilatori
FDC 400 KXZRE2 40,0 kW
FDC 450 KXZRE2 45,0 kW
FDC 475 KXZRE2 47,5 kW
FDC 500 KXZRE2 50,0 kW
14~24HP
(40,0~67,0 kW)
FDC 560 KXZRE2 56,0 kW
FDC 615 KXZRE2 61,5 kW
FDC 670 KXZRE2 67,0 kW
RANGE DI
FUNZIONAMENTO
SCHEMA INSTALLAZIONE
Modello unità esterna
Classe di potenza
Dati Nominali
Capacità nominale
Potenza assorbita nominale
Coefficiente di efficienza energetica nominale
Capacità nominale
Potenza assorbita nominale
Coefficiente di prestazione energetica nominale
Dati Stagionali
Indice di efficienza energetica stagionale
Dati elettrici
Alimentazione
Corrente nominale
Corrente massima
Dati circuito frigorifero
Raffrescamento
Riscaldamento
Raffrescamento
Riscaldamento
Raffrescamento
Riscaldamento
HP
kW
kW
EER1
kW
kW
COP1
SEER2
SCOP2
Ph-V-Hz
A
A
A
tipo (GWP)
kg
inch (mm)
FDC 400 KXZRE2
14
40,00
11,56
3,46
40,00
9,76
4,10
6,78
4,39
18,50
15,90
30,00
11,5 (24,012)
1/2” (12,7)
1” (25,4)
7/8” (22,22)
FDC 450 KXZRE2
16
45,00
14,47
3,11
45,00
11,39
3,95
6,29
4,33
23,10
18,60
32,00
11,5 (24,012)
1/2” (12,7)
1-1/8” (28,58)
7/8” (22,22)
FDC 475 KXZRE2
17
47,50
14,84
3,20
47,50
11,67
4,07
6,6
4,27
24,00
18,90
40,40
11,5 (24,012)
1/2” (12,7)
1-1/8” (28,58)
7/8” (22,22)
FDC 500 KXZRE2
18
50,00
15,20
3,29
50,00
12,69
3,94
7,01
4,39
3Ph-380~415V-50Hz
24,60
20,50
41,00
R410A (2088)
11,5 (24,012)
1/2” (12,7)
1-1/8” (28,58)
7/8” (22,22)
FDC 560 KXZRE2
20
56,00
19,31
2,90
56,00
14,93
3,75
6,26
4,29
31,20
24,10
41,60
11,5 (24,012)
1/2” (12,7)
1-1/8” (28,58)
7/8” (22,22)
FDC 615 KXZRE2
22
61,50
21,35
2,88
61,50
16,14
3,81
6,05
4,34
34,50
26,10
42,00
11,5 (24,012)
1/2” (12,7)
1-1/8” (28,58)
1” (25,4)
FDC 670 KXZRE2
24
67,00
25,57
2,62
63,00
17,45
3,61
5,88
4,50
41,30
28,20
42,40
11,5 (24,012)
1/2” (12,7)
1-1/8” (28,58)
1” (25,4)
Refrigerante3
Quantit
à pre-carica refrigerante4 (tonnellate di CO2 equivalenti)
Diametro tubazioni
Specifiche Prodotto
Dimensioni
Peso netto
Livello potenza sonora
Livello pressione sonora
Volume aria trattata
Prevalenza del ventilatore
Limiti di funzionamento
(temperatura esterna)
Unit
à interne collegabili5
Liquido
Gas LP
Gas HP
HxLxP
Max
dB(A
)
62
62
62
62
64
65
65
Standard
m3/h
18240
18240
18000
18000
18000
18000
18000
Lunghezza totale: 1000 m
Alla prima
derivazione:
max 130 m
Dalla prima
derivazione alla
U.I. pi
ù lontana:
90 m*
Unità esterna
Unità interna
Unità interna
Unità interna
Dislivello di splittaggio
50 m (unit
à esterna più in alto)
40 m (unit
à esterna più in basso)
Max. dislivello
in altezza tra U.I.
18 m
U.I. pi
ù lontana 160 m
* Ladifferenzatralatubazionepiùlungaelatubazionepiùcortadell’Unit
àInternadallaprimaderivazionenondeve
superare i 40 m.
mm
2052x1350x720
2052x1350x720
2052x1350x720
2052x1350x720
2052x1350x720
2052x1350x720
2052x1350x720
kg
372
372
420
420
420
420
420
Max
dB(A
)
82
82
82
82
82
83
83
Max
Raffrescamento
Riscaldamento
Min ~ Max
Capacità
Pa
50
50
50
50
50
50
50
°C
-15~46
-15~46
-15~46
-15~46
-15~46
-15~46
-15~46
°C
-20~15,5
-20~15,5
-20~15,5
-20~15,5
-20~15,5
-20~15,5
-20~15,5
n°
1 ~ 53
1 ~ 60
1 ~ 50
1 ~ 53
1 ~ 59
2 ~ 65
2 ~ 71
%
50 ~ 200
50 ~ 200
50 ~ 160
50 ~ 160
50 ~ 160
50 ~ 160
50 ~ 160
1. Valore misurato secondo la norma armonizzata EN14511. 2. Regolamenti UE N.206/2012 - N.2281/2016 - Valore misurato secondo la norma armonizzata EN14825. 3. La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell’atmosfera, i refrigeranti con un potenziale di
riscaldamento globale (GWP) più basso contribuiscono in misura minore al riscaldamento globale rispetto a quelli con un GWP più elevato. Questo apparecchio contiene un fluido refrigerante con un GWP di 2088. Se 1 kg di questo fluido refrigerante fosse rilasciato nell’atmosfera, quindi, l’impatto sul
riscaldamento globale sarebbe 2088 volte pi
ù elevato rispetto a 1 kg di CO2 , per un periodo di 100 anni. In nessun caso l’utente deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. In caso di necessit
à occorre sempre rivolgersi a personale qualificato. 4. Per il calcolo della
carica addizionale di refrigerante fare riferimento alle etichette posizionate all'interno e all'esterno dell'unit
à. 5. Quando si collegano unità interne di tipo FDK, FDFL, FDFU o FDFW il limite massimo scende al 130%.
