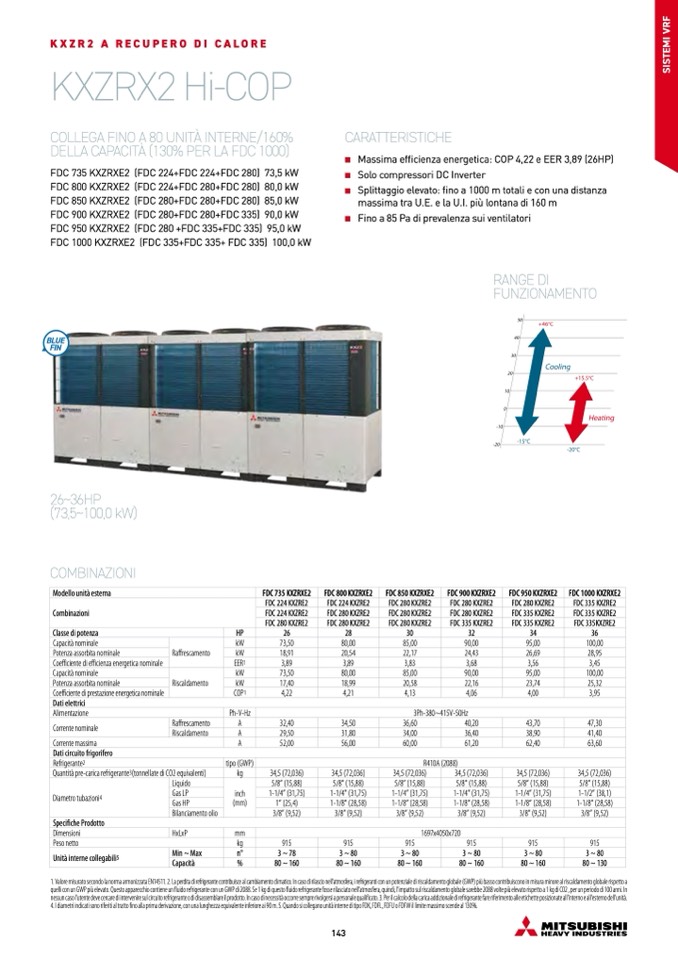

KXZR2 A RECUPERO DI CALORE
KXZRX2 Hi-COP
COLLEGA FINO A 80 UNITÀ INTERNE/160%
DELLA CAPACITÀ (130% PER LA FDC 1000)
FDC 735 KXZRXE2 (FDC 224+FDC 224+FDC 280) 73,5 kW
FDC 800 KXZRXE2 (FDC 224+FDC 280+FDC 280) 80,0 kW
FDC 850 KXZRXE2 (FDC 280+FDC 280+FDC 280) 85,0 kW
FDC 900 KXZRXE2 (FDC 280+FDC 280+FDC 335) 90,0 kW
FDC 950 KXZRXE2 (FDC 280 +FDC 335+FDC 335) 95,0 kW
FDC 1000 KXZRXE2 (FDC 335+FDC 335+ FDC 335) 100,0 kW
CARATTERISTICHE
Massima ef
ficienza energetica: COP 4,22 e EER 3,89 (26HP)
Solo compressori DC Inverter
Splittaggio elevato:
fino a 1000 m totali e con una distanza
massima tra U.E. e la U.I. pi
ù lontana di 160 m
Fino a 85 Pa di prevalenza sui ventilatori
26~36HP
(73,5~100,0 kW)
COMBINAZIONI
Modello unit
à esterna
Combinazioni
Classe di potenza
Capacità nominale
Potenza assorbita nominale
Coefficiente di efficienza energetica nominale
Capacità nominale
Potenza assorbita nominale
Coefficiente di prestazione energetica nominale
Dati elettrici
Alimentazione
Corrente nominale
Corrente massima
Dati circuito frigorifero
Raffrescamento
Riscaldamento
Raffrescamento
Riscaldamento
HP
kW
kW
EER1
kW
kW
COP1
Ph-V-Hz
A
A
A
tipo (GWP)
kg
inch
(mm)
FDC 735 KXZRXE2
FDC 224 KXZRE2
FDC 224 KXZRE2
FDC 280 KXZRE2
26
73,50
18,91
3,89
73,50
17,40
4,22
32,40
29,50
52,00
34,5 (72,036)
5/8” (15,88)
1-1/4” (31,75)
1” (25,4)
3/8” (9,52)
915
3 ~ 78
80 ~ 160
FDC 800 KXZRXE2
FDC 224 KXZRE2
FDC 280 KXZRE2
FDC 280 KXZRE2
28
80,00
20,54
3,89
80,00
18,99
4,21
34,50
31,80
56,00
34,5 (72,036)
5/8” (15,88)
1-1/4” (31,75)
1-1/8” (28,58)
3/8” (9,52)
915
3 ~ 80
80 ~ 160
FDC 850 KXZRXE2
FDC 280 KXZRE2
FDC 280 KXZRE2
FDC 280 KXZRE2
30
85,00
22,17
3,83
85,00
20,58
4,13
FDC 900 KXZRXE2
FDC 280 KXZRE2
FDC 280 KXZRE2
FDC 335 KXZRE2
32
90,00
24,43
3,68
90,00
22,16
4,06
FDC 950 KXZRXE2
FDC 280 KXZRE2
FDC 335 KXZRE2
FDC 335 KXZRE2
34
95,00
26,69
3,56
95,00
23,74
4,00
43,70
38,90
62,40
34,5 (72,036)
5/8” (15,88)
1-1/4” (31,75)
1-1/8” (28,58)
3/8” (9,52)
915
3 ~ 80
80 ~ 160
FDC 1000 KXZRXE2
FDC 335 KXZRE2
FDC 335 KXZRE2
FDC 335KXZRE2
36
100,00
28,95
3,45
100,00
25,32
3,95
47,30
41,40
63,60
34,5 (72,036)
5/8” (15,88)
1-1/2” (38,1)
1-1/8” (28,58)
3/8” (9,52)
915
3 ~ 80
80 ~ 130
Refrigerante2
Quantit
à pre-carica refrigerante3(tonnellate di CO2 equivalenti)
3Ph-380~415V-50Hz
36,60
40,20
34,00
36,40
60,00
61,20
R410A (2088)
Diametro tubazioni4
Specifiche Prodotto
Dimensioni
Peso netto
Unit
à interne collegabili5
Liquido
Gas LP
Gas HP
Bilanciamento olio
34,5 (72,036)
5/8” (15,88)
1-1/4” (31,75)
1-1/8” (28,58)
3/8” (9,52)
34,5 (72,036)
5/8” (15,88)
1-1/4” (31,75)
1-1/8” (28,58)
3/8” (9,52)
HxLxP
mm
1697x4050x720
Min ~ Max
Capacità
kg
n°
%
915
3 ~ 80
80 ~ 160
915
3 ~ 80
80 ~ 160
1. Valore misurato secondo la norma armonizzata EN14511. 2. La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell’atmosfera, i refrigeranti con un potenziale di riscaldamento globale (GWP) pi
ù basso contribuiscono in misura minore al riscaldamento globale rispetto a
quelli con un GWP pi
ù elevato. Questo apparecchio contiene un fluido refrigerante con un GWP di 2088. Se 1 kg di questo fluido refrigerante fosse rilasciato nell’atmosfera, quindi, l’impatto sul riscaldamento globale sarebbe 2088 volte più elevato rispetto a 1 kg di CO2 , per un periodo di 100 anni. In
nessun caso l’utente deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. In caso di necessità occorre sempre rivolgersi a personale qualificato. 3. Per il calcolo della carica addizionale di refrigerante fare riferimento alle etichette posizionate all'interno e all'esterno dell'unità.
4. I diametri indicati sono riferiti al tratto fino alla prima derivazione, con una lunghezza equivalente inferiore ai 90 m. 5. Quando si collegano unit
à interne di tipo FDK, FDFL, FDFU o FDFW il limite massimo scende al 130%.
143
RANGE DI
FUNZIONAMENTO
