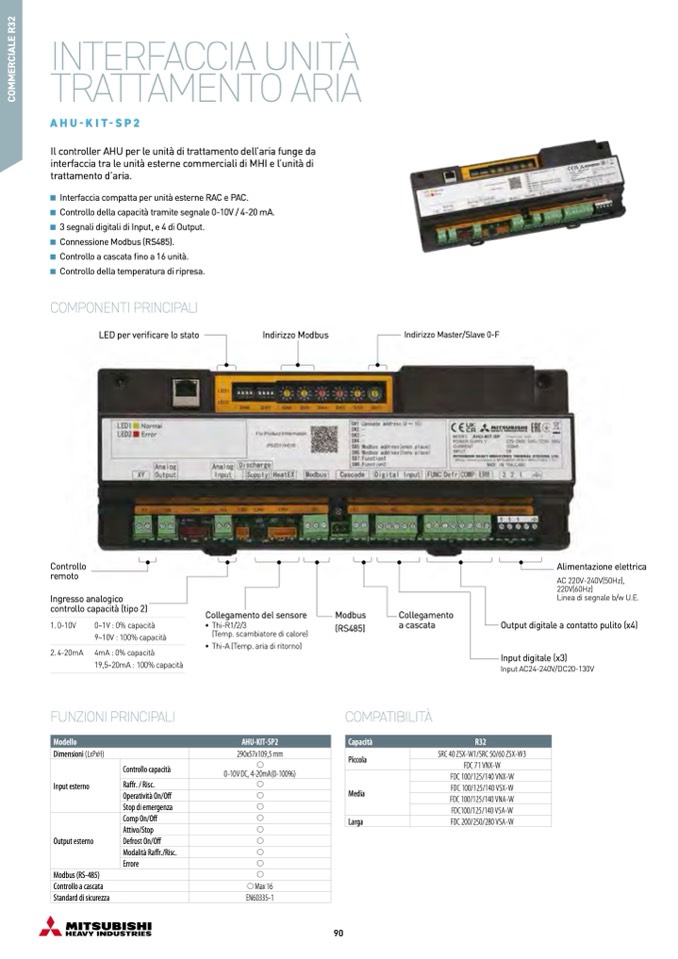

INTERFACCIA UNIT

À

TRATTAMENTO ARIA

AHU-KIT-SP2

Il controller AHU per le unit

à di trattamento dell’aria funge da

interfaccia tra le unità esterne commerciali di MHI e l’unità di

trattamento d’aria.

Interfaccia compatta per unità esterne RAC e PAC.

Controllo della capacit

à tramite segnale 0-10V / 4-20 mA.

3 segnali digitali di Input, e 4 di Output.

Connessione Modbus (RS485).

Controllo a cascata

fino a 16 unit

à.

Controllo della temperatura di ripresa.

COMPONENTI PRINCIPALI

LED per verificare lo stato

Indirizzo Modbus

Indirizzo Master/Slave 0-F

Controllo

remoto

Ingresso analogico

controllo capacità (tipo 2)

Collegamento del sensore

• Thi-R1/2/3

(Temp. scambiatore di calore)

• Thi-A (Temp. aria di ritorno)

290x57x109,5 mm

0-10V DC, 4-20mA(0-100%)

Max 16

Alimentazione elettrica

AC 220V-240V(50Hz),

220V(60Hz)

Linea di segnale b/w U.E.

Output digitale a contatto pulito (x4)

Input digitale (x3)

Input AC24-240V/DC20-130V

SRC 40 ZSX-W1/SRC 50/60 ZSX-W3

FDC 71 VNX-W

FDC 100/125/140 VNX-W

FDC 100/125/140 VSX-W

FDC 100/125/140 VNA-W

FDC100/125/140 VSA-W

FDC 200/250/280 VSA-W

1. 0-10V

2. 4-20mA

0~1V : 0% capacità

9~10V : 100% capacit

à

4mA : 0% capacità

19,5~20mA : 100% capacit

à

Modbus

(RS485)

Collegamento

a cascata

FUNZIONI PRINCIPALI

COMPATIBILITÀ

Piccola

Media

Larga

Dimensioni (LxPxH)

Input esterno

Output esterno

Controllo capacit

à

Raffr. / Risc.

Operativit

à On/Off

Stop di emergenza

Comp On/Off

Attivo/Stop

Defrost On/Off

Modalit

à Raffr./Risc.

Errore

Modbus (RS-485)

Controllo a cascata

Standard di sicurezza

EN60335-1

90

C

O

M

M

E

R

C

I

A

L

E

R

3

2

Modello

AHU-KIT-SP2

Capacità

R32
