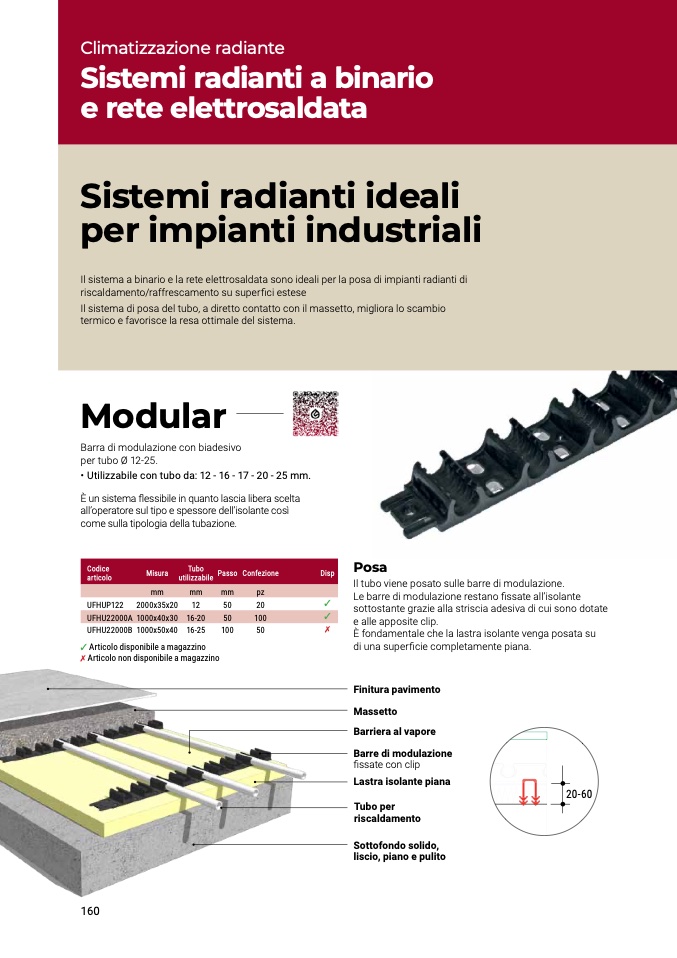

Climatizzazione radiante
Sistemi radianti a binario
e rete elettrosaldata
Sistemi radianti ideali
per impianti industriali
Il sistema a binario e la rete elettrosaldata sono ideali per la posa di impianti radianti di
riscaldamento/raffrescamento su superfici estese
Il sistema di posa del tubo, a diretto contatto con il massetto, migliora lo scambio
termico e favorisce la resa ottimale del sistema.
Modular
Barra di modulazione con biadesivo
per tubo Ø 12-25.
• Utilizzabile con tubo da: 12 - 16 - 17 - 20 - 25 mm.
È un sistema flessibile in quanto lascia libera scelta
all’operatore sul tipo e spessore dell’isolante così
come sulla tipologia della tubazione.
Codice
articolo
Misura
Tubo
Passo Confezione
Disp
utilizzabile
mm
mm
mm
pz
20
✓
100
✓
50
✗
Posa
Il tubo viene posato sulle barre di modulazione.
Le barre di modulazione restano fissate all’isolante
sottostante grazie alla striscia adesiva di cui sono dotate
e alle apposite clip.
È fondamentale che la lastra isolante venga posata su
di una superficie completamente piana.
2000x35x20 12
50
✓
Articolo disponibile a magazzino
✗
Articolo non disponibile a magazzino
UFHUP122
UFHU22000A 1000x40x30 16-20
50
UFHU22000B 1000x50x40 16-25
100
160
Finitura pavimento
Massetto
Barriera al vapore
Barre di modulazione
fissate con clip
Lastra isolante piana
Tubo per
riscaldamento
Sottofondo solido,
liscio, piano e pulito
20-60
