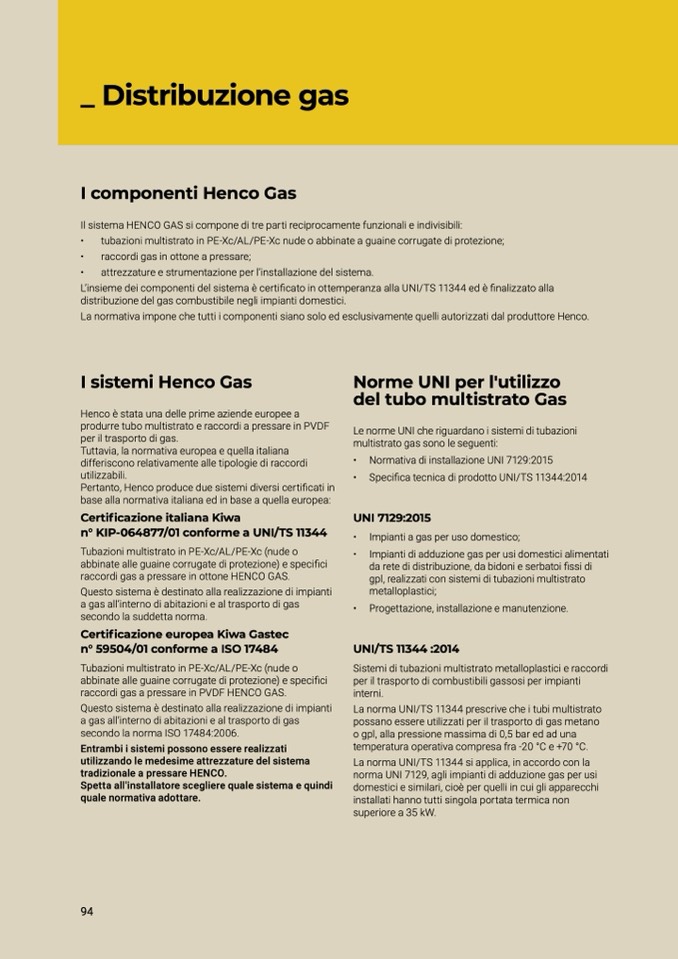

I componenti Henco Gas
Il sistema HENCO GAS si compone di tre parti reciprocamente funzionali e indivisibili:
• tubazioni multistrato in PE-Xc/AL/PE-Xc nude o abbinate a guaine corrugate di protezione;
• raccordi gas in ottone a pressare;
• attrezzature e strumentazione per l’installazione del sistema.
L’insieme dei componenti del sistema è certificato in ottemperanza alla UNI/TS 11344 ed è finalizzato alla
distribuzione del gas combustibile negli impianti domestici.
La normativa impone che tutti i componenti siano solo ed esclusivamente quelli autorizzati dal produttore Henco.
I sistemi Henco Gas
Henco è stata una delle prime aziende europee a
produrre tubo multistrato e raccordi a pressare in PVDF
per il trasporto di gas.
Tuttavia, la normativa europea e quella italiana
differiscono relativamente alle tipologie di raccordi
utilizzabili.
Pertanto, Henco produce due sistemi diversi certificati in
base alla normativa italiana ed in base a quella europea:
Certificazione italiana Kiwa
n° KIP-064877/01 conforme a UNI/TS 11344
Tubazioni multistrato in PE-Xc/AL/PE-Xc (nude o
abbinate alle guaine corrugate di protezione) e specifici
raccordi gas a pressare in ottone HENCO GAS.
Questo sistema è destinato alla realizzazione di impianti
a gas all’interno di abitazioni e al trasporto di gas
secondo la suddetta norma.
Certificazione europea Kiwa Gastec
n° 59504/01 conforme a ISO 17484
Tubazioni multistrato in PE-Xc/AL/PE-Xc (nude o
abbinate alle guaine corrugate di protezione) e specifici
raccordi gas a pressare in PVDF HENCO GAS.
Questo sistema è destinato alla realizzazione di impianti
a gas all’interno di abitazioni e al trasporto di gas
secondo la norma ISO 17484:2006.
Entrambi i sistemi possono essere realizzati
utilizzando le medesime attrezzature del sistema
tradizionale a pressare HENCO.
Spetta all'installatore scegliere quale sistema e quindi
quale normativa adottare.
Norme UNI per l'utilizzo
del tubo multistrato Gas
Le norme UNI che riguardano i sistemi di tubazioni
multistrato gas sono le seguenti:
• Normativa di installazione UNI 7129:2015
• Specifica tecnica di prodotto UNI/TS 11344:2014
UNI 7129:2015
• Impianti a gas per uso domestico;
• Impianti di adduzione gas per usi domestici alimentati
da rete di distribuzione, da bidoni e serbatoi fissi di
gpl, realizzati con sistemi di tubazioni multistrato
metalloplastici;
• Progettazione, installazione e manutenzione.
UNI/TS 11344 :2014
Sistemi di tubazioni multistrato metalloplastici e raccordi
per il trasporto di combustibili gassosi per impianti
interni.
La norma UNI/TS 11344 prescrive che i tubi multistrato
possano essere utilizzati per il trasporto di gas metano
o gpl, alla pressione massima di 0,5 bar ed ad una
temperatura operativa compresa fra -20 °C e +70 °C.
La norma UNI/TS 11344 si applica, in accordo con la
norma UNI 7129, agli impianti di adduzione gas per usi
domestici e similari, cioè per quelli in cui gli apparecchi
installati hanno tutti singola portata termica non
superiore a 35 kW.
