Pompe di calore - Heat pumps

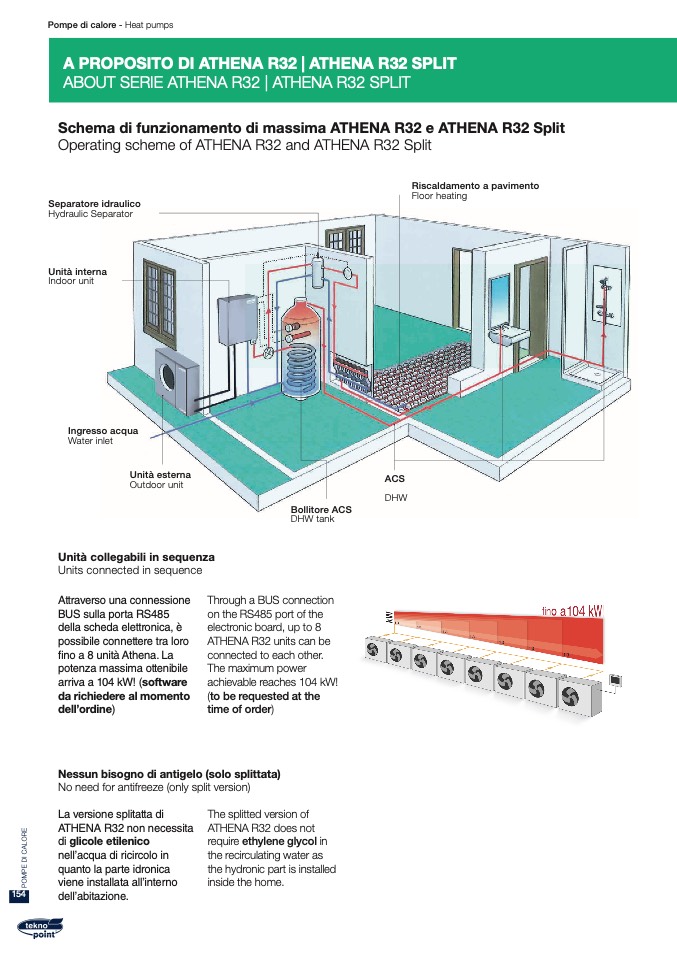

Schema di funzionamento di massima ATHENA R32 e ATHENA R32 Split

Operating scheme of ATHENA R32 and ATHENA R32 Split

Separatore idraulico

Hydraulic Separator

Unità interna

Indoor unit

Ingresso acqua

Riscaldamento a pavimento

Floor heating

Water inlet

Outdoor unit

Unità collegabili in sequenza

Units connected in sequence

Attraverso una connessione

BUS sulla porta RS485

della scheda elettronica, è

possibile connettere tra loro

fino a 8 unità Athena. La

potenza massima ottenibile

arriva a 104 kW! (software

da richiedere al momento

dell’ordine)

Unità esterna

ACS

DHW

Nessun bisogno di antigelo (solo splittata)

No need for antifreeze (only split version)

La versione splitatta di

ATHENA R32 non necessita

di glicole etilenico

nell’acqua di ricircolo in

quanto la parte idronica

viene installata all’interno

dell’abitazione.

The splitted version of

ATHENA R32 does not

require ethylene glycol in

the recirculating water as

the hydronic part is installed

inside the home.

Through a BUS connection

on the RS485 port of the

electronic board, up to 8

ATHENA R32 units can be

connected to each other.

The maximum power

achievable reaches 104 kW!

(to be requested at the

time of order)

Bollitore ACS

DHW tank

P

O

M

P

E

D

I

C

A

L

O

R

E

A PROPOSITO DI ATHENA R32 | ATHENA R32 SPLIT

ABOUT SERIE ATHENA R32 | ATHENA R32 SPLIT
