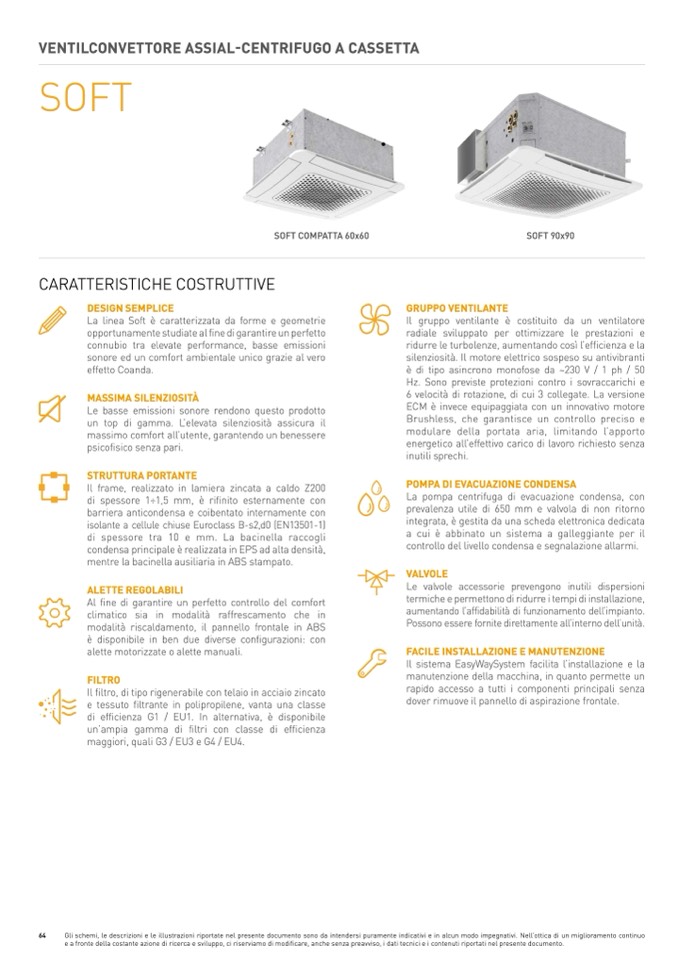

VENTILCONVETTORE ASSIAL-CENTRIFUGO A CASSETTA
SOFT
CARATTERISTICHE COSTRUTTIVE
DESIGN SEMPLICE
La linea Soft è caratterizzata da forme e geometrie
opportunamente studiate al fine di garantire un perfetto
connubio tra elevate performance, basse emissioni
sonore ed un comfort ambientale unico grazie al vero
effetto Coanda.
MASSIMA SILENZIOSITÀ
Le basse emissioni sonore rendono questo prodotto
un top di gamma. L’elevata silenziosità assicura il
massimo comfort all’utente, garantendo un benessere
psicofisico senza pari.
STRUTTURA PORTANTE
Il frame, realizzato in lamiera zincata a caldo Z200
di spessore 1÷1,5 mm, è rifinito esternamente con
barriera anticondensa e coibentato internamente con
isolante a cellule chiuse Euroclass B-s2,d0 (EN13501-1)
di spessore tra 10 e mm. La bacinella raccogli
condensa principale è realizzata in EPS ad alta densità,
mentre la bacinella ausiliaria in ABS stampato.
ALETTE REGOLABILI
Al fine di garantire un perfetto controllo del comfort
climatico sia in modalità raffrescamento che in
modalità riscaldamento, il pannello frontale in ABS
è disponibile in ben due diverse configurazioni: con
alette motorizzate o alette manuali.
FILTRO
Il filtro, di tipo rigenerabile con telaio in acciaio zincato
e tessuto filtrante in polipropilene, vanta una classe
di efficienza G1 / EU1. In alternativa, è disponibile
un’ampia gamma di filtri con classe di efficienza
maggiori, quali G3 / EU3 e G4 / EU4.
GRUPPO VENTILANTE
SOFT COMPATTA 60x60
SOFT 90x90
64
Gli schemi, le descrizioni e le illustrazioni riportate nel presente documento sono da intendersi puramente indicativi e in alcun modo impegnativi. Nell’ottica di un miglioramento continuo
e a fronte della costante azione di ricerca e sviluppo, ci riserviamo di modificare, anche senza preavviso, i dati tecnici e i contenuti riportati nel presente documento.
Il gruppo ventilante è costituito da un ventilatore
radiale sviluppato per ottimizzare le prestazioni e
ridurre le turbolenze, aumentando così l’efficienza e la
silenziosità. Il motore elettrico sospeso su antivibranti
è di tipo asincrono monofose da ~230 V / 1 ph / 50
Hz. Sono previste protezioni contro i sovraccarichi e
6 velocità di rotazione, di cui 3 collegate. La versione
ECM è invece equipaggiata con un innovativo motore
Brushless, che garantisce un controllo preciso e
modulare della portata aria, limitando l’apporto
energetico all’effettivo carico di lavoro richiesto senza
inutili sprechi.
POMPA DI EVACUAZIONE CONDENSA
La pompa centrifuga di evacuazione condensa, con
prevalenza utile di 650 mm e valvola di non ritorno
integrata, è gestita da una scheda elettronica dedicata
a cui è abbinato un sistema a galleggiante per il
controllo del livello condensa e segnalazione allarmi.
VALVOLE
Le valvole accessorie prevengono inutili dispersioni
termiche e permettono di ridurre i tempi di installazione,
aumentando l’affidabilità di funzionamento dell’impianto.
Possono essere fornite direttamente all’interno dell’unità.
FACILE INSTALLAZIONE E MANUTENZIONE
Il sistema EasyWaySystem facilita l’installazione e la
manutenzione della macchina, in quanto permette un
rapido accesso a tutti i componenti principali senza
dover rimuove il pannello di aspirazione frontale.
