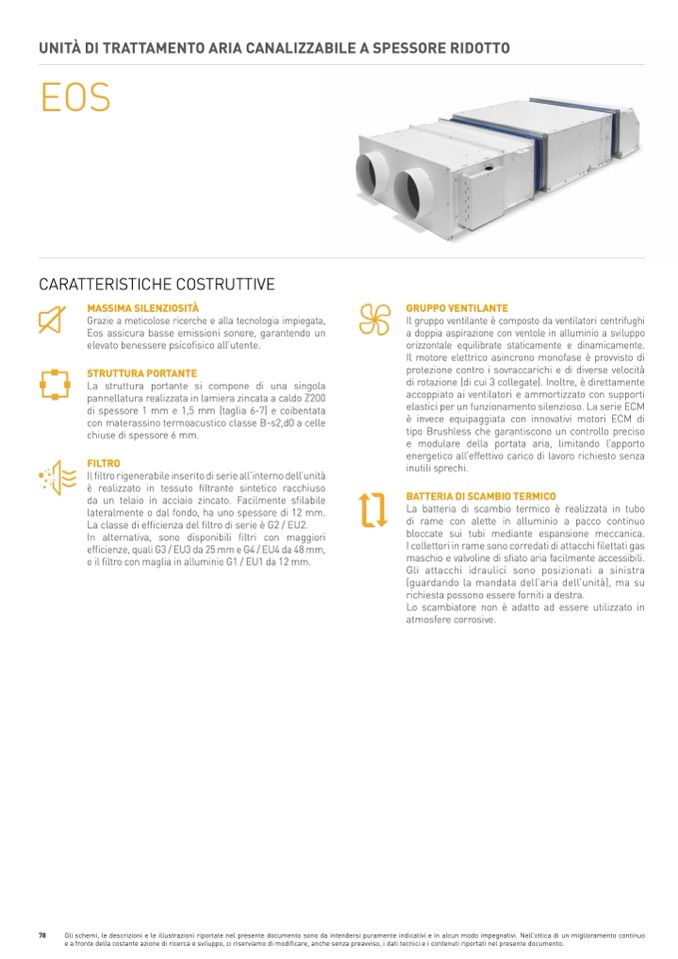

UNITÀ DI TRATTAMENTO ARIA CANALIZZABILE A SPESSORE RIDOTTO
EOS
CARATTERISTICHE COSTRUTTIVE
MASSIMA SILENZIOSITÀ
Grazie a meticolose ricerche e alla tecnologia impiegata,
Eos assicura basse emissioni sonore, garantendo un
elevato benessere psicofisico all’utente.
STRUTTURA PORTANTE
La struttura portante si compone di una singola
pannellatura realizzata in lamiera zincata a caldo Z200
di spessore 1 mm e 1,5 mm (taglia 6-7) e coibentata
con materassino termoacustico classe B-s2,d0 a celle
chiuse di spessore 6 mm.
FILTRO
Il filtro rigenerabile inserito di serie all’interno dell’unità
è realizzato in tessuto filtrante sintetico racchiuso
da un telaio in acciaio zincato. Facilmente sfilabile
lateralmente o dal fondo, ha uno spessore di 12 mm.
La classe di efficienza del filtro di serie è G2 / EU2.
In alternativa, sono disponibili filtri con maggiori
efficienze,qualiG3/EU3da25mmeG4/EU4da48mm,
o il filtro con maglia in alluminio G1 / EU1 da 12 mm.
GRUPPO VENTILANTE
Il gruppo ventilante è composto da ventilatori centrifughi
a doppia aspirazione con ventole in alluminio a sviluppo
orizzontale equilibrate staticamente e dinamicamente.
Il motore elettrico asincrono monofase è provvisto di
protezione contro i sovraccarichi e di diverse velocità
di rotazione (di cui 3 collegate). Inoltre, è direttamente
accoppiato ai ventilatori e ammortizzato con supporti
elastici per un funzionamento silenzioso. La serie ECM
è invece equipaggiata con innovativi motori ECM di
tipo Brushless che garantiscono un controllo preciso
e modulare della portata aria, limitando l’apporto
energetico all’effettivo carico di lavoro richiesto senza
inutili sprechi.
BATTERIA DI SCAMBIO TERMICO
La batteria di scambio termico è realizzata in tubo
di rame con alette in alluminio a pacco continuo
bloccate sui tubi mediante espansione meccanica.
I collettori in rame sono corredati di attacchi filettati gas
maschio e valvoline di sfiato aria facilmente accessibili.
Gli attacchi idraulici sono posizionati a sinistra
(guardando la mandata dell’aria dell’unità), ma su
richiesta possono essere forniti a destra.
Lo scambiatore non è adatto ad essere utilizzato in
atmosfere corrosive.
